5.3.3
Vorgehen auf dem Dach
1. Startecke und Randabstand bestimmen – mit Richtschnur Längs- und Querrichtung markieren
(grün) – anschliessend für die erste SSB die Mitte der SSB im Abstand von 2.54m vom Rand
markieren (rot).

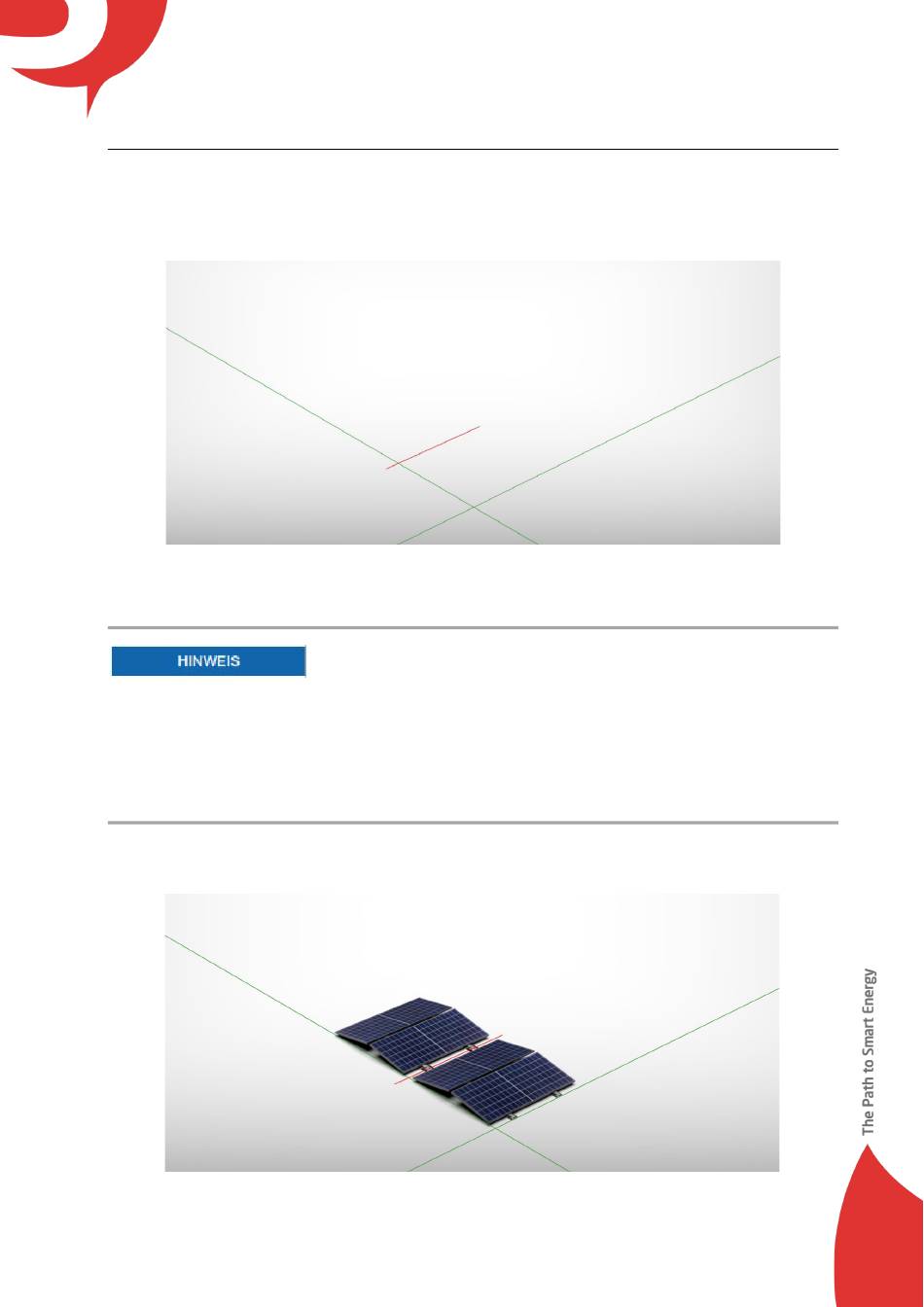

Abbildung 10: Startecke mit Richtschnur
Den korrekten Winkel der Richtschnüre über die Diagonale überprüfen.
Hinweis: Vor dem Setzen der ersten SSB nochmals den Belegungsplan studieren und ggf. einzelne
Hindernisse nochmals nachmessen. Bei einer blitzstromtragfähigen SmartSolarBox, die SSB so
ausrichten, dass der Blitzstrom tragfähige Modulträger auf der gewünschten Seite zu liegen kommt (mit
gelbem Punkt auf den Aussenfüssen markiert). Wichtig ist, dass jede weitere SSB in Längs- und
Querreihe identisch ausgerichtet wird, wie in Absatz 4.1 beschrieben.
2. Die Erste SSB mit den Zentralfüssen auf die rote Markierung absetzen und ausklappen.
Abbildung 11: Erste SSB-Einheit platziert
22.02.2024 | Seite 15/22
