5.4
BALLASTIERUNG
Die Ballastierung wurde vorgängig bestimmt. Für jede Einheit ist somit der genaue Standort vorgegeben.
Es ist darauf zu achten, dass der Montageplan eingehalten wird. Bei Fehlplatzierungen lehnt die
Smartvolt AG jede Haftung ab.
5.5
VERBINDEN DER SSB EINHEITEN – ELEKTRISCH UND MECHANISCH
Nachdem die SSB-Einheiten am Dach platziert wurden, werden die Einheiten zusätzlich untereinander
mechanisch und elektrisch verbunden. Dazu werden die unter den Modulen mit Metall-Clips fixierten
DC-Kabel vom Modul gelöst und mit den jeweiligen Kabeln der nächsten SSB verbunden. Da die
Anschlusskabel unterschiedlich lang sind, kommt jeweils nur eine Steckverbindung rechts und links vom
Verbindungsblech-SSB unter den PV-Modulen zu liegen.
Sobald die elektrische Verbindung hergestellt wurde, kann das Verbindungsblech SSB und ggf. auch das
Verbindungsblech horizontal (die Positionen sind im Belegungsplan gekennzeichnet) mit den
mitgelieferten M6 Sperrzahnschrauben fixiert werden.
Zum Abschluss werden die DC-Kabel links und rechts mit den Metall-Clips unter dem Flügel des
Verbindungsblech-SSB fixiert. Damit ist die Verbindung hergestellt und die Kabel werden vor UV-
Einstrahlung geschützt.

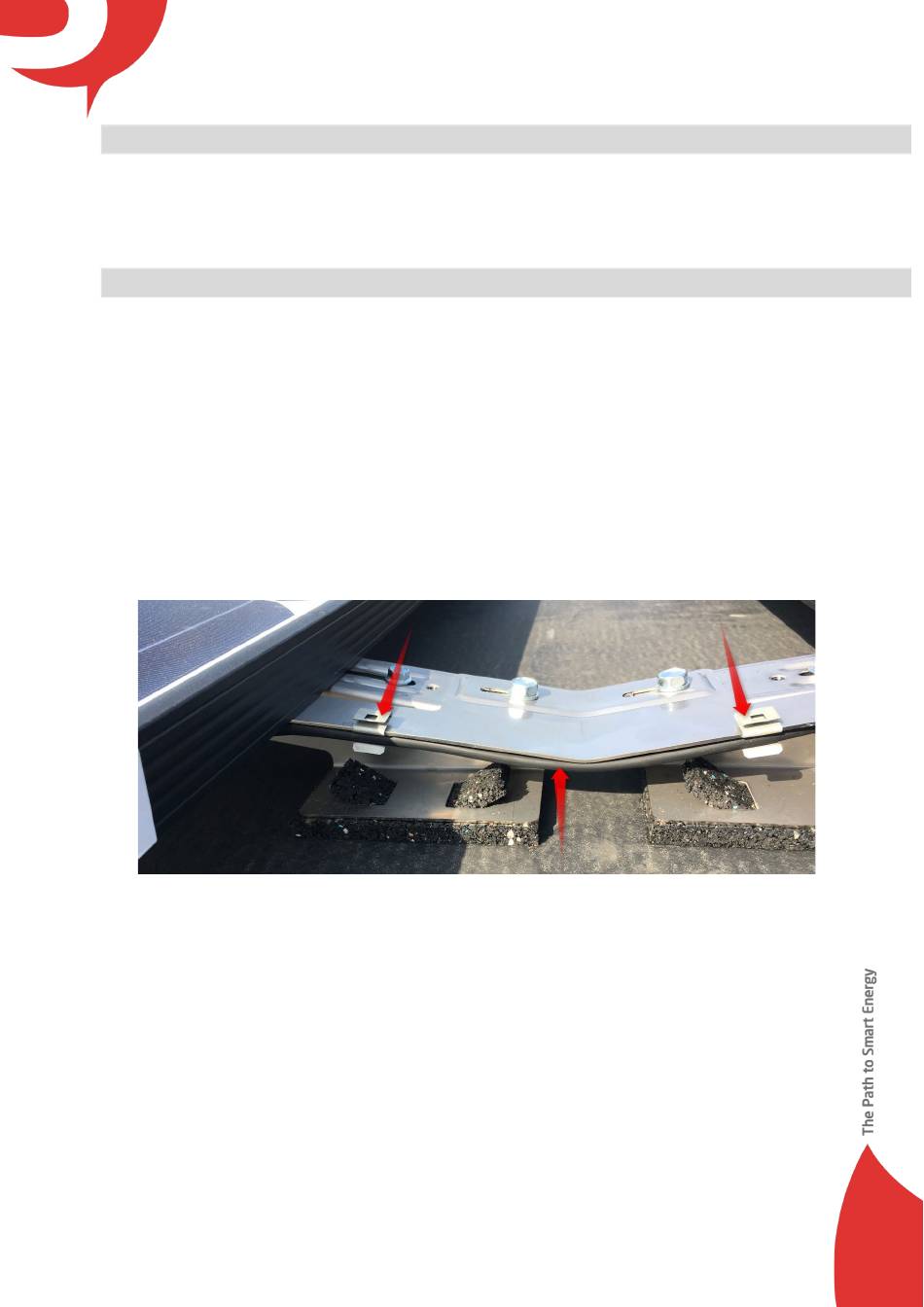

Abbildung 15: Korrekt befestigte DC-Verkabelung
Die M6 Gewindeeinsätze für die Befestigungen sind an den Endstücken der Modulträger angebracht.
Beim String-Anfang werden die Anschlusskabel nicht mit der nächsten SSB verbunden, da dort im
nächsten Schritt die Zuleitungen zu den Wechselrichtern angeschlossen werden. Beim String-Ende
werden die beiden DC-Kabel auf jeder Seite zusammengesteckt und somit die Rückleitung
geschlossen. Anschliessend werden die Kabel mit dem Metallclip jeweils unter dem Modulrahmen
befestigt. Das Verbindungsblech-SSB bleibt in diesem Fall leer.
22.02.2024 | Seite 17/22
