Asus M2N32 WS Professional Handbuch Seite 56

M2N32 WS PRO

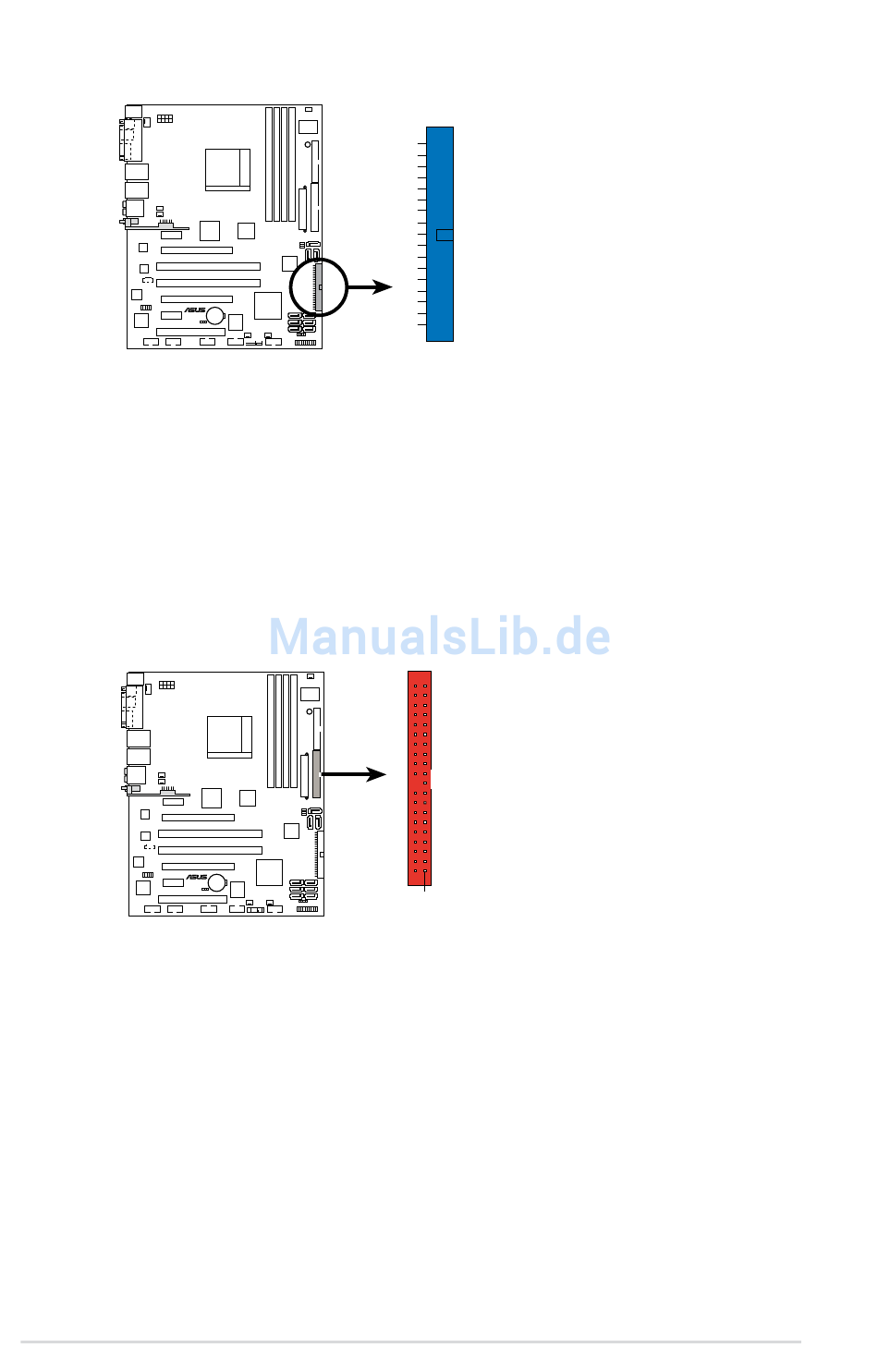

M2N32 WS PRO IDE connector
3. Marvell
Dieser Anschluss ist für Ultra DMA 133/100/66-Signalkabel vorgesehen.
Der Marvell IDE-Anschluss unterstützt bis zu 2 IDE-Festplatten für einfache
Datenspeicherung.
M2N32 WS PRO
M2N32 WS PRO IDE connectors
2-30
®
IDE-Anschluss (40-1 pol. PRI_EIDE)
®
®
PRI_IDE
NOTE: Orient the red markings
(usually zigzag) on the IDE
ribbon cable to PIN 1.
PRI_EIDE
NOTE: Orient the red markings
(usually zigzag) on the IDE
ribbon cable to PIN 1.
PIN 1
Kapitel 2: Hardwarebeschreibungen
