Systemüberblick

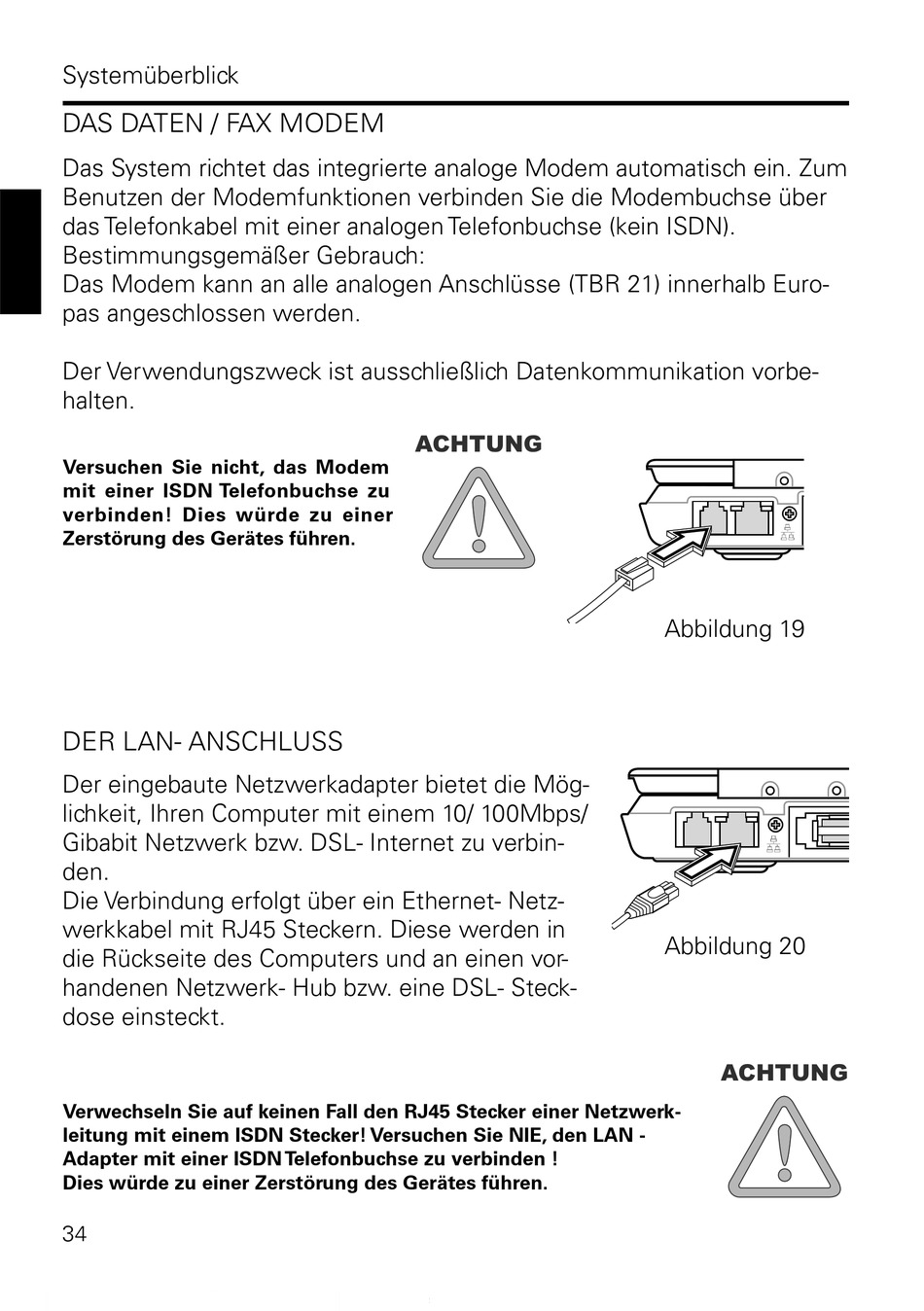

DAS DATEN / FAX MODEM

Das System richtet das integrierte analoge Modem automatisch ein. Zum
Benutzen der Modemfunktionen verbinden Sie die Modembuchse über
das Telefonkabel mit einer analogen Telefonbuchse (kein ISDN).
Bestimmungsgemäßer Gebrauch:
Das Modem kann an alle analogen Anschlüsse (TBR 21) innerhalb Euro-
pas angeschlossen werden.
Der Verwendungszweck ist ausschließlich Datenkommunikation vorbe-
halten.
Versuchen Sie nicht, das Modem
mit einer ISDN Telefonbuchse zu
verbinden! Dies würde zu einer
Zerstörung des Gerätes führen.
DER LAN ANSCHLUSS
Der eingebaute Netzwerkadapter bietet die Mög-
lichkeit, Ihren Computer mit einem 10/ 100Mbps/
Gibabit Netzwerk bzw. DSL Internet zu verbin-
den.
Die Verbindung erfolgt über ein Ethernet Netz-
werkkabel mit RJ45 Steckern. Diese werden in
die Rückseite des Computers und an einen vor-
handenen Netzwerk Hub bzw. eine DSL Steck-
dose einsteckt.
Verwechseln Sie auf keinen Fall den RJ45 Stecker einer Netzwerk-
leitung mit einem ISDN Stecker! Versuchen Sie NIE, den LAN 
Adapter mit einer ISDN Telefonbuchse zu verbinden !
Dies würde zu einer Zerstörung des Gerätes führen.
34
�������
Abbildung 19
Abbildung 20
�������
