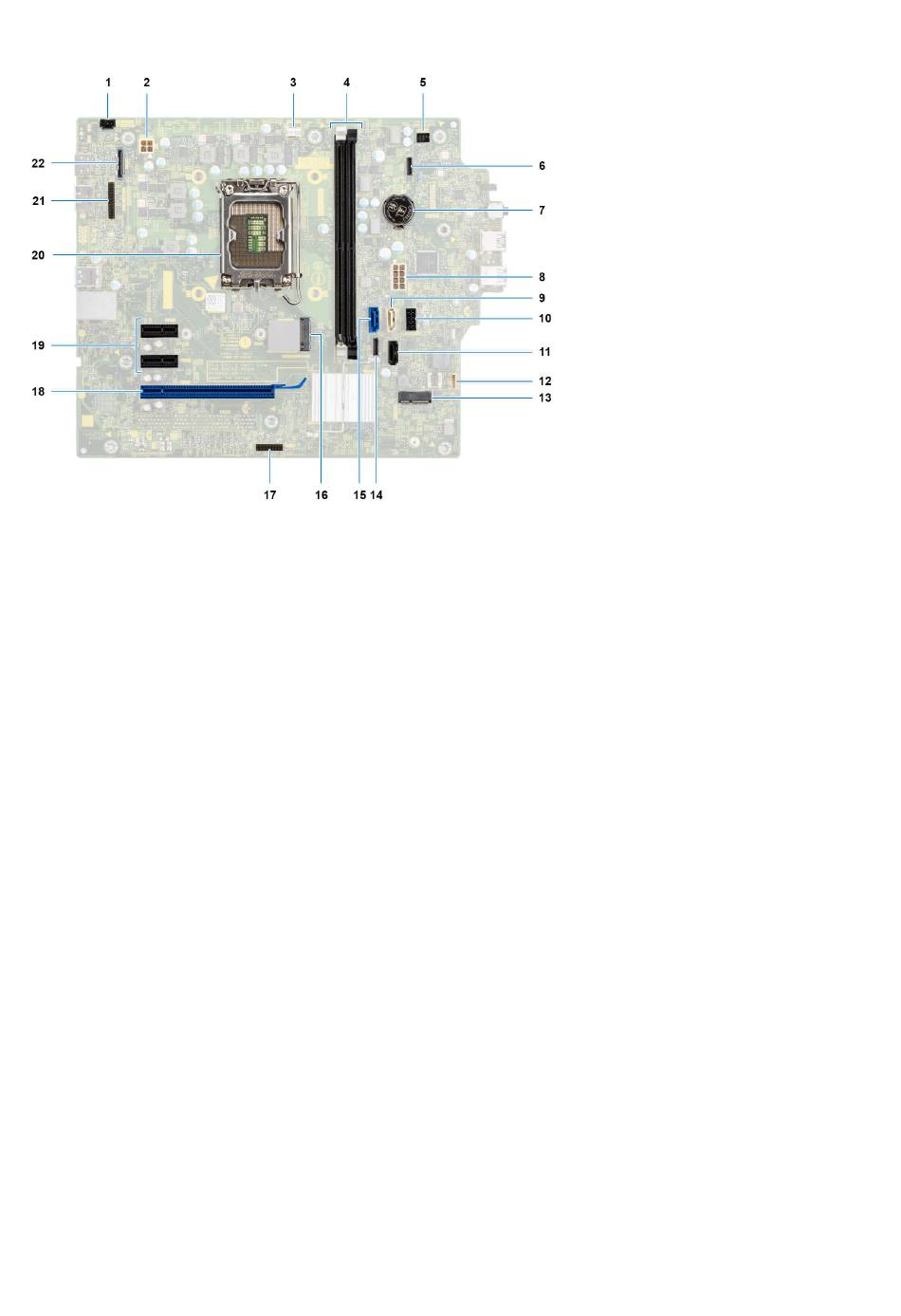

1. Anschluss für Gehäuseeingriffschalter
2. ATX CPU-Netzanschluss
3. Anschluss für Systemlüfter
4. Arbeitsspeichermodul-Anschlüsse
5. Anschluss für Netzschalter
6. Anschluss für Lesegerät für SD-Karten
7. Knopfzellenbatterie
8. Systemstromversorgungsanschluss
9. SATA3-Anschluss (weiß)
10. Anschluss für SATA-Stromkabel
11. SATA-1-Anschluss (schwarz)
12. Anschluss für internen Lautsprecher
13. M.2-WLAN-Anschluss
14. SATA-2-Anschluss (schwarz)
15. SATA0-Anschluss (blau)
16. Anschluss für M.2-PCIe-SSD
17. Thunderbolt-Stiftleiste
18. PCIe x16 (Steckplatz 2)
19. PCIe x1 (Steckplatz 1/2)
20. Prozessorsockel
21. Bildschirmanschluss
22. Anschluss für optionales Modul (HDMI, DP, VGA)
Die nachfolgenden Abbildungen zeigen die Position der Hauptplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
