36

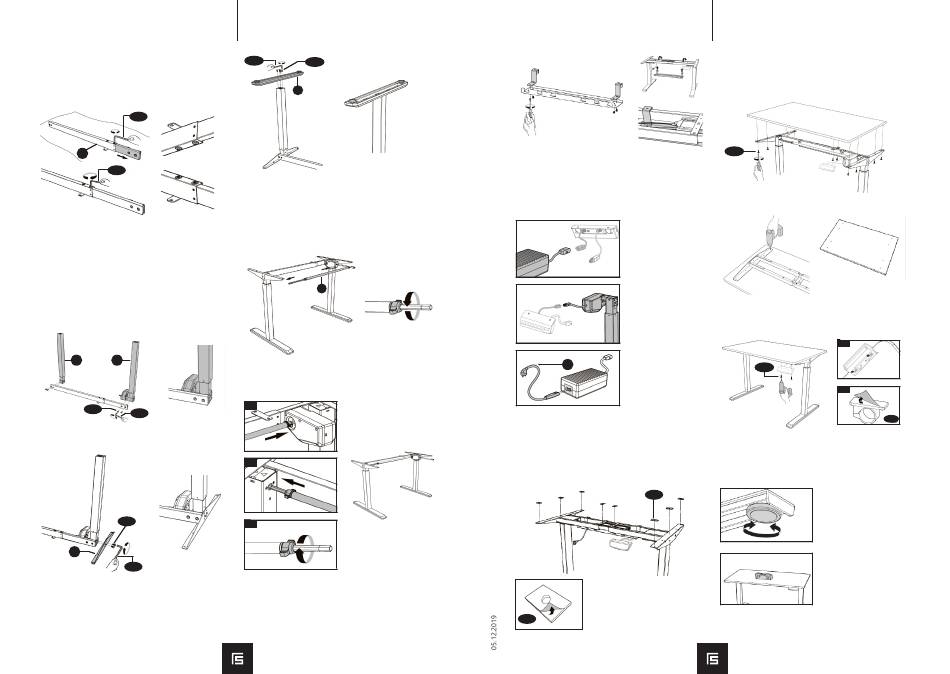

MONTAGGIO DELLA TRAVERSA
Allentare la vite a testa esagonale che fissa il
raccordo regolabile, senza svitarlo completamente.
Regolare la larghezza del telaio
Serrare le viti a testa esagonale per completare la
regolazione.
S-G
A
S-G
MONTAGIO DELLE COLONNE DI SOLLEVAMENTO
Togliere il piano della scrivania per un'ulteriore
installazione
Infilare le due colonne di sollevamento (ciascuna per
ogni lato) nella traversa con le teste delle colonne di
sollevamento rivolte al centro. Assicurarsi che i fori
di montaggio nelle colonne di sollevamento siano
completamente allineate con dei fori per le viti sulla
traversa.
Fissare la colonna di sollevamento H le viti S-A e
della chiave a brugola S.G.
Fissare la colonna di sollevamento I le viti S-A e della
chiave a brugola S.G.
I
H
S-A
S-G
FISSAGGIO DEI SUPPORTI LATERALI
Fissare i supporti laterali E alla traversa tramite le viti
S-E.
S-A
E
S-G
MONTAGGIO DEI PIEDI
Posizionare il piede D sulla parte inferiore della
colonna di sollevamento. Assicurarsi che i fori di
montaggio sul piede sono completamente allineate
con dei fori per le viti sulla colonna di sollevamento E
- Fissare il piede C tramite le viti S-A e della chiave
a brugola S-.G
IT
S-G
S-A
D
MONTAGGIO DELL'ASTA DI REGOLAZIONE
Capovolgere il telaio della scrivania con la traversa
verso l'alto.
Una volta che il telaio è in posizione verticale, ruotare
la manopola di regolazione dell'asta come mostrato
nell'illustrazione in senso antiorario per allentare
l'asta di regolazione B.
Quindi regolare l'asta di regolazione in base alla
larghezza del telaio.
B
Adattare la linea rossa sull'asta di regolazione al lato
destro della gamba.
Adattare il lato destro dell'asta di regolazione alla
line rossa. – Riavvitare l'asta di regolazione tramite
il cacciavite.
1
2
3
MONTAGGIO DELLA CANALINA PORTACAVI
Allineare i fori di montaggio dei ganci della canalina
con i fori per le viti del vano portacavi.
Fissare i ganci per cavi alla canalina portacavi C
utilizzando viti S-D dal basso con un cacciavite a
croce.
IT
Agganciare le canaline portacavi sulla traversa e
serrare le manopole dei ganci.
MONTAGGIO DEI CAVI E DELL'ALIMENTATORE DI RETE
Collegare l'alimentatore F al pannello di controllo K
Collegare il pannello di controllo alla colonna di
sollevamento.
Inserire la spina di rete nell'alimentatore.
J
Attenzione! L'immagine del pannello di controllo è solo a
scopo informativo. Il prodotto effettivo può variare.
MONTAGGIO DEL PIANO
Rimuovere lo strato protettivo dell'adesivo dalle
rondelle di gomma.
Incollare le rondelle sulla superficie della traversa in
8 punti, come mostrato in figura.
S-F
S-F
37
Allineare i fori delle viti precedentemente ricavati
con i fori di montaggio sulla traversa. Serrare con le
viti S-B dal basso.
Ripetere la stessa procedura per il montaggio
dell'altro lato del piano di lavoro.
S-B
Nota! La profondità dei fori di montaggio deve essere
superiore a 10 mm e il diametro inferiore a 3 mm.
Fissare il pannello di controllo al piano di lavoro
utilizzando le viti S-B e un trapano.
Incollare la clip adesiva al cavo S-E sotto la scrivania
per sistemare i cavi.
1
S-C
2
S-E
REGOLAZIONE DEI PIEDI
Sotto ogni piede ci sono due rondelle regolabili.
Per garantire la stabilità della scrivania, regolare
ruotando la rondella.
Indicazione: utilizzare un livello a bolla per controllare il
livello della scrivania.
Collegare il dispositivo all'alimentazione.
