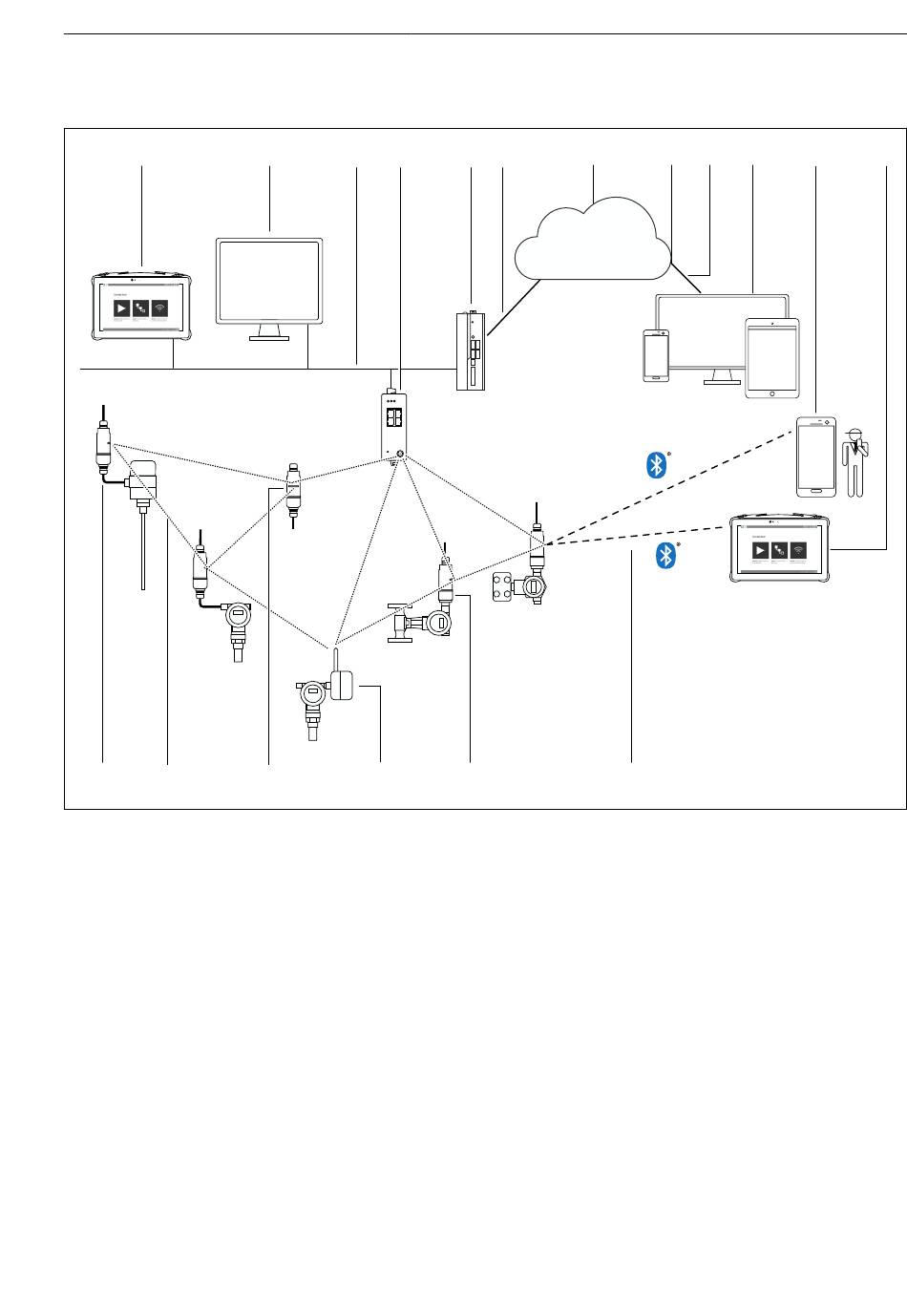

3.2 Systemaufbau FieldPort SWA50 WirelessHART-Variante
1
16
15
 1 Systemaufbau SWA50 WirelessHART-Variante
1 Endress+Hauser Field Xpert wie z.B. SMTxx
2 Host-Anwendung / FieldCare SFE500
3 Ethernet Kommunikation
4 WirelessHART-Gateway wie z.B. FieldGate SWG50
5 FieldEdge SGC500
6 Internetverbindung https
7 Netilion Cloud
8 Application Programming Interface (API)
9 Internetbrowser basierte Netilion Service App oder Nutzeranwendung
10 Endress+HauserSmartBlue-App
11 Verschlüsselte drahtlose Verbindung über Bluetooth®
12 HART-Feldgerät mit FieldPort SWA50, direkte Montage
13 HART-Feldgerät mit WirelessHART-Adapter wie z.B. SWA70
14 FieldPort SWA50 als Repeater
15 Verschlüsselte drahtlose Verbindung über WirelessHART
16 HART-Feldgerät mit FieldPort SWA50, abgesetzte Montage
