3. Systemaufbau
Anzahl der Geräte
An das Netzgerät des 2GO!-Systems lassen sich 5 Buslinien anschließen und folgendermaßen aufteilen
1 Türstation (Line 0)
2 Türstationen (Line 0+1)
3 Türstationen (Line 0+1+2) 2 Steigleitungen mit insgesamt 32 Endgeräten
Die max. Anzahl der angeschlossen Geräte darf die Anzahl 32 nicht überschreiten.
Dies beinhaltet alle Videomonitore, Haustelefone, Zusatzrelais etc.. .
Die gesamte Anzahl der Geräte beinhaltet auch alle parallel geschalteten Monitore (Haustelefone).
Kabel und Leitungen
Zur Installation des 2GO!-Systems sollte 2GO!-Busleitung verwendet
werden.
Diese ist eine speziell auf das System abgestimmte Leitung (angepasste
Impedanz) und für die korrekte Systemfunktion erforderlich. Die
Busleitung ist in 2-adriger (74691 KA 1082/90) bzw. 4-adriger Version
(74692 KA 1082/94) erhältlich.
Die Systemverdrahtung sollte grundsätzlich sternförmig zum Netzgerät
erfolgen (siehe auch Beispielkonfigurationen).
Bei Abzweigen (3 Leitungsenden an einer Klemmstelle) muss
grundsätzlich ein Videoverteiler (74646 VV 1082/51) eingesetzt werden.
Bei Verbindungen zweier Kabelenden (Klemmstelle) kann aus
Gründen der Impedanzanpassung keine normale Klemme verwendet
werden. Hier muss die Klemmstelle ebenfalls mit einem
Videoverteiler (74646 VV 1082/51) ausgeführt werden. Der Abzweig wird dabei abgeschaltet.
Eine Verwendung von Installationsleitung (IYSTY, 0,8mm) oder CAT5 Leitung ist ebenfalls möglich.
Hier gibt es allerdings Einschränkungen in der Systemausdehnung.

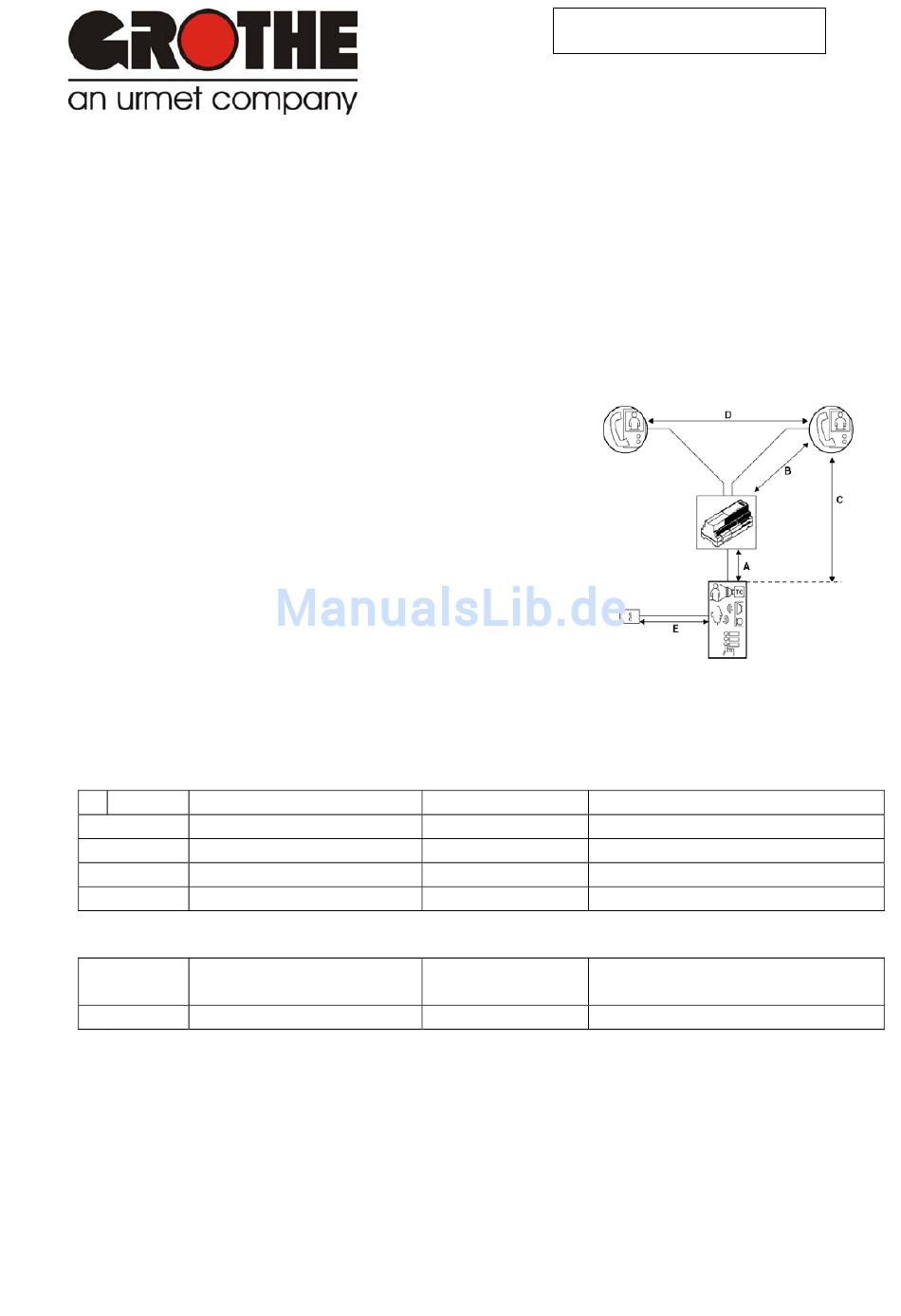

Bitte beachten Sie folgende Tabelle:
Kabel
A
B
C
D
max.
Teilnehmer
zahl
Quer-
schnitt
E
Die maximale Entfernung zwischen Etagenruftaster und Videohaustelefon im Apartment muss weniger
als 10m mit einem Querschnitt von mind. 0,5mm² betragen!
Beschreibung der Geräteklemmen
Netzteil:
0,230: Klemmenpaar für den Anschluss an das Stromnetz mit 230 VAC.
LINE 0: Klemmenpaar für den Anschluss der ungepolten Busleitung 0 (an die „Master"-Türstation)
LINE 1: Klemmenpaar für den Anschluss der ungepolten Busleitung 1
LINE 2: Klemmenpaar für den Anschluss der ungepolten Busleitung 2
LINE 3: Klemmenpaar für den Anschluss der ungepolten Busleitung 3
LINE 4: Klemmenpaar für den Anschluss der ungepolten Busleitung 4
MV008000
4 Steigleitungen mit insgesamt 32 Endgeräten
3 Steigleitungen mit insgesamt 32 Endgeräten
IY(ST)Y....
35
40
75
80
4
0,28mm²
30m
Hauskommunikation
CAT5
50m
40
90
80
16
0,5mm²
50m
2GO-Kabel
75m
120m
150m
150m
32
1mm²
100m
Seite 3 von 12
