5. Programmierung DIP-Schalter

Für die korrekte Funktionsweise des Systems müssen nach erfolgreicher Installation der Geräte, diese noch per
DIP-Schalter adressiert werden. Die DIP-Schalter befinden sich bei der Türstation „GENYA" und dem
Videohaustelefon „FOLIO" auf der Geräte-Rückseite, beim Videohaustelefon „UTOPIA" auf der
Vorinstallationskonsole und am Netzgerät auf der Gehäuse-Oberseite. Folgende DIP-Schalter Einstellungen
sollten nach dem in den Schaltbildern angegebenen Vorgaben überprüft und eingestellt werden.

6. Aktivierung des Systems

Vor Einschalten der Videosprechanlage sollten folgende Maßnahmen ausgeführt werden:
1. Kontrolle der Leitungsabschlüsse
2. Kontrolle der Konfiguration der DIP-Schalter
3. Montage der Videoanlagen auf den Halterungen
4. Einschalten und Überprüfen der Versorgungsspannung und Systemspannungen
5. Überprüfung des Vorhandenseins des Videosignals
6. Überprüfung der Qualität des Videosignals über die Funktion des Anlagentests
7. Nachdem die vorangegangenen Punkte erfüllt wurden, wo dies durch die Leistungsmerkmale
notwendig war, müssen die Programmiervorgänge auf den Außenstelle und/oder Innenstellen
ausgeführt werden
8. Grundlegende Funktionsüberprüfung

Systemspannungen

Netzteil:
Türstation:
Vorinstallationskonsolen:
Hautelefon
Vorinstallationskonsolen:
Videoverteiler:

Anlagentest Videosignal

Eine Polbrücke zwischen der Klemme TST und GND der Haupttürstation anschließen und von dieser Einheit
einen beliebigen Teilnehmer anrufen. Die Türstation sendet wiederholt Tonsignale aus, um den Betrieb im
Testmodus anzuzeigen. Hierbei sendet die Türstation ein intern erzeugtes Videosignal in Graustufen ins System.
Begeben Sie sich dann in die angerufene Wohneinheit und überprüfen Sie das Bild am Videomonitor.

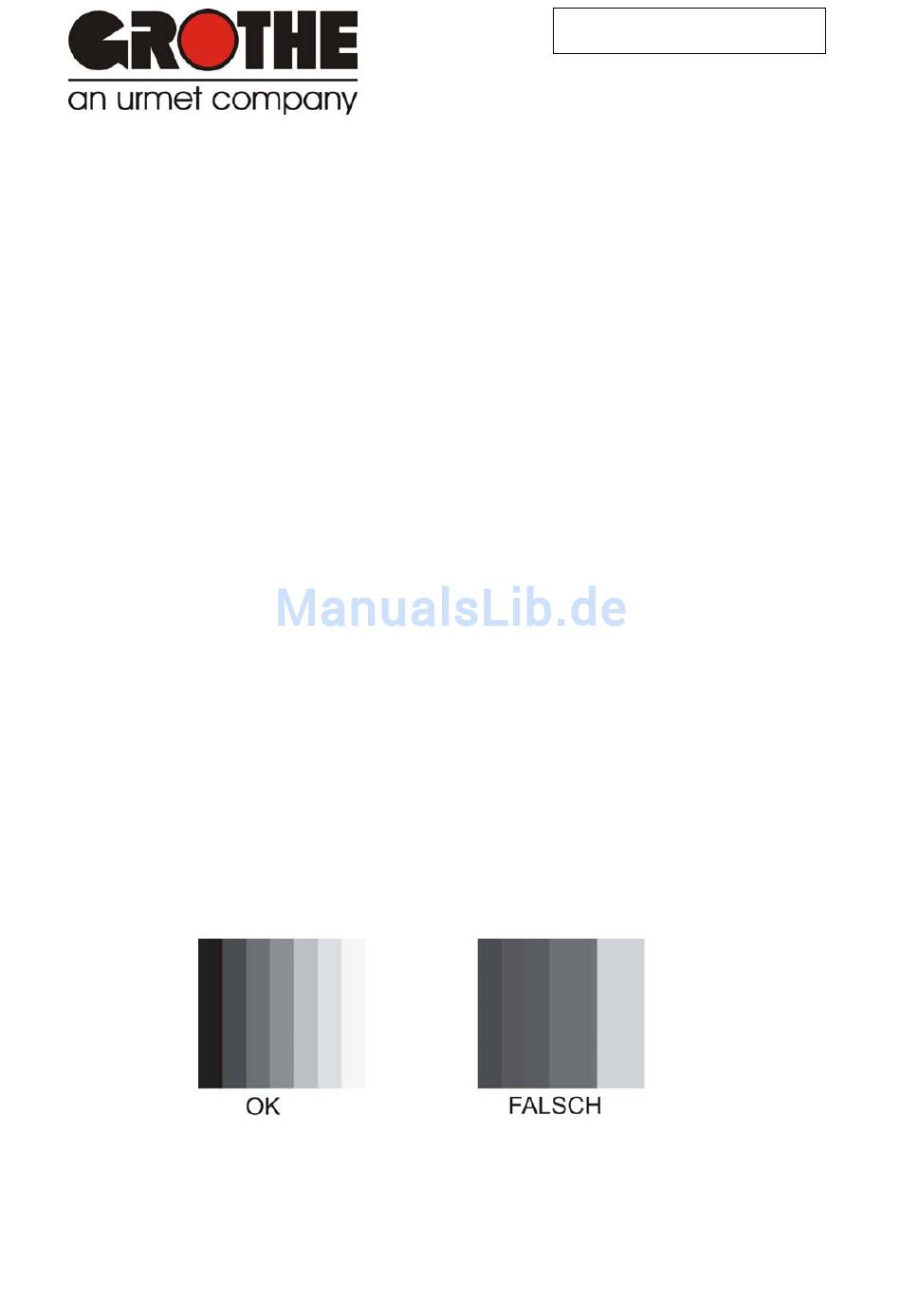

Das Bild (siehe Abbildung) muss scharf und ohne Spiegelungen erscheinen.
Die Polbrücke zwischen den Klemmen TST und GND nach erfolgreichem Test entfernen!
MV008000
LINE (0, 1, 2, 3, 4)
LINE
LINE
:
LINE
LINE
LINE
Hauskommunikation
zwischen 28V DC und 30V DC
zwischen 22V DC und 30V DC
zwischen 20,8V DC und 30V DC
zwischen 20,8V DC und 30V DC
zwischen 20,8V DC und 30V DC
zwischen 20,8V DC und 30V DC
Seite 11 von 12
