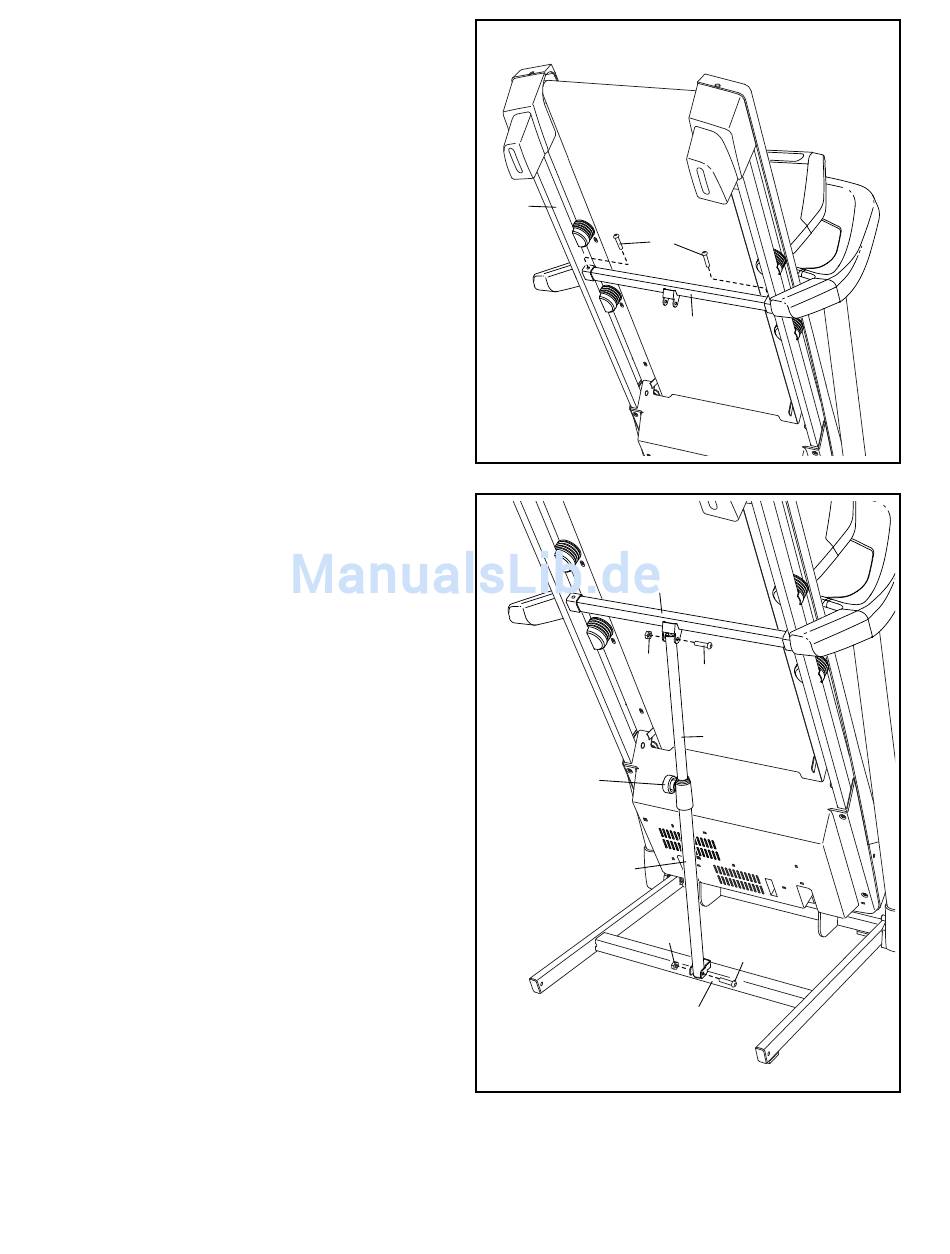

13. Stellen Sie den Rahmen (49) nun so auf,
wie in der Abbildung dargestellt. Lassen Sie
eine zweite Person den Rahmen während
Montageschritt 15 halten.
Befestigen Sie die Riegel-Querstange (96)
an den Rahmen (49) mit zwei 1/4" x 1 3/4"
Schrauben (95).
14. Richten Sie die Lagerungssperre (51) so
aus, dass sich der große Zylinder und der
Verriegelungsknopf in den angedeuteten
Positionen befinden.
Befestigen Sie das untere Ende der Lag-
erungssperre (51) an die Basis (80) mit einem
M8 x 50mm Bolzen (105) und einer M8 Mutter
(61).
Befestigen Sie das obere Ende der Lag-
erungssperre (51) an die Riegel-Querstange (96)
mit einem M8 x 45mm Bolzen (12) und einer M8
Mutter (61).
13
49
14
61
Verriegelungs-
knopf
Großer
Zylinder
13
95
96
96
12
51
61
105
80
