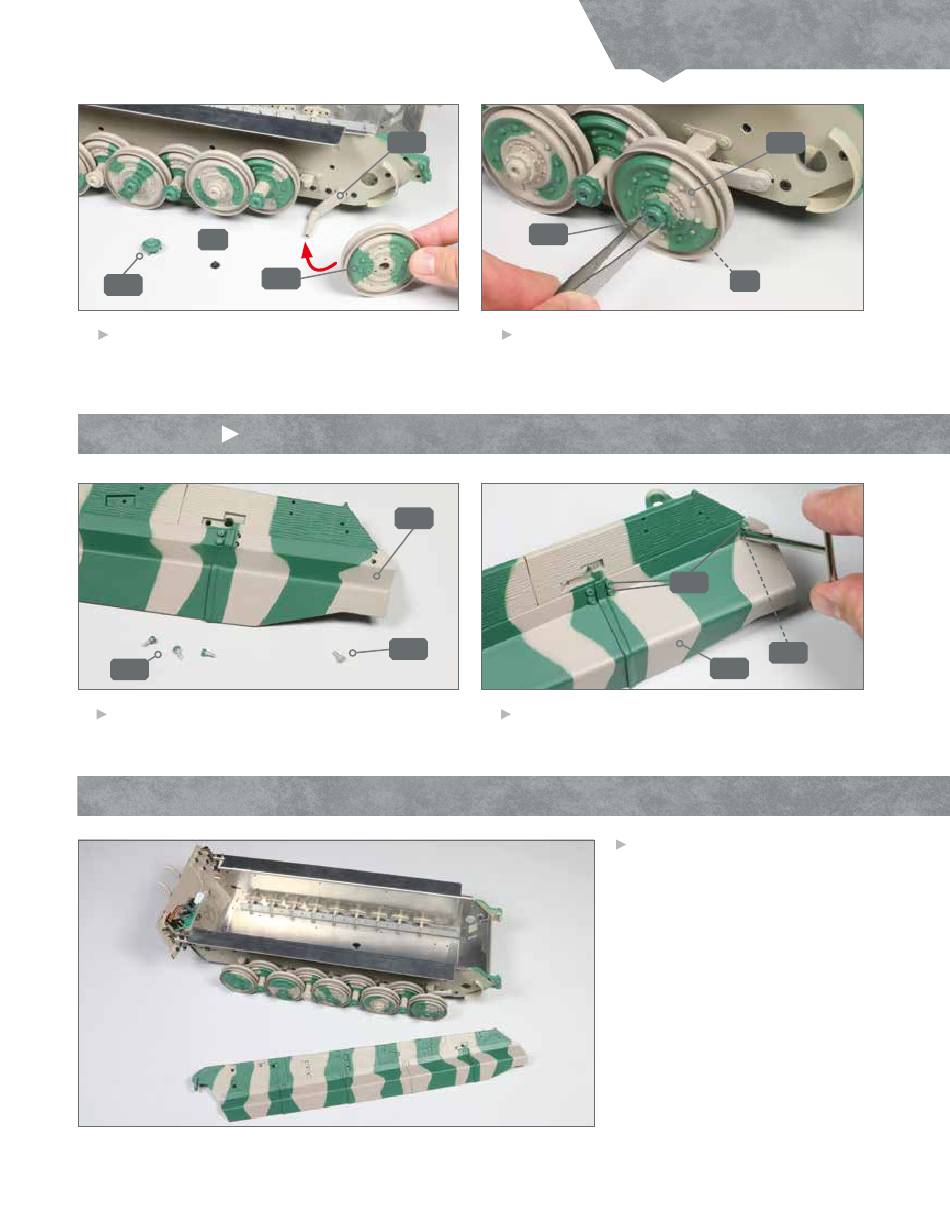

Legen Sie den Nabendeckel 73G und eine Schraube
IM bereit. Setzen Sie das Laufrad 73B auf den
vordersten Achsschenkel 69I, wie angedeutet.
SCHRITT 2
Anbringen des Kettenschutzes
73I
1
Legen Sie die rechte Seitenwand sowie die farbigen
Schrauben 73H und 73I bereit. Platzieren Sie den
Kettenschutz 73J auf der Seitenwand.
DAS BAUERGEBNIS
69I
73B
73J
73H
S
73G
8
Fixieren Sie das Laufrad 73B mit der Schraube IM am
Achsschenkel. Befestigen Sie anschließend den
Nabendeckel 73G am Laufrad.
2
Befestigen Sie den Kettenschutz 73J mit der dunkelgel-
ben Schraube 73H und den drei grünen Schrauben 73I
an der Seitenwand, wie abgebildet.
Das letzte Doppellaufrad wurde an
der rechten Seite der Panzerwanne
montiert. Der letzte Abschnitt vom
linken Kettenschutz ist an der
rechten Seitenwand befestigt.
