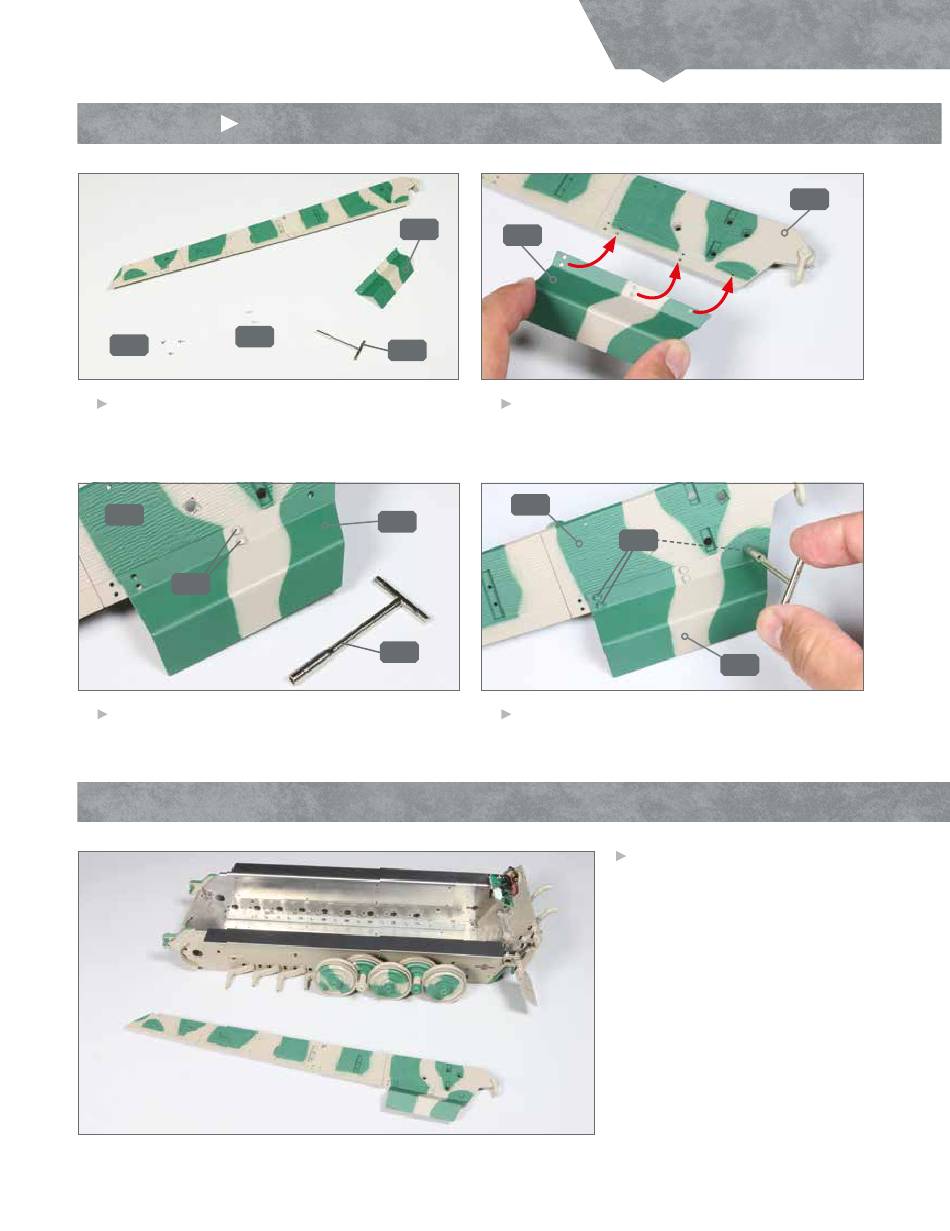

SCHRITT 2
Anbringen des Kettenschutzes
53D
53E
1
Legen Sie die zuletzt mit der 51. Bauanleitung bearbei-
tete linke Seitenwand, den Kettenschutz 53B, die zwei
dunkelgelben Schrauben 53D, die drei grünen Schrau-
ben 53E und den Steckschlüssel 52J bereit.
48D
53D
3
In den beiden mittleren Bohrungen beider Teile werden
die zwei dunkelgelben Schrauben 53D mit dem
Steckschlüssel 52J festgezogen.
DAS BAUERGEBNIS
53B
53B
52J
2
Führen Sie den Kettenschutz 53B so zum hintersten
Abschnitt der linken Seitenwand 48D, dass die fünf
Bohrungen beider Teile fluchten, wie angedeutet.
48D
53B
52J
4
In die drei übrigen Bohrungen des Kettenschutzes 53B
werden die drei grünen Schrauben 53E eingedreht, wie
es das Foto zeigt.
B
auanleitung
S
S
chritt für
48D
OM
53E
53B
Das fünfte Doppellaufrad ist
zusammengebaut und auf der linken
Seite des Fahrwerks montiert. Am
linken Seitenteil der Panzerwanne
wurde der erste Abschnitt des
seitlichen Kettenschutzes befestigt.
–
