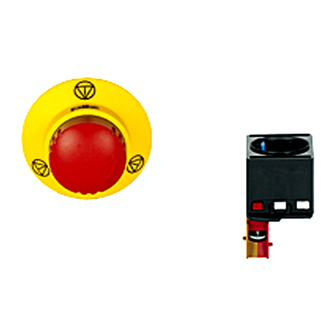

Pilz PIT es Set/1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pilz Anleitungen
  4. Steuergeräte
  5. PIT es Set/1
  6. Bedienungsanleitung

Pilz PIT es Set/1 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PIT es Set/1:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
PIT es Set/1
}
Befehls- und Meldegeräte
Bedienungsanleitung-1002542-DE-07
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PIT es Set/1

Inhaltszusammenfassung für Pilz PIT es Set/1

  • Seite 1 PIT es Set/1 Befehls- und Meldegeräte Bedienungsanleitung-1002542-DE-07...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    ..............Technische Daten Best.-Nr. 400449 - 400451 ..............Technische Daten Best.-Nr. 400452 - 400454 ..............Technische Daten Best.-Nr. 400455, 400457, 400458 ............Technische Daten Best.-Nr. 400459, 400465 ............... Sicherheitstechnische Kenndaten ..................Bestelldaten ........................... Produkt ............................. Bedienungsanleitung PIT es Set/1 1002542-DE-07...
  • Seite 4 Inhalt Zubehör ............................ EG-Konformitätserklärung ....................Bedienungsanleitung PIT es Set/1 1002542-DE-07...

  • Seite 5: Einführung

    PIT es Set/1 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PIT es Set/1. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 6: Sicherheit

    Sicherheit der gesamten Maschine/Anlage. Um den gewünsch- ten Sicherheitslevel der gesamten Maschine/Anlage erreichen zu können, definieren Sie für die Maschine/Anlage die Sicherheitsanforderungen und wie sie technisch und organisato- risch realisiert werden müssen. Bedienungsanleitung PIT es Set/1 1002542-DE-07...

  • Seite 7: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Prüfen Sie die Funktion des Tasters vor der ersten Inbetriebnahme und führen Sie regel- mäßige Prüfungen (mind. jährlich) durch. Not-Halt-Taster mit Schutzkragen: Prüfen Sie die Zugänglichkeit und Erreichbarkeit des Not-Halt-Tasters. Bedienungsanleitung PIT es Set/1 1002542-DE-07...

  • Seite 8: Gerätemerkmale

    Verwenden Sie insbesondere im Hygienebereich Einbauplatten mit glatter Oberfläche, um die Dichtigkeit zu gewährleisten. Versehen Sie die Einbauplatte mit der Einbauöffnung (Ø 22,3 mm). Bei beleuchteten Not-Halt-Tastern: Versehen Sie die Einbauplatte mit einer weiteren Öff- nung für den Anschluss der Beleuchtung Bedienungsanleitung PIT es Set/1 1002542-DE-07...
  • Seite 9 [2] Oberteil des Aufbaugehäuses [3] Kunststoffmutter [4] Kontaktblock [5] Unterteil des Aufbaugehäuses Bei beleuchteten Not-Halt-Tastern: – Durchbohren Sie eine der angedeuteten Bohrungen am Oberteil des Aufbaugehäu- ses. – Befestigen Sie den Kontaktblock an der Halterung. Bedienungsanleitung PIT es Set/1 1002542-DE-07...
  • Seite 10 – Wir empfehlen handelsüblich niedrig konzentrierte Reiniger und Desinfektionsmittel mit geringem Säuregehalt. Keine hochkonzentrierten Lösungen verwenden! – Verwenden Sie saubere und fusselfreie Tücher. Keine scharfen, harten oder spitzen Gegenstände verwenden (z. B. Stahlwolle, Stahlbürste)! – Keine Hochdruckreiniger verwenden. Bedienungsanleitung PIT es Set/1 | 10 1002542-DE-07...

  • Seite 11: Betriebsbereitschaft Herstellen

    PIT es Set/1 Betriebsbereitschaft herstellen Beachten Sie bei der Verdrahtung der Kontaktblöcke: Die Kontaktblöcke bei PIT es Set/1 werden vormontiert in einer Halterung geliefert. Bei be- leuchteten Not-Halt-Tastern muss der Kontaktblock an der Halterung befestigt werden. WICHTIG Prüfen Sie die Funktion des Not-Halt-Geräts vor der ersten Inbetriebnahme und führen Sie regelmäßige Prüfungen (mind.
  • Seite 12 PIT es Set/1 Belegung der Kontaktblöcke PIT esc1, PIT esc1c PIT esc2, PIT esc2c PIT esc3, PIT esc3c PIT esc4 PIT es Set6.5cr Not-Halt mit Beleuch- PIT esc6c PIT esc8c tung Bedienungsanleitung PIT es Set/1 | 12 1002542-DE-07...
  • Seite 13 Eingang Kanal 1 Ausgang Kanal 1 Ausgang Kanal 2 0 V U 0 V U Ausgang Kanal 2 Ausgang Kanal 1 Eingang Kanal 2 Eingang Kanal 2 Anschlussbild mit Beleuchtung Standard-Belegung AIDA-Belegung Anschlussbild ohne Beleuchtung Bedienungsanleitung PIT es Set/1 | 13 1002542-DE-07...

  • Seite 14: Abmessungen

    PIT es Set/1 Abmessungen Not-Halt-Taster (PIT es1s, PIT es1u) 55,00 31,50 Not-Halt-Taster mit Schlüsselentriegelung (PIT es8s, PIT es8u) 55,00 31,50 Bedienungsanleitung PIT es Set/1 | 14 1002542-DE-07...
  • Seite 15 PIT es Set/1 Not-Halt-Taster groß (68 mm) (PIT es 2s, PIT es2u) Not-Halt-Taster mit Beleuchtung (PIT es3s, PIT es3u) Not-Halt-Taster mit beleuchtetem Schutzkragen (PIT es4s, PIT es4u) Kabel ca. 10 cm schwarz schwarz Kabel ca. 10 cm Bedienungsanleitung PIT es Set/1 | 15 1002542-DE-07...
  • Seite 16 PIT es Set/1 Not-Halt-Taster für den hygienekritischen Bereich (PIT es7u) 31,50 37,00 Not-Halt-Taster mit Schutzkragen (PIT es5s, PIT es5u) 67,00 31,55 Bedienungsanleitung PIT es Set/1 | 16 1002542-DE-07...
  • Seite 17 PIT es Set/1 Not-Halt-Taster ohne Blockierschutzkragen (PIT es9u) Aufbauversion mit Not-Halt-Taster 39,00 27,00 Bedienungsanleitung PIT es Set/1 | 17 1002542-DE-07...
  • Seite 18 PIT es Set/1 Aufbauversion, Profilschiene, mit Not-Halt-Taster (PIT es Set6u‑5 nr, PIT es Set6u‑5 cr) PIT es6.12 Bedienungsanleitung PIT es Set/1 | 18 1002542-DE-07...
  • Seite 19 PIT es Set/1 PIT es6.11 PIT esb6.7 PIT esb6.7 PCB Bedienungsanleitung PIT es Set/1 | 19 1002542-DE-07...
  • Seite 20 PIT es Set/1 Einbauversion mit Not-Halt-Taster 55,00 31,50 27,00 45,30 37,00 Bedienungsanleitung PIT es Set/1 | 20 1002542-DE-07...

  • Seite 21: Technische Daten Best.-Nr. 400430 - 400432

    Federkraftklemme Schraubklemme Abmessungen Höhe 100 mm 92 mm 100 mm Breite 55 mm 55 mm 55 mm Gewicht 54 g 51 g 66 g Bei Normenangaben ohne Datum gelten die 2016-05 neuesten Ausgabestände. Bedienungsanleitung PIT es Set/1 | 21 1002542-DE-07...

  • Seite 22: Technische Daten Best.-Nr. 400433 - 400435

    Schraubklemme Federkraftklemme Abmessungen Höhe 92 mm 87 mm 92 mm Breite 55 mm 74 mm 68 mm Gewicht 60 g 74 g 67 g Bei Normenangaben ohne Datum gelten die 2016-05 neuesten Ausgabestände. Bedienungsanleitung PIT es Set/1 | 22 1002542-DE-07...

  • Seite 23: Technische Daten Best.-Nr. 400436 - 400438

    250 V 250 V 250 V Schutzart Gehäuse IP65 IP65 IP65 Mechanische Daten 400436 400437 400438 Einbaulage beliebig beliebig beliebig Lebensdauer mechanisch 20.000 Zyklen 50.000 Zyklen 20.000 Zyklen Anschlussart Schraubklemme Federkraftklemme Schraubklemme Bedienungsanleitung PIT es Set/1 | 23 1002542-DE-07...

  • Seite 24: Technische Daten Best.-Nr. 400439 - 400442

    Lebensdauer mechanisch 50.000 Zyklen 6050 Zyklen 6050 Zyklen Anschlussart Federkraftklemme Schraubklemme Federkraftklemme Abmessungen Höhe 92 mm 100 mm 92 mm Breite 68 mm 50 mm 44 mm Gewicht 77 g 62 g 56 g Bedienungsanleitung PIT es Set/1 | 24 1002542-DE-07...

  • Seite 25: Technische Daten Best.-Nr. 400443 - 400445

    Federkraftklemme Schraubklemme Abmessungen Höhe 100 mm 93 mm 100 mm Breite 55 mm 55 mm 55 mm Gewicht 78 g 72 g 77 g Bei Normenangaben ohne Datum gelten die 2016-05 neuesten Ausgabestände. Bedienungsanleitung PIT es Set/1 | 25 1002542-DE-07...

  • Seite 26: Technische Daten Best.-Nr. 400446 - 400448

    72 mm 72 mm Breite 55 mm 103 mm 103 mm Tiefe – 72 mm 72 mm Gewicht 69 g 161 g 155 g Bei Normenangaben ohne Datum gelten die 2016-05 neuesten Ausgabestände. Bedienungsanleitung PIT es Set/1 | 26 1002542-DE-07...

  • Seite 27: Technische Daten Best.-Nr. 400449 - 400451

    250 V 250 V 250 V Schutzart Gehäuse IP65 IP65 IP65 Mechanische Daten 400449 400450 400451 Einbaulage beliebig beliebig beliebig Lebensdauer mechanisch 20.000 Zyklen 20.000 Zyklen 50.000 Zyklen Anschlussart Schraubklemme Schraubklemme Federkraftklemme Bedienungsanleitung PIT es Set/1 | 27 1002542-DE-07...

  • Seite 28: Technische Daten Best.-Nr. 400452 - 400454

    -25 - 55 °C -25 - 55 °C -25 - 55 °C Lagertemperatur Temperaturbereich -50 - 85 °C -25 - 80 °C -25 - 80 °C Bemessungsisolations- spannung 250 V 250 V 250 V Bedienungsanleitung PIT es Set/1 | 28 1002542-DE-07...

  • Seite 29: Technische Daten Best.-Nr. 400455, 400457, 400458

    -30 - 70 °C -30 - 70 °C Lagertemperatur Temperaturbereich -25 - 80 °C -50 - 85 °C -50 - 85 °C Bemessungsisolations- spannung 250 V 250 V 250 V Schutzart Gehäuse IP65 IP65 IP65 Bedienungsanleitung PIT es Set/1 | 29 1002542-DE-07...

  • Seite 30: Technische Daten Best.-Nr. 400459, 400465

    AgNi AgNi Zeiten 400459 400465 Prellzeit 10 ms 10 ms Umweltdaten 400459 400465 Umgebungstemperatur Temperaturbereich -25 - 55 °C -25 - 55 °C Lagertemperatur Temperaturbereich -50 - 85 °C -25 - 80 °C Bedienungsanleitung PIT es Set/1 | 30 1002542-DE-07...

  • Seite 31: Sicherheitstechnische Kenndaten

    PIT es Set3s-5c PIT es3s + PIT esc1c + PIT esc2c + PIT es holder 3c 400 437 PIT es Set5s-5 PIT es5s + PIT esc1 + PIT esc2 + PIT MHR3 400 438 Bedienungsanleitung PIT es Set/1 | 31 1002542-DE-07...
  • Seite 32 PIT es4s beleuchtet, Aufdruck: Not-Halt-Symbol, Schutzkragen 400 134 PIT es4u beleuchtet, unbedruckt, Schutzkragen 400 534 PIT es5s Aufdruck: Not-Halt-Symbol, Schutzkragen 400 135 PIT es5u unbedruckt, Schutzkragen 400 535 PIT es7u unbedruckt, IP69K 400 537 Bedienungsanleitung PIT es Set/1 | 32 1002542-DE-07...

  • Seite 33: Eg-Konformitätserklärung

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PIT es Set/1...

  • Seite 34: Rückseite

    Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
