Bauanleitung 118808
Schwammrenner mit Getriebemotorantrieb
6

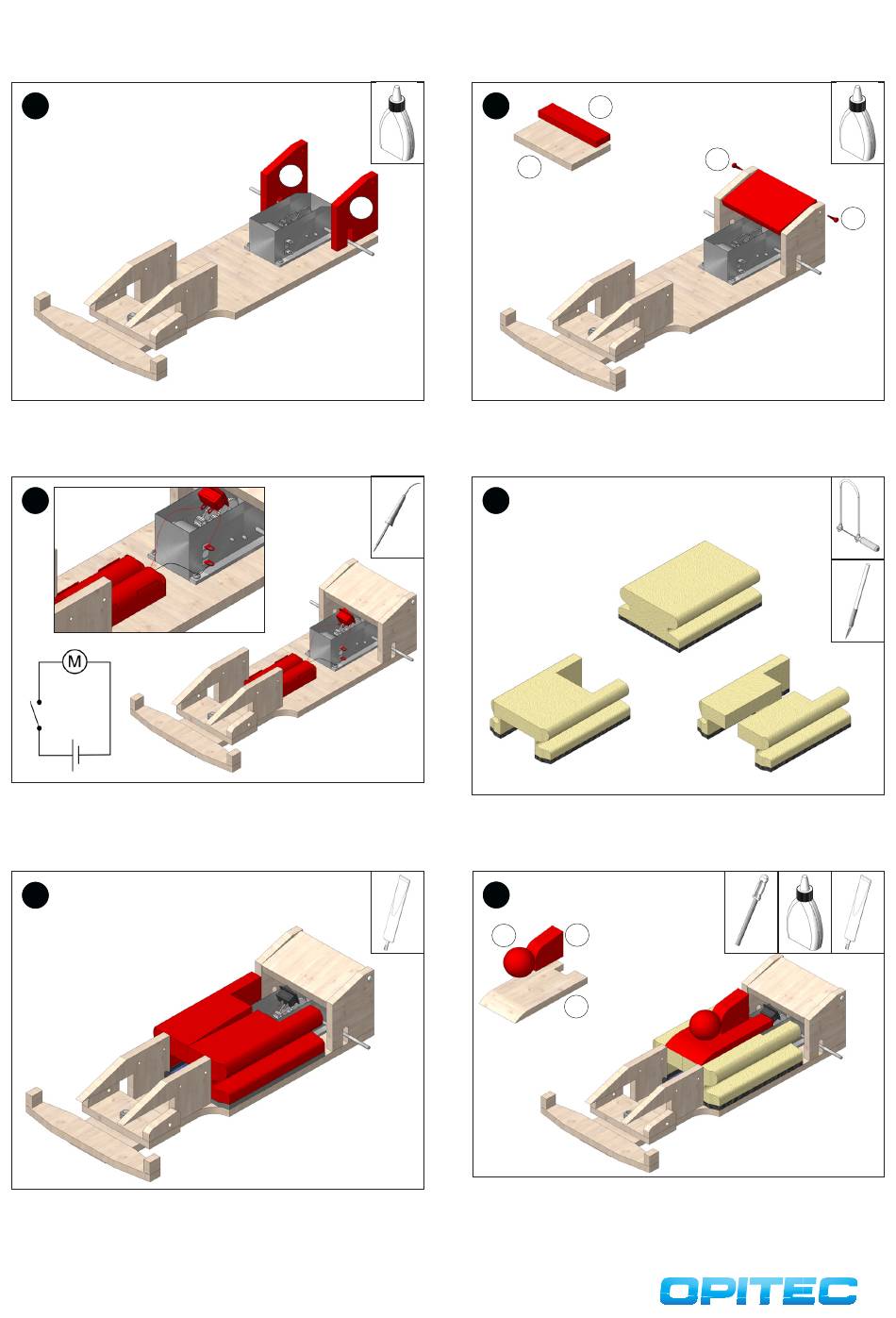

Die beiden Heckaufbauteile (B) wie abgebildet bündig zur Hinterkante
auf die Grundplatte (1) aufleimen. Hierbei darauf achten, dass die
Achse frei drehen kann.
8
Den Batteriehalter (5) und den Schalter (6) zur Hand nehmen. Das rote
Kabel des Batteriehalters halbieren und alle Enden abisolieren. Das rote
Kabel des Batteriehalters am mittleren Schalteranschluss anlöten. Das
Reststück am oberen Pol des Getriebemotors und am freien Schalteran-
schluss anlöten. Das schwarze Kabel am unteren Pol anlöten.
10
Den Schwamm wie abgebildet mit Alleskleber aufkleben, so dass der
Batteriehalter in der unteren Aussparung sitzt.
3
B
B
7
D
C
Das Holzteil (D) wie abgebildet auf Holzteil (C) aufleimen und trocknen
lassen. Anschließend den Heckspoiler mit 2 Schrauben (8) zwischen den
beiden Aufbauteilen (B) anschrauben, dass dieser noch beweglich ist.
9
Den Schwamm nach Schablone (Seite 9) zuschneiden. Abschließend
den Schwamm halbieren.
11
3
J
I
Teil (I) zur Hand nehmen und an der Vorderkante mit der Werkstattfeile
abrunden. Die beiden Teile (J) bündig zur Aussparung für den Schalter
aufleimen. Anschließend die Holzkugel aufleimen. Nach Trocknung
des Leimes ausgemittelt auf den Schwamm aufkleben. (Leimfläche der
Kugel mit einder Feile abflachen.
8
8
