Bauanleitung 118808
Schwammrenner mit Getriebemotorantrieb
1

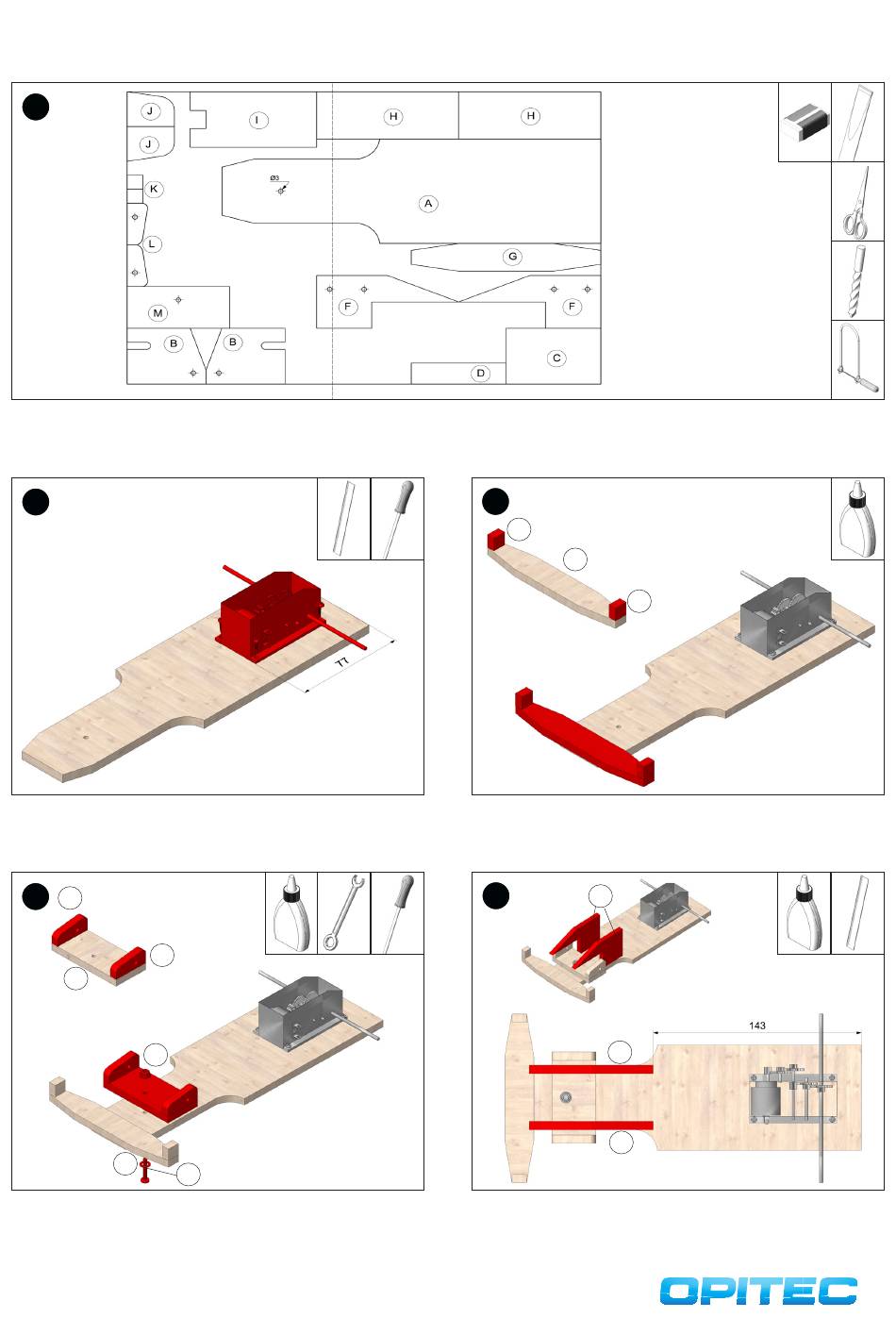

Die Schablone (Seite 5+7) an der Trennlinie zusammenkleben und auf die Sperrholzplatte (1) übertragen. Alle Bohrungen ø3mm durchbohren. An-
schließend alle Teile (A-L) mit der Laubsäge bzw. der Dekupiersäge aussägen und die Sägschnitte mit Schleifpapier säubern.
2
Den Getriebemotor (4) wie abgebildet 77mm eingerückt mit 4 Kreuz-
schlitzschrauben (8) ausgemittelt auf die Grundplatte aufschrauben.
4
L
L
M
10
11
Die beiden Teile (L) wie abgebildet auf Teil (M) aufleimen. Anschlie-
ßend den Vorderachsträger wie abgebildet mit der Schraube (9) sowie
der Unterlegscheibe (11) und der Stoppmutter (10) so befestigen, dass
dieser noch beweglich ist.
2
9
3
K
G
K
Die beiden Teile (K) senkrecht auf Teil (G) aufleimen. Nach Trocknung
des Leimes den Spoiler mit 5mm Überstand zur Vorderkante ausgemit-
telt aufleimen.
F
5
F
F
Die beiden Teile (F) für den Aufbau der Abdeckung wie abgebildet
143mm eingerückt aufleimen. Leim gut trocknen lassen.
ø3
