Инструкция по обслуживанию обжимного кольца и адаптера с обжимным кольцом Mapress
3
Открыть обжимное кольцо и снять его
ВНИМАНИЕ
Негерметичное соединение из-за неверно выполненной
опрессовки
Убедиться, что по завершении процесса опрессовки
обжимное кольцо полностью закрыто
Не полностью закрытое обжимное кольцо вместе с
адаптером и пресс-машиной отдать на проверку наличия
повреждений в авторизованную специализированную
мастерскую. Заменить неправильно опрессованное
соединение (не проводить повторную опрессовку!)
При образовании грата на пресс-фитинге по завершении
процесса опрессовки немедленно отдать обжимное кольцо
вместе с адаптером на проверку в авторизованную
сертифицированную мастерскую
Опрессовка пресс-фитинга ø 108 мм
Ориентировка
Процесс опрессовки состоит из двух шагов:
• Предварительная опрессовка с адаптером 221 / 321
• Окончательная опрессовка с адаптером 222 / 322

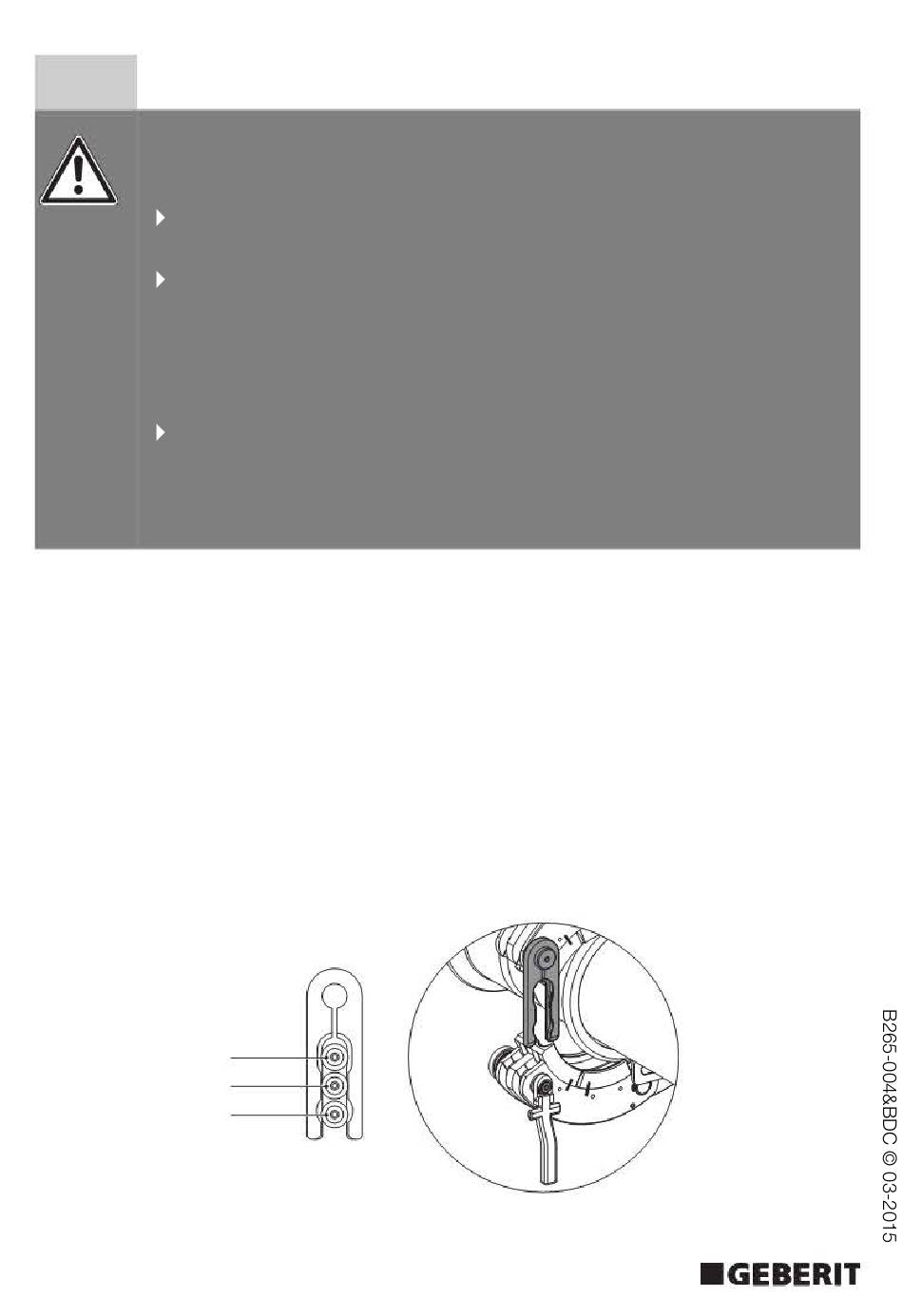

Положение фиксирующего болта в фиксирующем язычке указывает на
состояние процесса опрессовки:
• Положение 1: Обжимное кольцо установлено
• Положение 2: После предварительной опрессовки с адаптером 221 / 321
• Положение 3: После окончательной опрессовки с адаптером 222 / 322
534
3
2
1
