„Mapress" presavimo kilpos ir apspaudžiančių replių naudojimosi

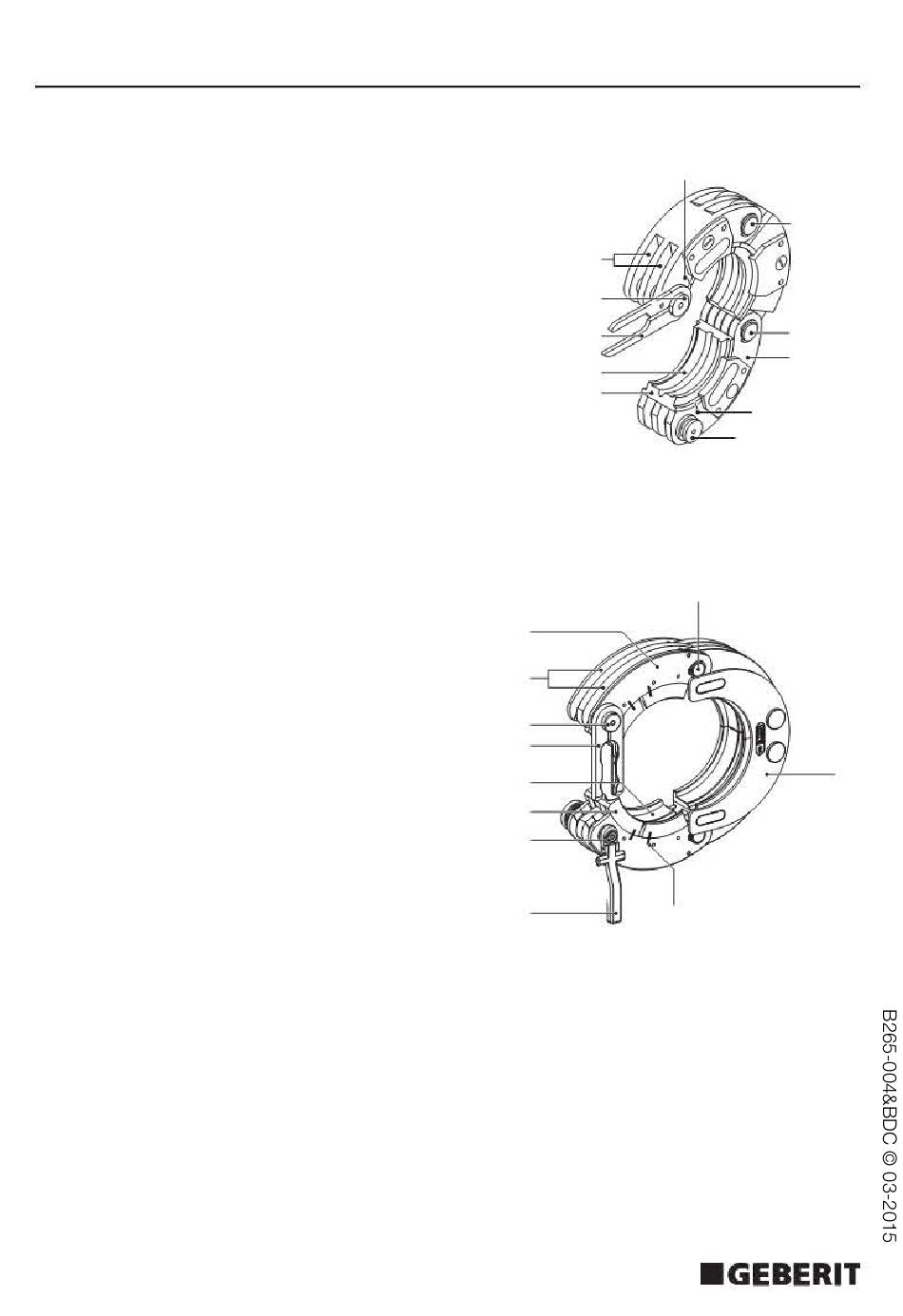

Konstrukcija
„Mapress" presavimo kilpa, ø iki 66,7 mm
1 Slydimo segmentai
2 Presavimo kontūras
3 Fiksavimo ąsa
4 Varžtas su kontaktu
5 Grioveliai
6 Lankstai
7 Įdėklai
8 Fiksavimo varžtas su kontaktu
9 Žymėjimo brūkšneliai
Vaizdas gali skirtis priklausomai nuo dydžio ir modelio.
„Mapress" presavimo kilpa ø 76,1 - 108 mm
1 Slydimo segmentai
2 Presavimo kontūras
3 Fiksavimo ąsa
4 Varžtas su kontaktu
5 Grioveliai
6 Lankstai
7 Įdėklai
8 Fiksavimo varžtas su kontaktu
9 Žymėjimo brūkšneliai
10 Atblokavimo svirtelė
(tik esant ø 108 mm)
11 Centravimo plokštelė
