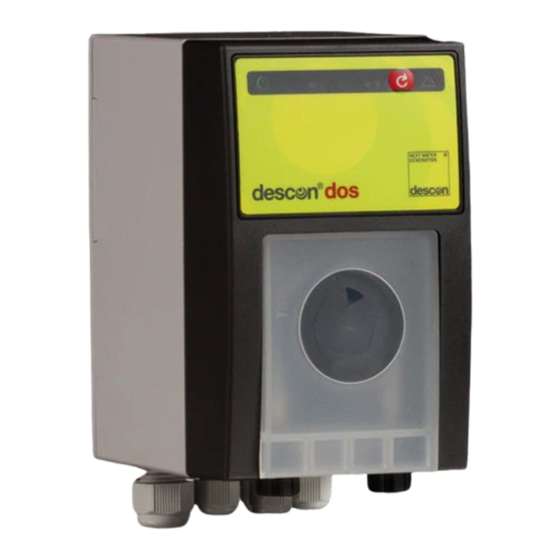

descon dos mcs Bedienungsanleitung
Mit getriebemotor
Inhaltsverzeichnis
Quicklinks
BA00204
Bedienungsanleitung / Instruction
descon
mit Getriebemotor
Art.-Nr.: 13001
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
®
dos mcs
Vor Inbetriebnahme des Gerätes
Bedienungsanleitung lesen!
Für künftige Verwendung aufbewahren!
1
Inhaltsverzeichnis
Verwandte Anleitungen für descon dos mcs
Inhaltszusammenfassung für descon dos mcs
- Seite 1 BA00204 Bedienungsanleitung / Instruction ® descon dos mcs mit Getriebemotor Art.-Nr.: 13001 Vor Inbetriebnahme des Gerätes Bedienungsanleitung lesen! Für künftige Verwendung aufbewahren! ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------...
- Seite 2 EG Konformitätserklärung DESCON GMBH - INNOVATIVE WASSERTECHNIK Siemensstraße 10 | 63755 Alzenau | Germany | Telefon: +49(0)602350701-0 Telefax: +49 (0)6023 50 701-20 info@descon-trol.de | www.descon-trol.de erklärt hiermit, dass die Mess- und Regelgeräte mit der Serienbezeichnung: ® descon dos mcs übereinstimmen mit den Bestimmungen folgender EG-Richtlinien:...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen Produktinformationen Beschreibung Allgemein Arbeitsweise Funktionen Display Technische Daten Chemische Beständigkeit Förderleistungsbereiche Maße und Gewicht Lieferumfang Montage Betriebsarten Betriebsart 1 Einstellbare Förderleistung auf Eingang 1 (Standart) Betriebsart 2 ein oder zwei Zeitrelais (Eingänge 1 oder 1 und 2) Betriebsart 3 Zeitrelais mit einstellbarer Förderleistung auf Eingang 1 Betriebsart 4 Zeitrelais mit einstellbarer Förderleistung auf Eingang 1 Leistung einstellen... -
Seite 4: Allgemeines
Allgemeines Diese technische Information enthält Anweisungen zu Installation, Inbetriebnahme, Wartung und ® Reparatur der descon dos mcs Schlauchdosierpumpe. Die Sicherheitshinweise und Hervorhebungen sind in jedem Fall zu beachten! Hervorhebungen In dieser technischen Information haben die Hervorhebungen VORSICHT, ACHTUNG und HINWEIS... -
Seite 5: Konformität
Transportschäden ® Die descon dos mcs Schlauchdosierpumpe wurde von uns sorgfältig transportgerecht verpackt. Bitte überprüfen Sie, ob die Sendung unbeschädigt und die Lieferung vollständig ist. Transportschäden müssen sofort gemeldet werden (Frachtführer). ACHTUNG: Die Transportverpackung darf während des Transportes nicht längere Zeit direkter Sonneneinstrahlung ausgesetzt werden. -
Seite 6: Arbeitsweise
(siehe Kap. 10) Technische Daten Chemische Beständigkeit ® HINWEIS: Verwenden Sie ausschließlich nur die von descon geprüften und empfohlenen Wasserpflegemittel, die speziell auf diesen Einsatzbereich abgestimmt und einer ständigen Qualitätskontrolle unterworfen sind. Die Pumpenschläuche sind gegen folgende Flüssigkeiten (ohne herstellerspezifische Zusätze) beständig: (bei 25°) -
Seite 7: Förderleistungsbereiche
4 (es dürfen keine weiteren Öffnungen angebracht werden) ® descon Installation Lieferumfang Lieferumfang ® Die descon dos mcs Schlauchpumpen werden entweder einzeln, oder bereits fertig montiert und verdrahtet in Verbindung mit einem entsprechenden Mess- und Regelgerät auf einer Montagetafel (Komplettanlage) geliefert. ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------... -
Seite 8: Montage
Schlauchdosierpumpe mit bereits montiertem Netzanschlusskabel mit Netzstecker (Schuko-2-adrig), Schlauch-Kit (Pumpenschlauchgarnitur)*, Befestigungsschrauben / Dübel Ø 6mm, Betriebsanleitung. Verpackungseinheit: 1 Stück 420 x 200 x 120 mm. * Pumpenschlauchgarnitur muss immer separat bestellt werden. Montage Am Aufstellort muss die zulässige Umgebungstemperatur 0° C bis +40° C gewährleistet sein. HINWEIS: Werden mit der Schlauchpumpe Gefahrstoffe gefördert, so müssen alle Sicherheits- bestimmungen, Vorschriften, Richtlinien und Gefahren im Umgang und bei der... - Seite 9 Im Anlieferungszustand ist Klemme 2/3 und 11/12 gebrückt Im Anlieferungszustand ist Klemme 2/3 und 11/12 gebrückt Die Belegung der Klemmleiste richtet sich nach der gewünschten Betriebsart: Einstellbare Förderleistung auf Eingang 1 (Klemme 3) – Standartbetriebsart ! 1. Betriebsart 2. Betriebsart: Ein oder zwei Zeitrelais Eingänge 1, oder 1 und 2 (Klemme 3/4) 3.
-
Seite 10: Betriebsarten
Betriebsarten Die gewünschte Betriebsart wird mit einer Drahtbrücke (Jumper) auf der Elektronik- Baugruppe eingestellt. Werksmäßig ist das Gerät auf Betriebsart 1 eingestellt. Betriebsart 1: Einstellbare Förderleistung auf Eingang 1, (Jumper auf Pos.1) HINWEIS: Diese ist die Standard-Einstellung. Die Brücke Klemme 2-3 ist bereits werkseitig eingesetzt. -
Seite 11: Betriebsart 2 Ein Oder Zwei Zeitrelais (Eingänge 1 Oder 1 Und 2)
Betriebsart 2a: Zeiteinstellung über ein oder zwei Zeitrelais (Jumper Pos.2, Schiebeschalter Pos. 2) Mit Steuereingang an IN1 kann eine Dosiermenge zwischen ca. 15 und 1500 ml „abgerufen“ werden Die Förderleistung beträgt dabei 150 ml/min mit dem Standard-Pumpenschlauch. Betriebsart 2a: Phase an Klemme 2 und 3 L1 oder Brücke von Klemme 2 zu Klemme 3 Betriebsart 2b: Zeiteinstellung über ein oder zwei Zeitrelais (Jumper Pos.2, Schiebeschalter Pos. -
Seite 12: Betriebsart 4 Zeitrelais Mit Einstellbarer Förderleistung Auf Eingang
An Poti P1 wird wird die Zeitdauer zwischen 6 und 60 Sekunden eingestellt. Schiebesch. Pos 1. An Poti P1 wird die Zeitdauer zwischen 60 und 600 Sekunden eingestellt. Schiebesch. Pos 2. An Poti P2 wird die Förderleistung zwischen 5 und 50 ml/min eingestellt •... -
Seite 13: Leistung Einstellen
Leistung bzw. Dosierzeiten einstellen HINWEIS: Werkseitig ist die Betriebsart 1 eingestellt – die Brücke 2-3 bereits eingesetzt. Einstellung bei Betriebsart 1: Nach Anlegen der Betriebsspannung und Aktivierung des Steuersignals (230 V) an Klemme 3 ("In 1 ") läuft die Pumpe mit der werkseitig eingestellten Drehzahl. Nach Bedarf kann die Förder- leistung an den Potentiometern P1 und P2 auf den gewünschten Wert eingestellt werden . -
Seite 14: 7. Einschalten / Erstinbetriebnahme
HINWEIS: Bei hohen Drehzahlen (>50 U/min) muss bei 100% Einsatzdauer und vollem Gegendruck mit einem erhöhten Verschleiß des Pumpenschlauches gerechnet werden. Bei Dosier- ® mengen im oberen Bereich ist es z.B. bei der descon dos DLS 4000 sinnvoll den größeren Schlauch (Ø 6,4 mm) einzusetzen und dafür die Drehzahl zu reduzieren. - Seite 15 Nehmen Sie die transparente Abdeckhaube und die anthrazitfarbene Rotorabdeckung von der Pumpe ab. Drücken Sie die Halteplatte der Pumpenschlauch- garnitur in die Führungsnut des Pumpengehäuses. Der Druckanschluss – erkennbar an dem schwarzen Kabelbinder – muss auf der rechten Seite platziert werden. Fädeln Sie Pumpenschlauch durch gleichzeitiges ...
-
Seite 16: Anschluss Der Saug- Und Dosierleitung
Schlauchende fest auf den Konus drücken und mit der Überwurfmutter festschrauben. WICHTIG ! ® Bei den von descon gelieferten Dosierleitungen zeigt die kurze Seite des Pressringes in Richtung Pumpengehäuse. Bei abweichenden Wandstärken, kann es notwendig werden, den Pressring andersherum einzubauen. -
Seite 17: Anschluss Descon Sauglanze
Position ist der Kontakt geschlossen - die Leermeldung liegt im Gerät an. Wird der Schwimmer angehoben, bzw. ist der Flüssigkeitsstand im Behälter ausreichend, ist der Kontakt unterbrochen – keine Leermeldung zum Gerät (Funktion für alle descon ®... -
Seite 18: Allgemein
Wartung 9.1 Allgemein Die Pumpenschläuche der Pumpen haben eine begrenzte Lebensdauer. Nach max. 1 Jahr Betriebszeit muss die Pumpenschlauchgarnitur (Schlauch-Kit) ausgetauscht werden, bei hoher Beanspruchung früher! Bei Nichtbeachtung des regelmäßigen Austausches erlischt jede Gewährleistungspflicht! 9.2 Ausbau der Pumpenschlauchgarnitur (Schlauch-Kit) Gerät in spannungslosen Zustand versetzen Schutzhandschuhe und Schutzbrille anlegen Transparente Pumpenschlauchabdeckung abnehmen Saug- und Dosierleitung unter einem Tuch abnehmen... -
Seite 19: Störungen, Ursachen Und Behebung
Störungen, Ursachen und Behebung Störung Ursache Abhilfe Pumpe läuft nicht ⚫ Kein Netzanschluss Spannungsversorgung prüfen ⚫ Netzspannung falsch Pumpe zur Reparatur ins Werk ⚫ Elektrischer Ausfall schicken ⚫ Keine Anforderung vom Mess- und Regelgerät überprüfen, Messgerät Dosierung einschalten ⚫... - Seite 20 10.1 Leuchtdiodensignale Die LED’s Betrieb/Alarm haben bei unterschiedliche Zuständen unterschiedliche Leucht/Blinkmuster grün Blinkmuster Bedeutung grün Dauer ein Dosierung nicht aktiv, Dosierleistung erreicht (je nach Betriebsart) grün normal blinkend Dosierung aktiv, Dosierleistung noch nicht erreicht (je nach Betriebsart), bzw. Sollwert nicht erreicht Dauer aus Keine Störung ...
-
Seite 21: Verschleißteile
DLS 240 / PS 138 – 0,8x1,6 PH, Schlauch d = 4,0 mm, bis 240 ml/h, 13205 für descon® dos / Farbkennzeichnung: BLAU 13220 Rollen-Rotor mit Gegendrucklager blau für alle descon dos Schlauch-Dosierpumpen 13222 Abdeckung (rund) für Rotor für alle Schlauch-Dosierpumpen descon dos 13223 Abdeckhaube transparent für Rotor für alle Schlauch-Dosierpumpen descon dos ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------... -
Seite 22: Wartungsdokumentation
Wartungsdokumentation ® Die descon dos mcs Schlauchdosierpumpe ist wartungsfreundlich, muss aber in regelmäßigen Abständen von einer Fachfirma gewartet werden. Datum: Art der Wartung / Ersatzteile verwendet: Durchgeführt durch: ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------... - Seite 23 Weitere Produkte aus dem descon - Programm descon® Mess-, Regel- und Dosiertechnik Mess- und Regelgeräte für private und öffentliche Bäder. Visualisierung z. B. über descon APP. descon® Sensoren Sensoren für freies Chlor, Gesamtchlor, Redox, pH, Chlorfrei, LF, Temperatur etc. descon® Zubehör für Mess- und Regeltechnik Messzellen, Messkabel, Eichlösungen, Messwasserleitungen etc.
- Seite 24 BA00204 DESCON GMBH – INNOVATIVE WASSERTECHNIK Siemensstraße 10 | 63755 Alzenau | Germany | Telefon: +49 (0)6023 50 701-0 | Telefax: +49 (0)6023 50 701-20 info@descon-trol.de | www.descon-trol.de --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- VS: 2020-09-08...
