BA00205
__________________________________________________________________________________
Bedienungsanleitung / Instruction

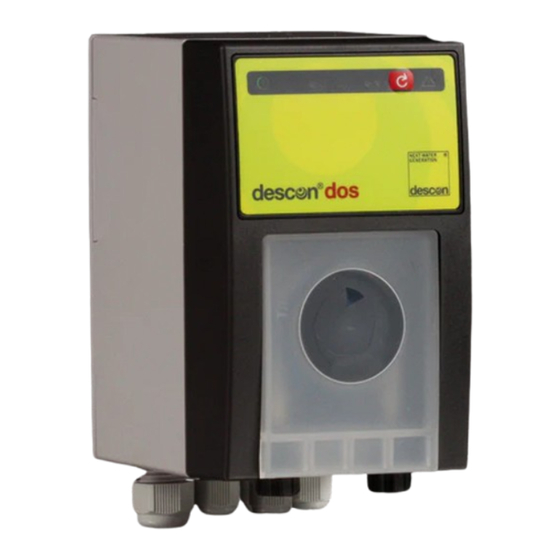

descon
mit Schrittmotor
Art.Nr.: 13000
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
®
dos sm
Vor Inbetriebnahme des Gerätes
Bedienungsanleitung lesen!
Für künftige Verwendung aufbewahren!
1
Inhaltsverzeichnis
Verwandte Anleitungen für descon dos sm
Inhaltszusammenfassung für descon dos sm
- Seite 1 BA00205 __________________________________________________________________________________ Bedienungsanleitung / Instruction ® descon dos sm mit Schrittmotor Art.Nr.: 13000 Vor Inbetriebnahme des Gerätes Bedienungsanleitung lesen! Für künftige Verwendung aufbewahren! ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------...
- Seite 2 __________________________________________________________________________________ EG Konformitätserklärung DESCON GMBH - INNOVATIVE WASSERTECHNIK Siemensstraße 10 | 63755 Alzenau | Germany | Telefon: +49(0)602350701-0 Telefax: +49 (0)6023 50 701-20 info@descon-trol.de | www.descon-trol.de erklärt hiermit, dass die Mess- und Regelgeräte mit der Serienbezeichnung: ® descon dos sm übereinstimmen mit den Bestimmungen folgender EG-Richtlinien:...
-
Seite 3: Inhaltsverzeichnis
__________________________________________________________________________________ Inhaltsverzeichnis Allgemeine Informationen Produktinformationen Beschreibung Allgemein Arbeitsweise Funktionen Display Technische Daten Chemische Beständigkeit Förderleistungsbereiche Maße und Gewicht Lieferumfang Montage Betriebsarten Betriebsart 1 ON/OFF (Standart) Betriebsart 2 0(4) bis 20 mA Betriebsart 3 Frequenzansteuerung Betriebsart 4 Puls-Pause-Signal Leistung einstellen Einschalten/Erstinbetriebnahme Schlauch-Kit (Pumpenschlauchgarnitur) einsetzen Wartungsarbeiten Störungen, Ursachen und Behebung... -
Seite 4: Allgemeines
Allgemeines Diese technische Information enthält Anweisungen zu Installation, Inbetriebnahme, Wartung und ® Reparatur der descon dos sm Schlauchdosierpumpe. Die Sicherheitshinweise und Hervorhebungen sind in jedem Fall zu beachten! Hervorhebungen In dieser technischen Information haben die Hervorhebungen VORSICHT, ACHTUNG und HINWEIS... -
Seite 5: Konformität
Transportschäden ® Die descon -dos sm Schlauchdosierpumpe wurde von uns sorgfältig transportgerecht verpackt. Bitte überprüfen Sie, ob die Sendung unbeschädigt und die Lieferung vollständig ist. Transportschäden müssen sofort gemeldet werden (Frachtführer). ACHTUNG: Die Transportverpackung darf während des Transportes nicht längere Zeit direkter Sonneneinstrahlung ausgesetzt werden. -
Seite 6: Arbeitsweise
(siehe Kap. 10) Technische Daten Chemische Beständigkeit ® HINWEIS: Verwenden Sie ausschließlich nur die von descon geprüften und empfohlenen Wasserpflegemittel, die speziell auf diesen Einsatzbereich abgestimmt und einer ständigen Qualitätskontrolle unterworfen sind. Die Pumpenschläuche sind gegen folgende Flüssigkeiten (ohne herstellerspezifische Zusätze) beständig: (bei 25°) -
Seite 7: Förderleistungsbereiche
4 (es dürfen keine weiteren Öffnungen angebracht werden) ® descon Installation Lieferumfang Lieferumfang ® Die descon dos sm Schlauchpumpen werden entweder einzeln, oder bereits fertig montiert und verdrahtet in Verbindung mit einem entsprechenden Mess- und Regelgerät auf einer Montagetafel (Komplettanlage) geliefert. ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------... -
Seite 8: Montage
__________________________________________________________________________________ Schlauchdosierpumpe mit bereits montiertem Netzanschlusskabel mit Netzstecker (Schuko-2-adrig), Schlauch-Kit (Pumpenschlauchgarnitur)*, Befestigungsschrauben / Dübel Ø 6mm, Betriebsanleitung. Verpackungseinheit: 1 Stück 420 x 200 x 120 mm. * Pumpenschlauchgarnitur muss immer separat bestellt werden. Montage Am Aufstellort muss die zulässige Umgebungstemperatur 0° C bis +40° C gewährleistet sein. HINWEIS: Werden mit der Schlauchpumpe Gefahrstoffe gefördert, so müssen alle Sicherheits- bestimmungen, Vorschriften, Richtlinien und Gefahren im Umgang und bei der... - Seite 9 __________________________________________________________________________________ Die Belegung der Klemmleiste richtet sich nach der gewünschten Betriebsart: Betriebsart 1: Einstellbare Förderleistung On-Off Betrieb über potentialfreien Schließer (Kl 13/14) Betriebsart 2: Stromsignaleingang (0)4 - 20 mA (Klemme 9/10) Betriebsart 3: Impulsansteuerung (Klemme 13/14) Betriebsart 4: Puls-Pause (Klemme 13/14) Die entsprechende Betriebsart wird mittels Jumper (Steckbrücken) eingestellt.
-
Seite 10: Betriebsarten
__________________________________________________________________________________ Betriebsarten Die gewünschte Betriebsart wird mit einer Drahtbrücke (Jumper) auf der Elektronik- Baugruppe eingestellt. Werksmäßig ist das Gerät auf Betriebsart 1 eingestellt. Betriebsart 1: ON-OFF, Jumper Pos 1 Die Pumpe fördert bei geschlossenem Ansteuerkontakt (13/14) mit der eingestellten Drehzahl (Einstellung über Potentiometer P1/P2 –... -
Seite 11: Betriebsart 2 0(4) Bis 20 Ma
__________________________________________________________________________________ Betriebsart 2: 4 – 20 mA, Jumper auf Pos. 2 0 – 20 mA: oder Jumper auf Pos. 2 und Pos.1 Wird zusätzlich der Jumper 3 gesetzt wird die Regelrichtung gedreht (20 – (0)4 mA): (fallende Rotordrehzahl mit größerem Signalstrom) Kleinste Drehzahl ist 0,1 U/min bei ca. 19,88mA. Max. Drehzahl bei ca. -
Seite 12: Betriebsart 4 Puls-Pause-Signal
__________________________________________________________________________________ Betriebsart 4: Ansteuerung durch Puls-Pause-Signal, kein Jumper gesetzt Die Drehzahl der Pumpe ergibt sich linear aus dem Verhältnis Impulslänge–Pause des am Impulseingang 13/14 anliegenden Signals (spannungsfrei !). Eine Periode ist als die Zeit definiert, die zwischen den Schließvorgängen liegt, die Impulslänge als diejenige Zeit, in der der Kontakt geschlossen bleibt. -
Seite 13: Leistung Einstellen
HINWEIS: Bei hohen Drehzahlen (>50 U/min) muss bei 100% Einsatzdauer und vollem Gegendruck mit einem erhöhten Verschleiß des Pumpenschlauches gerechnet werden. Bei Dosier- ® mengen im oberen Bereich ist es z.B. bei der descon dos DLS 4000 sinnvoll den größeren Schlauch (Ø 6,4 mm) einzusetzen und dafür die Drehzahl zu reduzieren. -
Seite 14: Einschalten/Erstinbetriebnahme
__________________________________________________________________________________ Einschalten / Erstinbetriebnahme LED grün: Betriebszustand Liegt die Betriebsspannung (230 V) an, blinkt Pumpe: Ein/Aus die LED A alle 2 Sekunden. Die Dosierung ist LED Dosierung noch abgeschaltet. Drücken sie nun zweimal (Doppelclick) den Taster E, die LED A leuchtet. Wenn extern Dosierung angefordert wird, blinkt zusätzlich die LED B und die Pumpe läuft mit der einge- stellten Fördermenge. -
Seite 15: Schlauch-Kit (Pumpenschlauchgarnitur) Einsetzen
__________________________________________________________________________________ 8. Pumpenschlauch (Schlauch-Kit) einsetzen Die Pumpenschlauchgarnituren sind werkseitig noch nicht eingesetzt. Diese müssen unmittelbar vor der Erstinbetriebnahme gem. der untenstehenden Anleitung eingesetzt werden. Schlauch-Kits sind immer separat zu bestellen! Die Pumpenschlauchgarnituren (Schlauch-Kit = komplett mit Halterung, Schlauch und Anschluss- nippel) sowie die Rollenrotoren sind Verschleißteile und als Ersatzteile lieferbar. -
Seite 16: Anschluss Der Saug- Und Dosierleitung
Schlauchende fest auf den Konus drücken und mit der Überwurfmutter festschrauben. WICHTIG ! ® Bei den von descon gelieferten Dosierleitungen zeigt die kurze Seite des Pressringes in Richtung Pumpengehäuse. Bei abweichenden Wandstärken kann es notwendig werden, den Pressring andersherum einzubauen. -
Seite 17: Anschluss Descon - Sauglanze
Position ist der Kontakt geschlossen - die Leermeldung liegt im Gerät an. Wird der Schwimmer angehoben, bzw. ist der Flüssigkeitsstand im Behälter ausreichend, ist der Kontakt unterbrochen – keine Leermeldung zum Gerät (Funktion für alle descon ®... -
Seite 18: Allgemein
__________________________________________________________________________________ Wartung 9.1 Allgemein Die Pumpenschläuche der Pumpen haben eine begrenzte Lebensdauer. Nach max. 1 Jahr Betriebszeit muss die Pumpenschlauchgarnitur (Schlauch-Kit) ausgetauscht werden, bei hoher Beanspruchung früher! Bei Nichtbeachtung des regelmäßigen Austausches erlischt jede Gewährleistungspflicht! 9.2 Ausbau der Pumpenschlauchgarnitur (Schlauch-Kit) Gerät in spannungslosen Zustand versetzen Schutzhandschuhe und Schutzbrille anlegen Transparente Pumpenschlauchabdeckung abnehmen... -
Seite 19: Störungen, Ursachen Und Behebung
__________________________________________________________________________________ Störungen, Ursachen und Behebung Störung Ursache Abhilfe Pumpe läuft nicht ⚫ Kein Netzanschluss Spannungsversorgung prüfen ⚫ Netzspannung falsch Pumpe zur Reparatur ins Werk ⚫ Elektrischer Ausfall schicken ⚫ Keine Anforderung vom Mess- und Regelgerät überprüfen, Messgerät Dosierung einschalten ⚫... - Seite 20 __________________________________________________________________________________ 10.1 Leuchtdiodensignale Die LED’s Betrieb/Alarm haben bei unterschiedliche Zuständen unterschiedliche Leucht/Blinkmuster grün Blinkmuster Bedeutung grün Dauer ein Dosierung nicht aktiv, Sollwert erreicht grün normal blinkend Dosierung aktiv, Sollwert nicht erreicht Dauer aus Keine Störung Pumpengehäuse reinigen, Dauer ein Leckagemeldung - Schlauchbruch erkannt trocknen, Flüssigkeiten...
-
Seite 21: Verschleißteile
DLS 240 / PS 138 – 0,8x1,6 PH, Schlauch d = 4,0 mm, bis 240 ml/h, 13205 für descon® dos / Farbkennzeichnung: BLAU 13220 Rollen-Rotor mit Gegendrucklager blau für alle descon dos Schlauch-Dosierpumpen 13222 Abdeckung (rund) für Rotor für alle Schlauch-Dosierpumpen descon dos 13223 Abdeckhaube transparent für Rotor für alle Schlauch-Dosierpumpen descon dos ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------... -
Seite 22: Wartungsdokumentation
__________________________________________________________________________________ Wartungsdokumentation Die descon® dos sm Schlauchdosierpumpe ist wartungsfreundlich, muss aber in regelmäßigen Abständen von einer Fachfirma gewartet werden. Datum: Art der Wartung / Ersatzteile verwendet: Durchgeführt durch: ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------... - Seite 23 Weitere Produkte aus dem descon - Programm ® descon Mess-, Regel- und Dosiertechnik Mess- und Regelgeräte für private und öffentliche Bäder. Visualisierung z. B. über descon APP. ® descon Sensoren Sensoren für freies Chlor, Gesamtchlor, Redox, pH, Chlorfrei, LF, Temperatur etc.
- Seite 24 __________________________________________________________________________________ BA00205 DESCON GMBH – INNOVATIVE WASSERTECHNIK Siemensstraße 10 | 63755 Alzenau | Germany | Telefon: +49 (0)6023 50 701-0 | Telefax: +49 (0)6023 50 701-20 --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- info@descon-trol.de | www.descon-trol.de VS: 2024-01-22...
