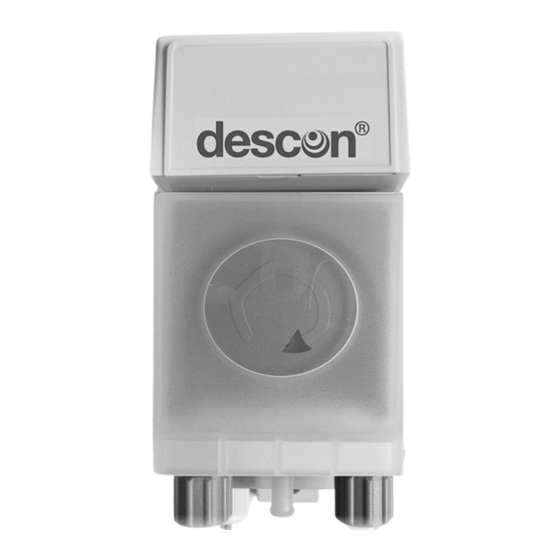

descon dos ECO Bedienungsanleitung
Mit drehzahlregelung, doppelt kugelgelagertem getriebe
Inhaltsverzeichnis
Quicklinks
BA00203
Bedienungsanleitung / Instruction
descon
mit Drehzahlregelung, doppelt kugelgelagertem Getriebe
Art.-Nr.: 13003
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
®
dos ECO
Vor Inbetriebnahme des Gerätes
Bedienungsanleitung lesen!
Für künftige Verwendung aufbewahren!
1
Inhaltsverzeichnis
Verwandte Anleitungen für descon dos ECO
Inhaltszusammenfassung für descon dos ECO
- Seite 1 BA00203 Bedienungsanleitung / Instruction ® descon dos ECO mit Drehzahlregelung, doppelt kugelgelagertem Getriebe Art.-Nr.: 13003 Vor Inbetriebnahme des Gerätes Bedienungsanleitung lesen! Für künftige Verwendung aufbewahren! ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------...
- Seite 2 EG Konformitätserklärung DESCON GMBH - INNOVATIVE WASSERTECHNIK Siemensstraße 10 | 63755 Alzenau | Germany | Telefon: +49(0)602350701-0 Telefax: +49 (0)6023 50 701-20 info@descon-trol.de | www.descon-trol.de erklärt hiermit, dass die Mess- und Regelgeräte mit der Serienbezeichnung: ® descon dos ECO übereinstimmen mit den Bestimmungen folgender EG-Richtlinien:...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen Produktinformationen Beschreibung Allgemein Arbeitsweise Ansicht Technische Daten Chemische Beständigkeit Technik Lieferumfang Montage Elektrischer Anschluss Inbetriebnahme Umstellung Betriebsart Pumpenschlauch (Schlauch-Kit) einsetzen Wartung Störungen, Ursachen und Behebung Verschleißteile Wartungsdokumentation ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------... -
Seite 4: Allgemeine Informationen
Allgemeines Diese technische Information enthält Anweisungen zu Installation, Inbetriebnahme, Wartung und ® Reparatur der descon dos ECO Schlauchdosierpumpe. Die Sicherheitshinweise und Hervorhebungen sind in jedem Fall zu beachten! Hervorhebungen In dieser technischen Information haben die Hervorhebungen VORSICHT, ACHTUNG und HINWEIS... -
Seite 5: Konformität
Transportschäden ® Die descon dos ECO Schlauchdosierpumpe wurde von uns sorgfältig transportgerecht verpackt. Bitte überprüfen Sie, ob die Sendung unbeschädigt und die Lieferung vollständig ist. Transportschäden müssen sofort gemeldet werden (Frachtführer). ACHTUNG: Die Transportverpackung darf während des Transportes nicht längere Zeit direkter Sonneneinstrahlung ausgesetzt werden. -
Seite 6: Arbeitsweise
Betriebsart 1: Förderleistung einstellbar zwischen 2,5 und 75 ml/min (Standardeinstellung) Bei Anlegen der Betriebsspannung läuft die Pumpe kontinuierlich mit der eingestellten Förderleistung (über Drehzahleinstellung.) Betriebsart 2: Zeitrelais einstellbar zwischen 1 und 60 sec. Nach Anlegen der Betriebsspannung fördert die Pumpe für die Dauer der am Drehpoti eingestellten Zeit. Die Zeit lässt sich zwischen 1 (linker Anschlag) und 60 Sekunden stufenlos einstellen. -
Seite 7: Technische Daten
Lieferumfang ® Die descon dos ECO Schlauchpumpen werden entweder einzeln, oder bereits fertig montiert und verdrahtet in Verbindung mit einem entsprechenden Mess- und Regelgerät auf einer Montagetafel (Komplettanlage) geliefert. Schlauchdosierpumpe mit fest montiertem Netzanschlusskabel und mit zweipoligen Netzstecker, Schlauch-Kit (Pumpenschlauchgarnitur), Befestigungsschrauben/Dübel Ø 3mm, Betriebsanleitung. -
Seite 8: Montage
Montage Am Aufstellort muss die zulässige Umgebungstemperatur 0° C bis +40° C gewährleistet sein. HINWEIS: Werden mit der Schlauchpumpe Gefahrstoffe gefördert, so müssen alle Sicherheits- bestimmungen, Vorschriften, Richtlinien und Gefahren im Umgang und bei der Lagerung der Gefahrstoffe beachtet werden. Entsprechende Sicherheitsdaten- blätter sind zu beachten. -
Seite 9: Elektrischer Anschluss
Das Gerät wird mit einem fest im Gerät angeschlossenen Kabel (2 Meter) und zweipoligen Anschlussstecker geliefert. Das Gerät ist darf nicht geöffnet werden. Der Anschluss erfolgt an einer durch ein entsprechendes Steuergerät (z.B. descon - Filtersteuerung, bzw. descon-trol - Mess- und Regelgerät) gesteuerten Steckdose (Betriebsspannung gem. Typen- schild). -
Seite 10: Umstellung Betriebsart
7.1 Umstellung Betriebsart Mit Hilfe des Drehpotentiometers kann zwischen den beiden Betriebsarten umgeschaltet werden. Zur Vermeidung einer versehentlichen Programmierung der Betriebsart müssen bestimmte Beding- ungen in der richtigen Reihenfolge erfüllt werden: 1. Betriebsspannung abschalten 2. Einstellpotentiometer an den linken Anschlag drehen 3. - Seite 11 Die Pumpenschlauchgarnituren (Schlauch-Kit = komplett mit Halterung, Schlauch und Anschluss- nippel) sowie die Rollenrotoren sind Verschleißteile und als Ersatzteile lieferbar. Nehmen Sie die transparente Abdeckhaube und die Rotorabdeckung von der Pumpe ab. Bringen Sie den Rotor in die senkrechte Stellung: Drücken Sie die Halteplatte der Pumpenschlauchgarnitur in die Führungsnut des Pumpengehäuses.
-
Seite 12: Anschluss Der Saug- Und Dosierleitung
Überwurfmutter und Pressring auf das Schlauchende aufstecken (siehe Abbildung). Schlauchende fest auf den Konus drücken und mit der Überwurfmutter festschrauben. WICHTIG! ® Bei den von descon gelieferten Dosierleitungen zeigt die kurze Seite des Pressringes in Richtung Pumpengehäuse. Bei abweichenden Wandstärken, kann es notwendig werden, den Pressring andersherum einzubauen. -
Seite 13: Wartung
ACHTUNG: Bei Nichtbeachtung des regelmäßigen Austausches der Pumpenschlauch- garnitur, erlischt jede Gewährleistungspflicht! Bei der Erstinbetriebnahme der Pumpe bzw. bei Erneuerung der Pumpenschlauchgarnitur, ist nach der Montage des Schlauches die Antriebswelle von Hand eine volle Umdrehung nach Rechts zu drehen, wenn diese nicht von selbst anläuft. Befindet sich beim Andosieren viel Luft in der Saug- und Druckleitung, sollte die Leistung der Pumpe unterstützt werden. -
Seite 14: Störungen, Ursachen Und Behebung
Störungen, Ursachen und Behebung Störung Ursache Abhilfe Pumpe läuft nicht ⚫ Kein Netzanschluss Spannungsversorgung prüfen ⚫ Netzspannung falsch Pumpe zur Reparatur ins Werk ⚫ Elektrischer Ausfall schicken ⚫ Keine Anforderung vom Mess- und Regelgerät überprüfen, Messgerät/Filtersteuerung Dosierung einschalten ⚫... -
Seite 15: Verschleißteile
Original-Ersatz- bzw. Verschleißteile verwendet werden. ® Die Dosierpumpe descon dos ECO ist werkseitig mit einem Schlauch-Kit DLS 4000 (Art.-Nr.13202) ausgestattet. Weitere Optionen: Art.-Nr. 13201 Schlauch-Kit DLS 10000 ( bis 4620 ml/h, Schlauch d = Ø 8,0 mm) Art.-Nr. - Seite 16 BA00203 DESCON GMBH – INNOVATIVE WASSERTECHNIK --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Siemensstraße 10 | 63755 Alzenau | Germany Telefon: +49 (0)6023 50 701-0 Telefax: +49 (0)6023 50 701-20...
