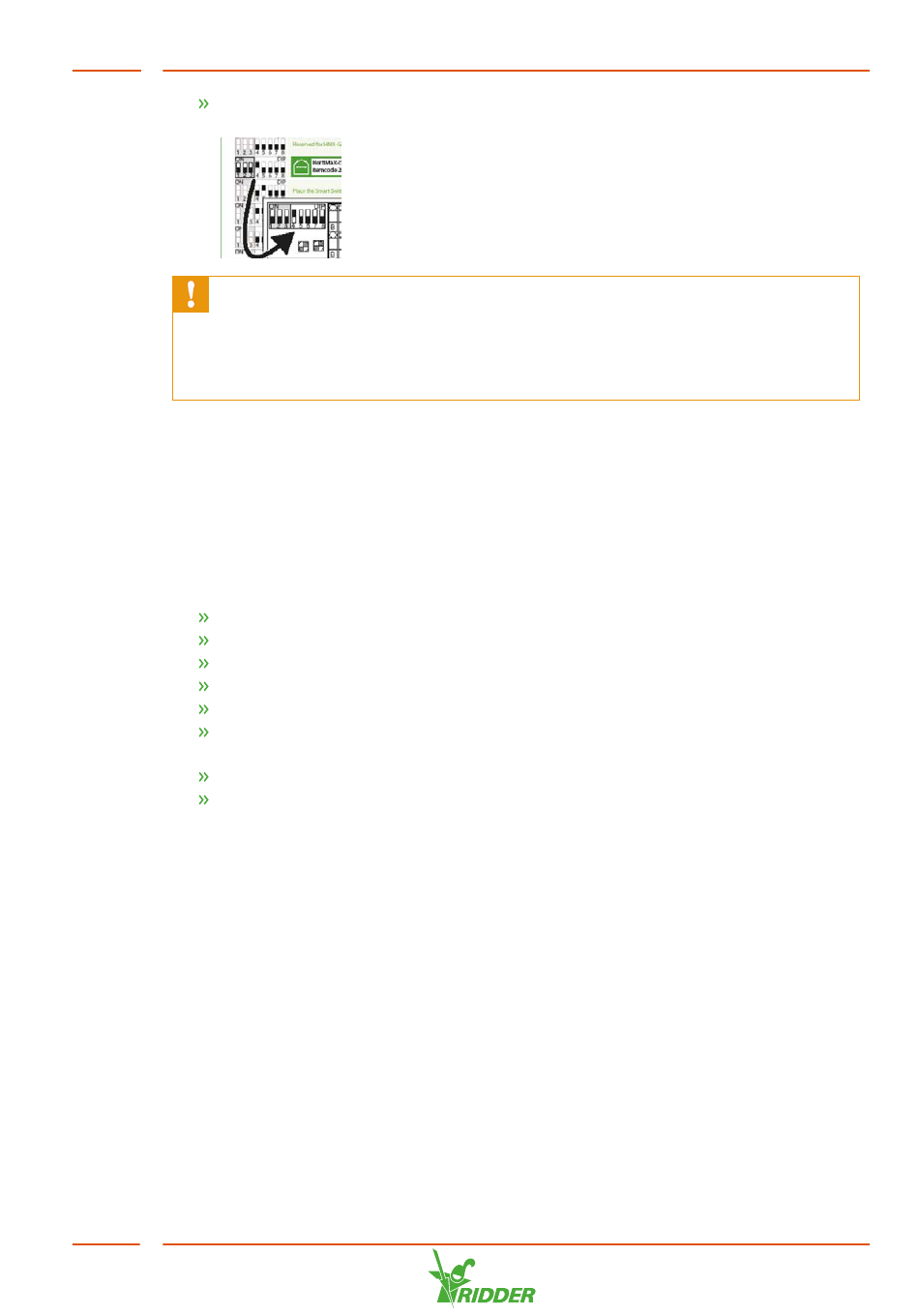

Stellen Sie den DIP-Schalter des Smart Switch auf die DIP-Schalterposition, die
in der Verdrahtungsliste angezeigt wird.
Wenn zwei Smart Switches dieselbe Adresse zugeordnet wird, kann es sein,
dass mindestens einer der Smart Switches während des Scan-Vorgangs nicht
erkannt wird. Selbst wenn einer der Smart Switches erkannt wird, kann das
System ihn nicht verwenden, weil auch vom anderen Smart Switch Daten
eingehen. Der Scan-Bildschirm zeigt einen Adresskonflikt an.
1.6.2 LED-Anzeigen für die Buskommunikation
Die Switches sind über ein „Feldbus"-System miteinander verbunden. Das
Feldbussystem ermöglicht die digitale Kommunikation zwischen den Switches und der
Regelung über ein Netzwerkkabel.
Leuchtet die LED grün, zeigt dies, dass Kommunikation stattfindet. Leuchtet die LED
rot, zeigt dies, dass keine Kommunikation möglich ist. Dafür kann es verschiedene
Ursachen geben:
Störung der Regelung
Defektes Kabel
Falsches Kabel
Stromausfall an einem der angeschlossenen Schalter
Störung an mindestens einem Schalter
Unterbrechung durch einen externen Faktor wie einen Frequenzregler oder ein
Hochspannungskabel
Fehlerhafte ID-Adresse (DIP-Schalter-Position)
Fehlerhafter oder doppelt installierter Abschlusswiderstand.
Leuchtet die LED rot, prüfen Sie, ob eine Verbindung hergestellt werden kann.
Kommunikationsprobleme aufgrund fehlerhafter Installation können manchmal erst
einige Zeit später oder nach einer Systemerweiterung auftreten. Um diese Probleme
zu vermeiden, beachten Sie die Anweisungen.
1.6.3

LED-Anzeigen im Betrieb

Die Smart Switches verfügen über zwei Arten von LEDs auf der unteren Leiterplatte
und den Switch-Abdeckungen. Die folgende Liste erläutert die Bedeutungen der
verschiedenen LED-Anzeigen:
