Elektrische Installation Der Sicherheitsschalter - PFB R1 Betriebsanleitung

2.3

ELEKTRISCHE INSTALLATION DER SICHERHEITSSCHALTER

Arbeiten an elektrischen Ausrüstungen dürfen nur von einer Elektrofachkraft bzw. geschultem
Personal durchgefüuhrt werden.
Schalten Sie alle Anlageteile vor Arbeitsbeginn spannungsfrei.
Achten Sie bei Verlegung der Anschlußkabel darauf, daß:
• einpolige Kabel doppeltummantelt sind
• die Kabelverwendung und -verlegung EMV-gerecht erfolgt.
Sicherheitsschalter unterbrechen den Sicherheitsstromkreis der Aufzugsanlage.
Folgende Sicherheitsschalter müssen angeschlossen werden:

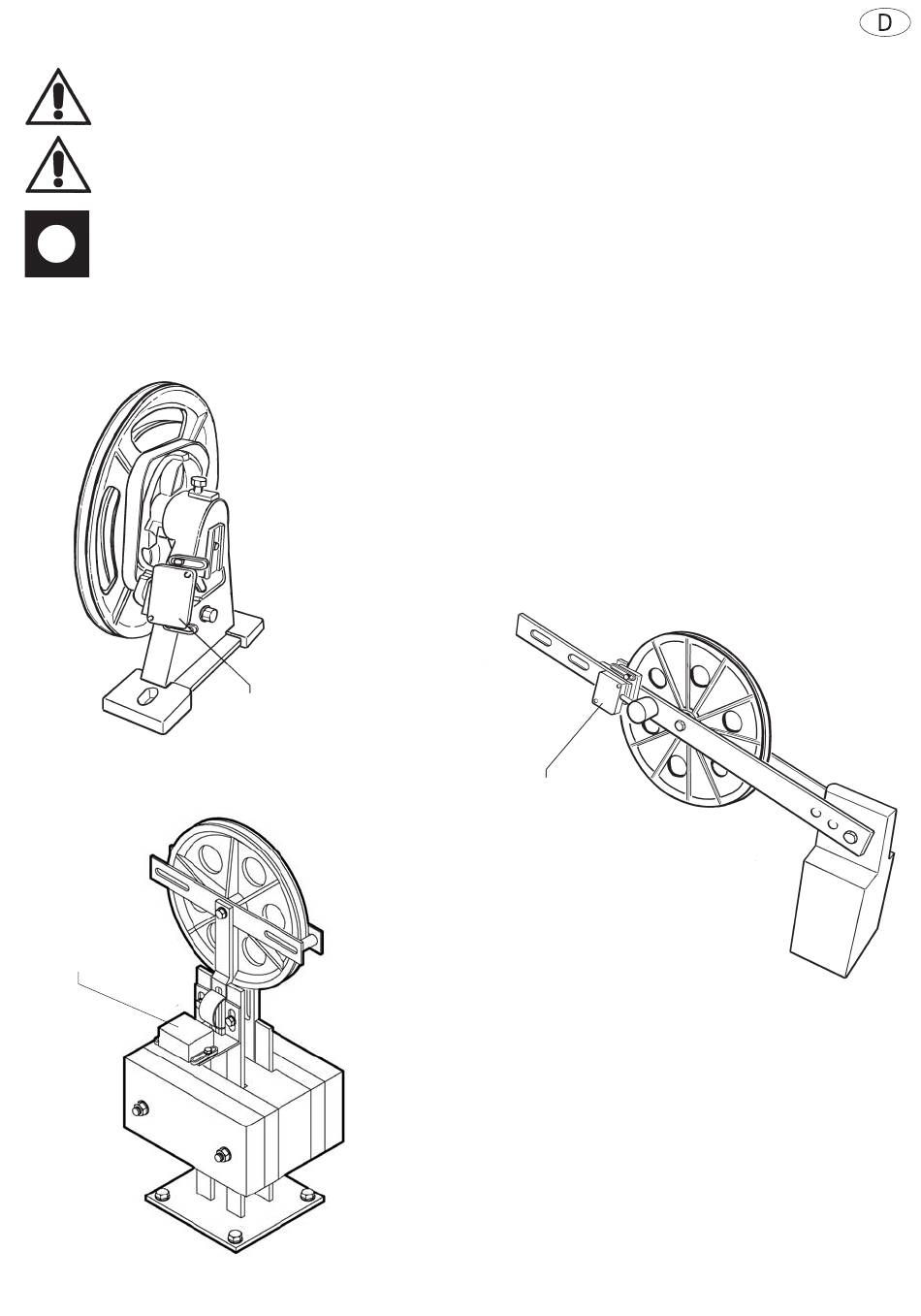

Sicherheitsschalter
Abb. 1
Geschwindigkeitsbegrenzer Typ R1 - R1X.
Sicherheitsschalter
Abb. 3
Spanngewicht mit Senkrechtem Sicherheitsschalter
(nur bei Anlagen nach EN 81).
Sicherheitsschalter
Abb. 2
Spanngewicht mit Waagerechtem
Sicherheitsschalter (nur bei Anlagen
nach EN 81).
