SPANNGEWICHT MIT WAAGERECHTEM GEGENGEWICHT

• Anbauhalterung ca. 450 mm (grober Richtwert;
Abb. 3) über der Schachtsohle montieren.
• Spanngewicht unterbauen, bis es in Schräglage ge-
bracht ist (Abb. 3).
• Bei Vorhandensein
Bremseinrichtung zweites Seilende an Seilschloß
der Bremseinrichtung montieren
oder:
• Zweites Seilende mit Seilschloß versehen und an
Fangvorrichtung montieren.
• Unterbauung entfernen, um das Seil spannen zu
können.
Bei richtiger
Spanngewicht eine leicht nach oben gewin-
kelte Lage einnehmen (Abb. 3).

SPANNGEWICHT MIT SENKRECHTEM GEGENGEWICHT

• Die Führungshalterung vom
Gegengewicht so montieren,
um eine perfecte Fluchtung
zwischen Rolle
Geschwindigkeitsbegrenzers
und Rolle des Spanngewichts
(Abb.3) zu haben.
• Spanngewicht unterbauen, bis
es eine Distanz von ca. 120
mm von der Schachsohle er-
reicht (grober Richtwert) (Abb.
4).
einer aufwärtswirkenden
Montage sollte
des
das

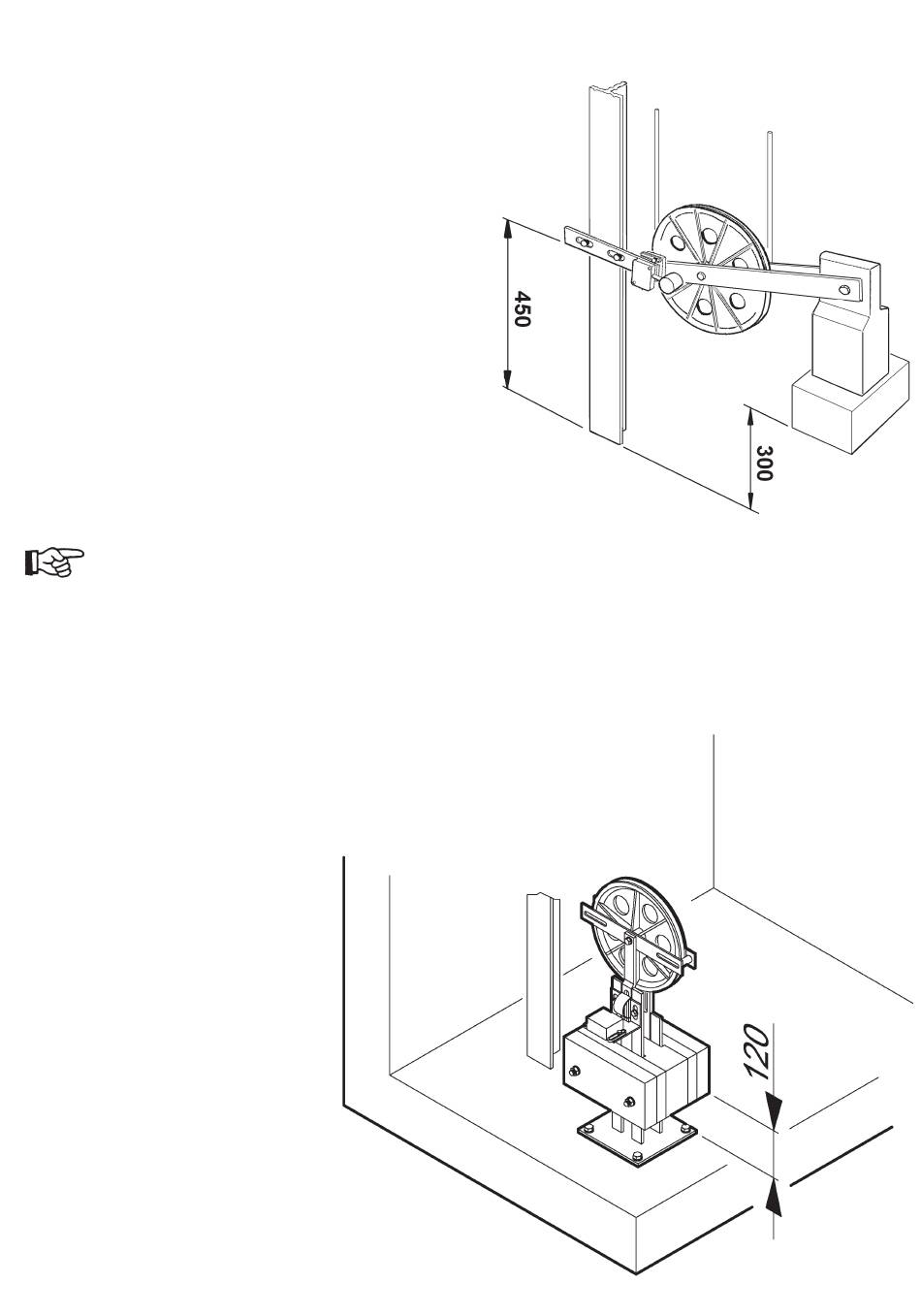

Abb. 3
