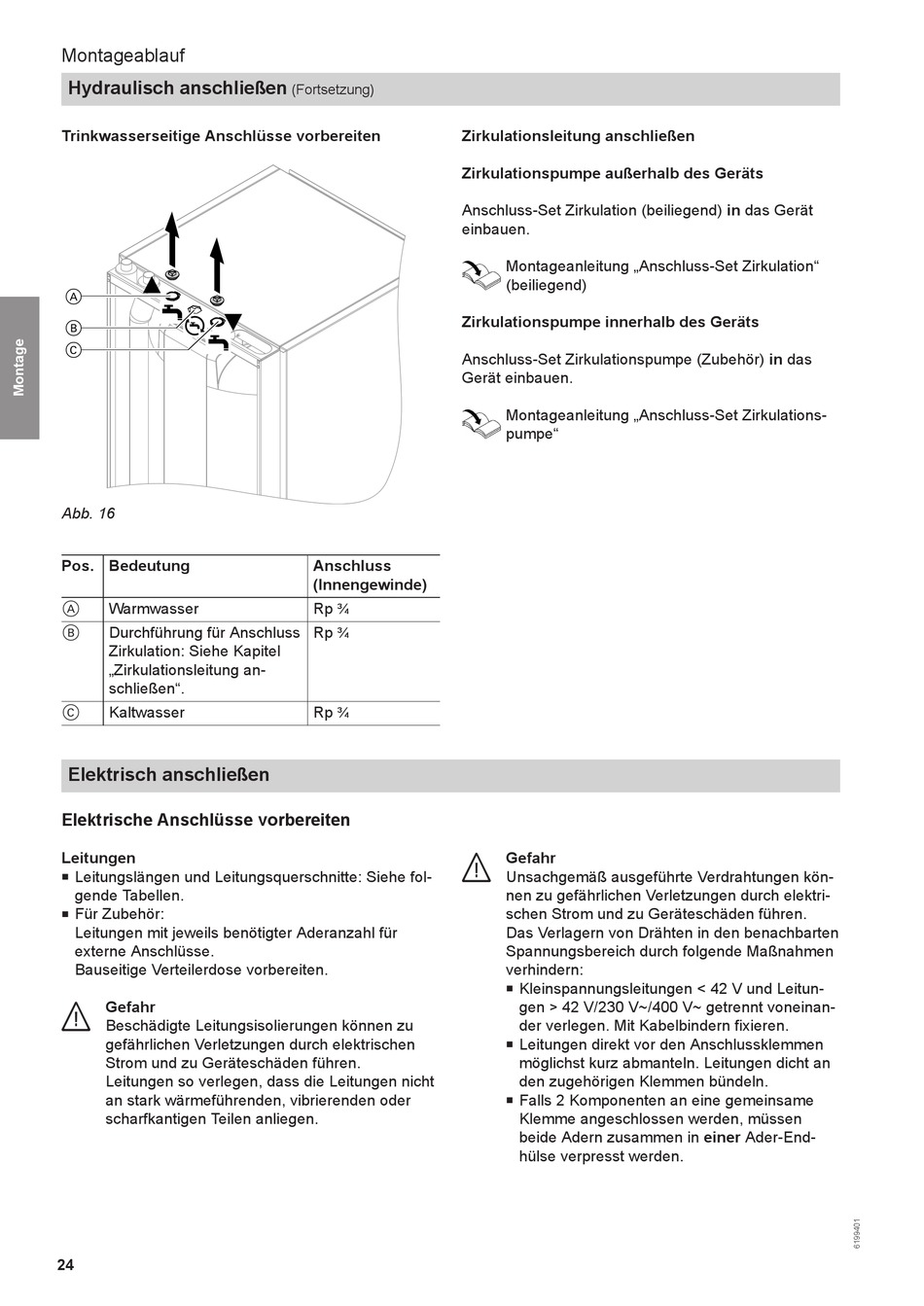

Montageablauf
Hydraulisch anschließen
Trinkwasserseitige Anschlüsse vorbereiten
A
B
C
Abb. 16
Pos. Bedeutung
Warmwasser
A
Durchführung für Anschluss
B
Zirkulation: Siehe Kapitel
„Zirkulationsleitung an-
schließen".
Kaltwasser
C
Elektrisch anschließen
Elektrische Anschlüsse vorbereiten
Leitungen
■ Leitungslängen und Leitungsquerschnitte: Siehe fol-
gende Tabellen.
■ Für Zubehör:
Leitungen mit jeweils benötigter Aderanzahl für
externe Anschlüsse.
Bauseitige Verteilerdose vorbereiten.
Gefahr
Beschädigte Leitungsisolierungen können zu
gefährlichen Verletzungen durch elektrischen
Strom und zu Geräteschäden führen.
Leitungen so verlegen, dass die Leitungen nicht
an stark wärmeführenden, vibrierenden oder
scharfkantigen Teilen anliegen.
24
(Fortsetzung)
Zirkulationsleitung anschließen
Zirkulationspumpe außerhalb des Geräts
Anschluss-Set Zirkulation (beiliegend) in das Gerät
einbauen.
Zirkulationspumpe innerhalb des Geräts
Anschluss-Set Zirkulationspumpe (Zubehör) in das
Gerät einbauen.
Anschluss
(Innengewinde)
Rp
¾
Rp
¾
Rp
¾
Montageanleitung „Anschluss-Set Zirkulation"
(beiliegend)
Montageanleitung „Anschluss-Set Zirkulations-
pumpe"
Gefahr
Unsachgemäß ausgeführte Verdrahtungen kön-
nen zu gefährlichen Verletzungen durch elektri-
schen Strom und zu Geräteschäden führen.
Das Verlagern von Drähten in den benachbarten
Spannungsbereich durch folgende Maßnahmen
verhindern:
■ Kleinspannungsleitungen < 42 V und Leitun-
gen 42 V/230 V~/400 V~ getrennt voneinan-
>
der verlegen. Mit Kabelbindern fixieren.
■ Leitungen direkt vor den Anschlussklemmen
möglichst kurz abmanteln. Leitungen dicht an
den zugehörigen Klemmen bündeln.
Falls 2 Komponenten an eine gemeinsame
■
Klemme angeschlossen werden, müssen
beide Adern zusammen in einer Ader-End-
hülse verpresst werden.
