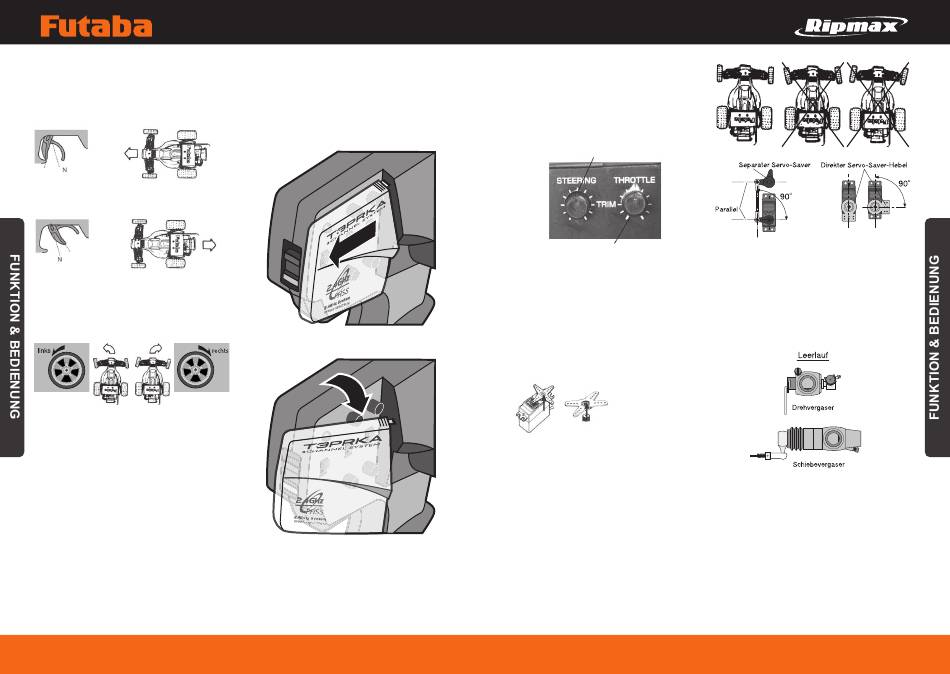

8. FUNKTION DER SENDER-BEDIENELEMENTE
Gashebel
Durch Ziehen des Gashebels nach hinten bewegt sich das Mo-
dell vorwärts.
vorwärts
Durch Drücken des Gashebels nach vorn bewegt sich das Modell
rückwärts (nur bei Elektroautos). Bei Autos mit Verbrennungs-
motor ergibt die Hebelfunktion nach vorne die Bremsfunktion.
rückwärts
oder Bremse
Steuerrad
Durch Betätigung des Steuerrades nach links drehen sich die
Vorderräder nach links und entsprechend nach rechts in die an-
dere Richtung.
Bedienungsanleitung - Futaba T3PRKA
10
9. ÖFFNEN DER FRONTABDECKUNG
An der Seite des Senders befindet sich eine Abdeckung. Unter
dieser befinden sich mehrere Schalter und Drehknöpfe.
Um diese zu öffnen, müssen sie wie folgt vorgehen:
Abdeckung an der geriffelten Markierung oben und unten zu-
sammen drücken und in Pfeilrichtung aufschieben.
Nun Abdeckung in Pfeilrichtung aufklappen.
7
10. TRIMMUNG
Eine Trimmung wird benötigt, um z.B. in der Neutralstellung des
Lenkrades ein geradeaus fahrendes Modell zu erhalten. Kleine
Korrekturen der Mittelstellung werden mit der Trimmung durch-
geführt.
Für Kanal 1 und 2 steht je ein Drehgeber zur Verfügung. Mit die-
sem erfolgt die Trimmung nach links oder rechts.
Lenk-Trimmung (Kanal 1)
Gas-Trimmung (Kanal 2)
10.1 TRIMMUNG LENKUNG (STEERING)
Man unterscheidet zwei Arten der Trimmung, die mechanische
Trimmung am Servo und die Feintrimmung am Sender. Zuerst
muss immer das Lenkgestänge so justiert werden, dass die Rä-
der Ihres Fahrzeuges möglichst genau für eine gerade Fahrt ein-
gestellt sind. Dabei sollte der Servoabtriebshebel möglichst in
der Neutralposition montiert sein.
Lösen Sie die Befestigungs-
schraube
des
Servohe-
bels und nehmen Sie den
Zahnkranz vom Servo ab.
Schalten Sie den Sender
und danach den Empfänger
ein. Stellen Sie das Steuer-
rad und den Drehgeber der
Lenktrimmung auf die Neutralposition. Dann setzen Sie den
Servohebel in der gewünschten Neutralposition wieder auf und
drehen Sie die Befestigungsschraube wieder ein.
Zum Einstellen der Trimmung muss der Drehgeber in die ent-
sprechende Richtung gedreht werden. Dadurch kann der Ser-
voweg um bis zu 25 % durch die Trimmung in jede Richtung
verstellt werden.
Stellen Sie durch die mechanische Trimmung am Servo und die
Feintrimmung am Sender die Lenkung so ein, dass die Vorder-
räder genau gerade stehen.
Für eine optimale Betätigung der Lenkung ist es wichtig, dass
das Gestänge und der Servohebel in der Neutralposition mög-
lichst genau einen Winkel von 90 Grad bilden, wie es in den
nebenstehenden Abbildungen dargestellt ist. Es empfiehlt sich,
bei der Lenkung eine Schutzvorrichtung für das Servo (Servo-
Saver) einzusetzen.
www.ripmax.de
powered by
10.2 TRIMMUNG GAS (THROTTLE)
Bei der Einstellung der Gasfunktion muss zuerst das Gestänge
so justiert werden, dass sich der Vergaser in der Leerlaufstel-
lung befindet. Dabei müssen sich der Gashebel und der Leerlauf
Drehgeber der Gastrimmung in der Neutralposition befinden und
der Servohebel entsprechend montiert werden.
Dieser Zustand ist für die beiden üblichen Vergasertypen in der
nebenstehenden Abbildung dargestellt.
Die genaue Einstellung des Vergasers Schiebevergaser nehmen
Sie bitte mit der Feintrimmung am Sender vor. Zum Einstellen
der Trimmung muss der Drehgeber in die entsprechende Rich-
tung gedreht werden. Dadurch kann der Servoweg um bis zu 25
% durch die Trimmung in jede Richtung verstellt werden.
8
