2. GRUNDLAGEN

FEATURES

T2HR-SENDER
• 2-Kanal Stick Sender in 2.4GHz Technologie
für Cars & Boote
• FHSS 2.4GHz Modulation
• Integrierte Antenne
• Fail Safe Funktion
• Batterie-Kontroll LED (4x TypAA)
• Dual-Rate für Lenkung, externer Drehregler
• Servo Reverse Funktion
• CH-2 Stick Neutralposition umstellbar auf 2:1
R202GF EMPFÄNGER
• 2-Kanal Empfänger
• FHSS / S-FHSS Modulation
• Kompakte Abmessungen

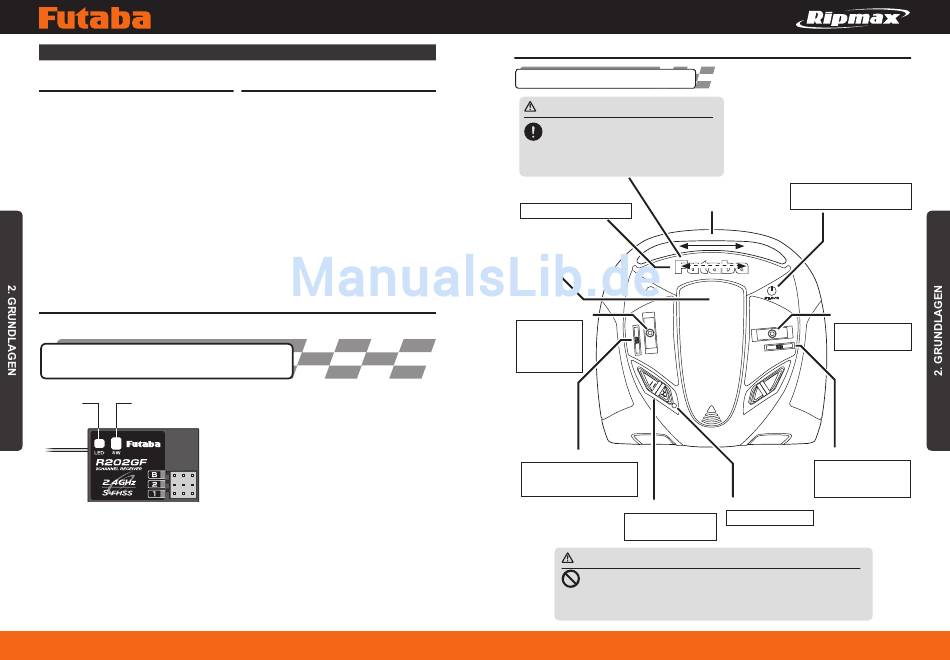

BEDIENELEMENTE AM EMPFÄNGER
Empfänger R202GF
LED Link Taster
TECHNISCHE DATEN
Kanäle: ............................................... 2
Übertragungssystem: ....FHSS/S-FHSS
Frequenz: ................................ 2.4 GHz
Spannungsbereich:.................4,8~7,4V
Abmessungen:...................23x35x9mm
Gewicht:............................................ 6g
6 Bedienungsanleitung Futaba T2HR

LIEFERUMFANG

FERNSTEUER-SET T2HR
• Sender T2HR FHSS
• Empfänger R202GF FHSS
• Schalterkabel
• Anleitung
HINWEIS
Das Futaba FHSS Übertragungssystem des T2HR
Senders und des R202GF Empfängers ist nicht
kompatibel mit den Übertragungssystemen FASST/
FASSTest und T-FHSS! Bitte verwenden Sie den
T2HR Sender ausschließlich mit dem R202GF
Empfänger.
Anschlüsse
"B" : Stromversorgung
"2" : Drossel(Gas)-Servo (CH2)
"1" : Lenk-Servo (CH1)
HINWEIS
Versorgen Sie den Empfänger R202GF stets mit
einer Spannung von 4,8~7,4V. Dies kann aus einem
Akku oder durch einen BEC-Fahrtenregler erfolgen.
Trockenbatterien können zu Fehlfunktionen führen.
Beachten Sie, dass der BEC-Regler genügend Leis-
tung für das angeschlossene Servo liefert.

BEDIENELEMENTE AM SENDER

Sender T2HR-2.4GHz
WARNUNG
Der angedeutete Doppelpfeil zeigt die Lage
der Antenne an. Zielen Sie während des
Modellbetriebs NICHT mit den Pfeilspitzen
auf das Modell. In dieser Position hat der
Sender die geringste Abstrahlung.
Antenne (eingebaut)
Tragegriff
Hier befindet sich die Antenne
Batteriefach
Gas-Knüppel
Steuert die
Fahrtrichtung und
Geschwindigkeit
des Modells
Gas-Trimmung
Zur Feinjustierung der
Neutralposition des Gas-
Knüppels
Ein-/Aus-Schalter
Zum Einschalten nach
oben schieben
WARNUNG
Bedecken Sie den Bereich der Antenne nicht mit der Hand während des
Modellbetriebs. Bringen Sie keinerlei Aufkleber im Bereich der Antenne auf
dem Senderghäuse an. Sie würden damit die Abstrahlung des Senders
und somit die Reichweite verringern.
www.ripmax.com
powered by
TECHNISCHE DATEN
Kanäle: ............................................... 2
Übertragungssystem: ..................FHSS
Frequenz: ................................ 2.4 GHz
Spannungsbereich:.. 6,0V (4x AA Zelle)
Dual Rate für
Lenkung (D/R)
Regler zur Einstellung des
Lenkausschlags
Lenk-Knüppel
Steuert das Modell
nach rechts oder links
Lenk-Trimmung
Zur Feinjustierung der
Neutralposition der
Lenkung
LED
Blinkt bei Unterspannung
7
