Anschlüsse und Bedienelemente

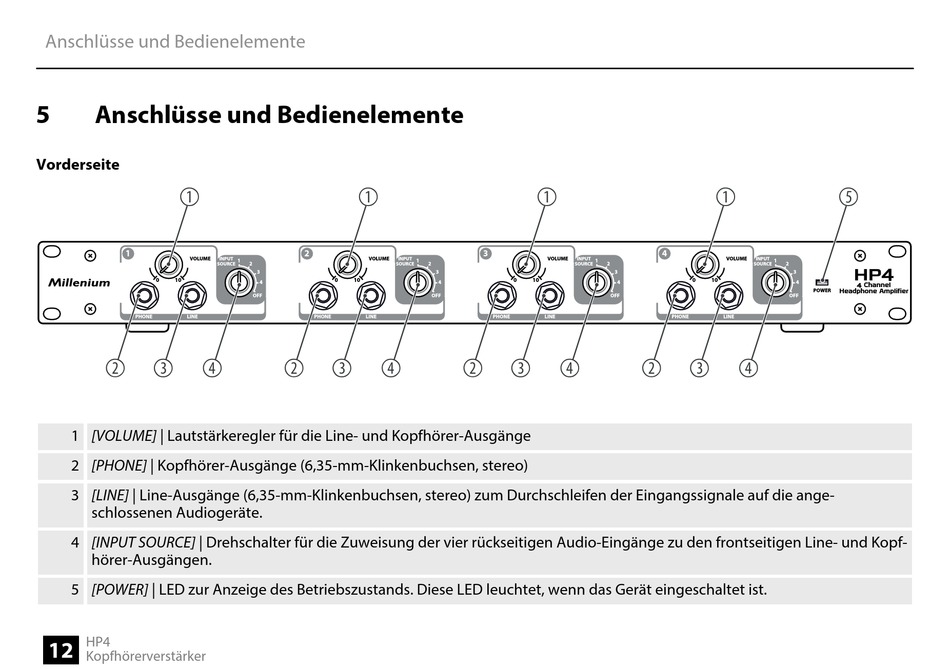

5 Anschlüsse und Bedienelemente
Vorderseite
ö
1
VOLUME
0 10
PHONE LINE
# $ %
1 [VOLUME] | Lautstärkeregler für die Line- und Kopfhörer-Ausgänge
2 [PHONE] | Kopfhörer-Ausgänge (6,35-mm-Klinkenbuchsen, stereo)
3 [LINE] | Line-Ausgänge (6,35-mm-Klinkenbuchsen, stereo) zum Durchschleifen der Eingangssignale auf die ange‐
schlossenen Audiogeräte.
4 [INPUT SOURCE] | Drehschalter für die Zuweisung der vier rückseitigen Audio-Eingänge zu den frontseitigen Line- und Kopf‐
hörer-Ausgängen.
5 [POWER] | LED zur Anzeige des Betriebszustands. Diese LED leuchtet, wenn das Gerät eingeschaltet ist.
HP4
12
Kopfhörerverstärker
ö
2
INPUT VOLUME
1
SOURCE 2 SOURCE
3
0 10
4
OFF
PHONE LINE
# $ %
ö
3
INPUT VOLUME INPUT
1
2 SOURCE
3
0 10
4
OFF
PHONE LINE
# $ %
ö
4
VOLUME INPUT
1 1
2 SOURCE
3
0 10
4
OFF
PHONE LINE
# $ %
&
2
HP
4
3
4
Channel
4
POWER Headphone Amplifier
OFF
