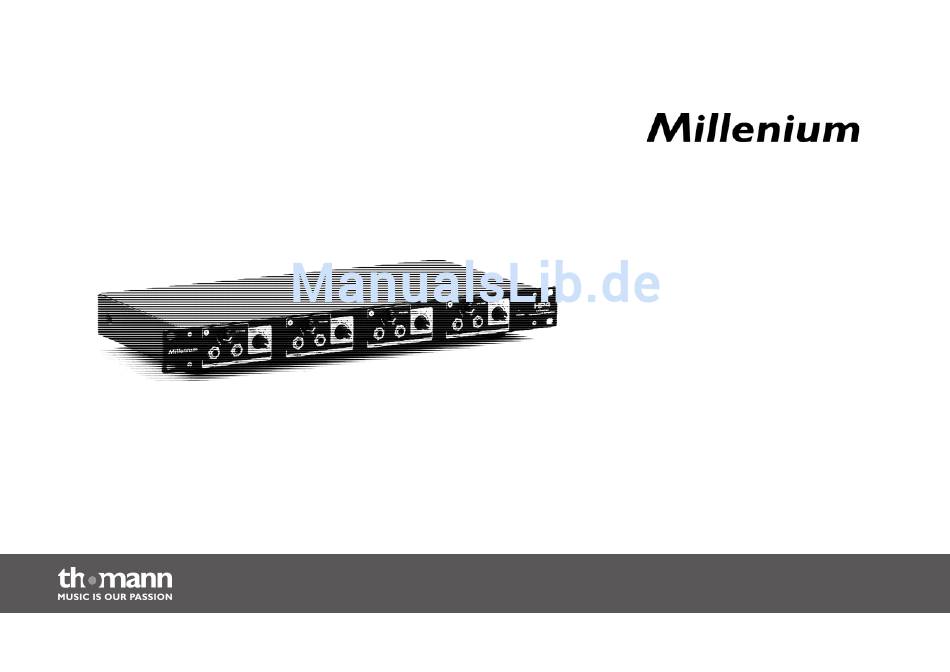

- Seite 1 kopfhörerverstärker bedienungsanleitung...
- Seite 2 Musikhaus Thomann e. K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 09.11.2012...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation und Inbetriebnahme....................13 4.1 Anschlussbelegung......................... 14 Anschlüsse und Bedienelemente....................16 Funktionen..............................20 Technische Daten............................ 21 Umweltschutz............................23... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signal‐ wort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor einer Gefahrenstelle. kopfhörerverstärker...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung und Verteilung der Signale von Audiogeräten und Musik‐ Gebrauch instrumenten an die angeschlossenen Kopfhörer und Audiogeräte. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungs‐ gemäß... - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale exzellente Soundqualität flexible Schaltmatrix vier servo-symmetrische Stereoeingänge, auch für Mono-Betrieb geeignet vier Signalausgänge, jeweils mit Line- und Kopfhörer-Buchse und individuellem Lautstär‐ keregler rauscharme lineare Operationsverstärker für transparenten Sound mit maximalem Head‐ room bei hohem Ausgangspegel integriertes abgeschirmtes doppelt-geregeltes Netzteil Einbau in 19-Zoll-Racks (1 HE) kopfhörerverstärker... -
Seite 13: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 14: 4.1 Anschlussbelegung
Installation und Inbetriebnahme 4.1 Anschlussbelegung Klinkenstecker für Signal‐ Die Zeichnungen und Tabellen zeigen die Belegung von 6,35-mm-Klinkensteckern. eingänge Unsymmetrische Beschaltung Monoklinke: Signal Masse, Abschirmung kopfhörerverstärker... - Seite 15 Installation und Inbetriebnahme Unsymmetrische Beschaltung Stereoklinke: Signal 2, 3 Masse, Abschirmung Symmetrische Beschaltung Stereoklinke: Positives Signal (+) Negatives Signal (–) Masse, Abschirmung...
-
Seite 16: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite kopfhörerverstärker... - Seite 17 Anschlüsse und Bedienelemente 1 VOLUME Lautstärkeregler für die Line- und Kopfhörer-Ausgänge. 2 PHONE Kopfhörer-Ausgänge (6,35-mm-Klinkenbuchsen, stereo). 3 LINE Line-Ausgänge (6,35-mm-Klinkenbuchsen, stereo) zum Durchschleifen der Eingangssignale auf die angeschlossenen Audiogeräte. 4 INPUT SOURCE Drehschalter für die Zuweisung der vier rückseitigen Audio-Eingänge zu den frontseitigen Line- und Kopfhörer-Aus‐ gängen.
- Seite 18 Anschlüsse und Bedienelemente Rückseite 6 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. 7 Umschalter für die Versorgungsspannung des Geräts (115 V bzw. 230 V, werksseitige Voreinstellung). 8 ON | OFF Netzschalter zum Ein- und Ausschalten des Geräts. kopfhörerverstärker...
- Seite 19 Anschlüsse und Bedienelemente 9 LEFT (MONO) Audio-Eingänge (6,35-mm-Klinkenbuchsen). Verbinden Sie für den Mono-Betrieb die Signalquelle mit diesem Eingang des jeweiligen Kanals. Verbinden Sie für den Stereo-Betrieb den linken Kanal der Signalquelle mit diesem Eingang des jeweiligen Kanals. 10 RIGHT Audio-Eingänge (6,35-mm-Klinkenbuchsen). Verbinden Sie für den Stereo-Betrieb den rechten Kanal der Signalquelle mit diesem Eingang des jeweiligen Kanals.
-
Seite 20: Funktionen
Funktionen Funktionen Das Gerät verstärkt und verteilt bis zu vier Eingangssignale im Mono- bzw. Stereo-Betrieb auf die vier integrierten Ausgangskanäle. Die Ausgangssignale können über bis zu vier Kopfhörer wiedergegeben und/oder auf vier weitere Audiogeräte mit Line-Pegel durchgeschleift werden. Darüber hinaus können dank der flexiblen Schaltmatrix die Ein- und Ausgänge der vier Kanäle mit Hilfe der Drehschalter INPUT SOURCE beliebig miteinander verknüpft bzw. -
Seite 21: Technische Daten
Technische Daten Technische Daten Audio-Eingänge 4 × 6,35-mm-Klinkenbuchsen (unsymmetrisch) Impedanz: 47 kΩ Peak-Eingangspegel: +25 dB Gain-Regelbereich: +35 dB Kopfhörer-Ausgänge 4 × 6,35-mm-Klinkenbuchsen (stereo) Max. Ausgangspegel: 300 mW, 32 Ω (max. 1 W, 32 Ω) Ausgangsimpedanz: 22 Ω Max. Gain: +20 dB Line-Ausgänge 4 ×... - Seite 22 Technische Daten Übersprechungsunterdrückung > 68 dB bei 1 kHz, 20 dB Eingang Energieversorgung 115/230 V (AC), 50/60 Hz Leistungsaufnahme 11,5 W Sicherung 315 mA (träge), 5 × 20 mm, bei 230 V (AC) 630 mA (träge), 5 × 20 mm, bei 115 V (AC) Abmessungen (B ×...
-
Seite 23: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 24 Notizen kopfhörerverstärker...
- Seite 25 Notizen...
- Seite 26 Notizen kopfhörerverstärker...
