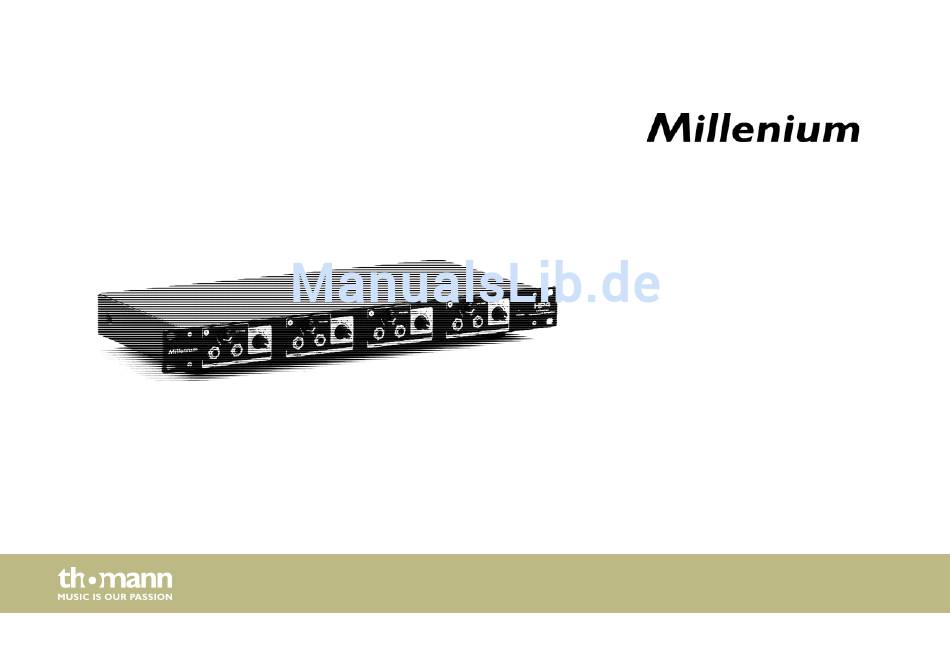

- Seite 1 kopfhörerverstärker bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.10.2016, ID: 234787...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................16 Anschlüsse und Bedienelemente....................17 Funktionen..............................21 Technische Daten............................ 22 Stecker- und Anschlussbelegungen....................24 Umweltschutz............................26... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. kopfhörerverstärker...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung und Verteilung der Signale von Audiogeräten und Musik‐ Gebrauch instrumenten an die angeschlossenen Kopfhörer und Audiogeräte. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungs‐ gemäß... - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Bei angeschlossenen Lautsprechern oder Kopfhörern kann das Gerät Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Betreiben Sie das Gerät nicht ununterbrochen mit hoher Lautstärke. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
-
Seite 13: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. - Seite 14 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale exzellente Soundqualität flexible Schaltmatrix vier servo-symmetrische Stereoeingänge, auch für Mono-Betrieb geeignet vier Signalausgänge, jeweils mit Line- und Kopfhörer-Buchse und individuellem Lautstär‐ keregler rauscharme lineare Operationsverstärker für transparenten Sound mit maximalem Head‐ room bei hohem Ausgangspegel integriertes abgeschirmtes doppelt-geregeltes Netzteil Einbau in 19-Zoll-Racks (1 HE) -
Seite 16: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 17: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite... - Seite 18 Anschlüsse und Bedienelemente 1 [VOLUME] Lautstärkeregler für die Line- und Kopfhörer-Ausgänge. 2 [PHONE] Kopfhörer-Ausgänge (6,35-mm-Klinkenbuchsen, stereo). 3 [LINE] Line-Ausgänge (6,35-mm-Klinkenbuchsen, stereo) zum Durchschleifen der Eingangssignale auf die angeschlossenen Audiogeräte. 4 [INPUT SOURCE] Drehschalter für die Zuweisung der vier rückseitigen Audio-Eingänge zu den frontseitigen Line- und Kopfhörer-Aus‐ gängen.
- Seite 19 Anschlüsse und Bedienelemente Rückseite...
- Seite 20 Anschlüsse und Bedienelemente 6 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. 7 Umschalter für die Versorgungsspannung des Geräts (115 V bzw. 230 V, werksseitige Voreinstellung). 8 [ON | OFF] Netzschalter zum Ein- und Ausschalten des Geräts. 9 [LEFT (MONO)] Audio-Eingänge (6,35-mm-Klinkenbuchsen). Verbinden Sie für den Mono-Betrieb die Signalquelle mit diesem Eingang des jeweiligen Kanals.
-
Seite 21: Funktionen
Funktionen Funktionen Das Gerät verstärkt und verteilt bis zu vier Eingangssignale im Mono- bzw. Stereo-Betrieb auf die vier integrierten Ausgangskanäle. Die Ausgangssignale können über bis zu vier Kopfhörer wiedergegeben und/oder auf vier weitere Audiogeräte mit Line-Pegel durchgeschleift werden. Darüber hinaus können dank der flexiblen Schaltmatrix die Ein- und Ausgänge der vier Kanäle mit Hilfe der Drehschalter INPUT SOURCE beliebig miteinander verknüpft bzw. -
Seite 22: Technische Daten
Technische Daten Technische Daten Audio-Eingänge 4 × 6,35-mm-Klinkenbuchsen (unsymmetrisch) Impedanz: 47 kΩ Peak-Eingangspegel: +25 dB Gain-Regelbereich: +35 dB Kopfhörer-Ausgänge 4 × 6,35-mm-Klinkenbuchsen (stereo) Max. Ausgangspegel: 300 mW (RMS), 1 W (Peak) Ausgangsimpedanz: 22 Ω Max. Gain: +20 dB Line-Ausgänge 4 × 6,35-mm-Klinkenbuchsen (unsymmetrisch/parallel) Frequenzbereich 20 Hz …... - Seite 23 Technische Daten Übersprechungsunterdrückung > 68 dB bei 1 kHz, 20 dB Eingang Energieversorgung 115/230 V 50/60 Hz Leistungsaufnahme 11,5 W Sicherung 5 mm× 20 mm, 0,5 A, 230 V, flink 5 mm× 20 mm, 1 A , 115 V, flink Abmessungen (B ×...
-
Seite 24: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 25 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts)
-
Seite 26: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
