Flow vision FS 10 Montage- Und Einstellanleitung Seite 8

Strömungswächter | FS 10

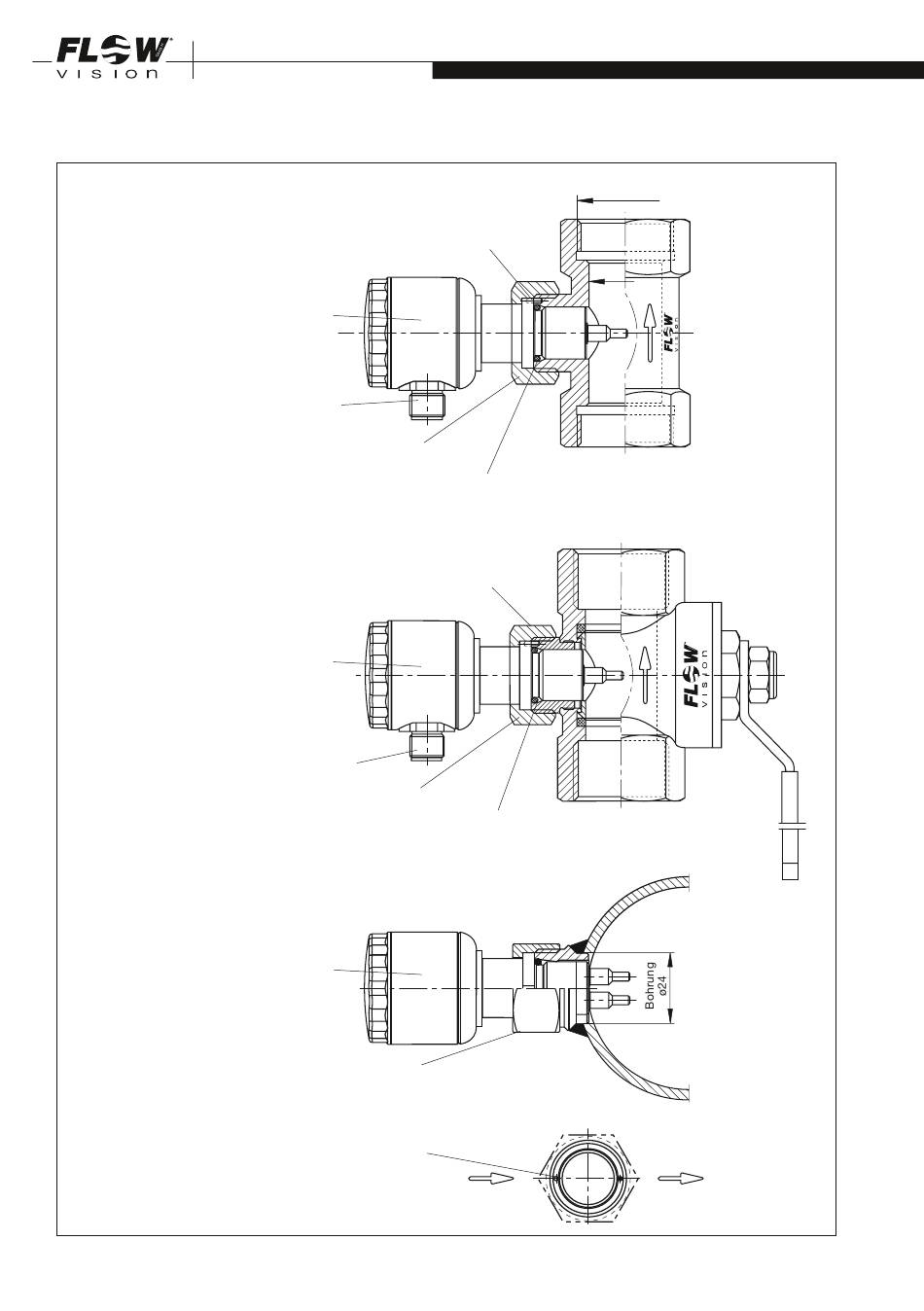

Sensoradapter TP-... / Sensor adapter TP-...:
Sensorposition: Lagegenau (Arretierungsstift/-Nut)
Position of the sensors (retention pin /locking slot)
Strömungswächter
FS 10
Flow monitor FS 10
Stecker M12 x 1
plug-in connector M12 x 1
Kugelhahn BV-... / Ball valve BV-...:
Sensorposition: Lagegenau (Arretierungsstift/-Nut)
Position of the sensors (retention pin /locking slot)
Strömungswächter
FS 10
Flow monitor FS 10
Stecker M12 x 1
plug-in connector M12 x 1
Anschweißset 05
Anschluss nach DIN ISO 6149
Welding set 05
to DIN ISO 6149
Strömungswächter
FS 10
Flow monitor FS 10
Sensorposition:
Lagegenau (Arretierungsstift/-Nut)
Position of the sensors
(retention pin /locking slot)
8
installation
Überwurfmutter G3/4"
cap nut G3/4"
Dichtung: O-Ring 15,3x2,2 in Anlehnung an DIN ISO 6149
sealing: O-ring 15.3x2.2 following DIN ISO 6149
Überwurfmutter G3/4"
cap nut G3/4"
Dichtung: O-Ring 15,3x2,2 in Anlehnung an DIN ISO 6149
sealing: O-ring 15.3x2.2 following DIN ISO 6149
Überwurfmutter G3/4"
cap nut G3/4"
Dichtung: O-Ring 15,3x2,2 in Anlehnung an DIN ISO 6149
sealing: O-ring 15.3x2.2 following DIN ISO 6149
G
ød
Strömungsrichtung
flow direction
Fig. 5
