Flow vision FS 10 Montage- Und Einstellanleitung Seite 10

Strömungswächter | FS 10
5 Ansprechwert Strömung einstellen
Voraussetzung:
Der Strömungswächter FS 10 ist entsprechend den
Kapiteln 3 und 4 montiert und angeschlossen.
1 Transparenten Frontdeckel abschrauben.
2 In der zu überwachenden Rohrleitung ist die
kritische Strömung mit zugehöriger Tempe ratur
herzustellen, bei welcher der Strö mungs wächter
ansprechen soll. Die kritische Strömung kann
z.B. durch Reduzierung der Pumpenleistung
oder mittels Absperr ventil in der Leitung erreicht
werden.
Die Aufheizzeit des Messkopfes beträgt bei
flüssigen Medien ca. 5 min und bei gasförmigen
Medien ca. 15 min.
Achtung!
Auf laminare und gleichbleibende Strö mungs -
bedingungen achten.
In flüssigen Medien ist Blasenbildung zu vermei-
den.
3 Die gelbe LED (Q �) im Strömungswächter zeigt
den mo mentanen Ist-Bereich des Schalt punktes
an.
Unterschreitet (MIN-Version) oder überschreitet
(MAX-Version) die Strömungs geschwin digkeit
den mittels Potentiometer eingestellten Wert, so
schaltet der Melde ausgang auf 0 V-Pegel und
die gelbe LED (Q �) leuchtet.
4 Um den Schaltpunkt einzustellen, das Poten-
tiometer (Adj.):
10
5 Adjustment of flow response value
Caution!
Ensure flow monitor has been correctly
installed and connected in accordance with
paras. 3 and 4.
• Read the entire section including notes
before starting adjustment.
1 Loosen the translucent front cover.
2 Start by bringing the system to the critical flow
rate at which the flow monitor should respond
and to its normal operating temperature and
allow it to reach thermal stabilization. This takes
at least 5 minutes for liquids and 15 minutes
for gases.
The critical flow rate can be simulated by
reducing the pump power or by means of
stop valve installed in the pipe.
Caution!
Care should be taken to ensure that the flow is
continuous and laminar, and for liquids free of
bubbles (doesn't apply when monitoring foam).
3 The yellow LED (Q �) on the Flow Monitor
indicates the actual range of response value.
If the flow rate falls below (MIN-function) or exceeds
(MAX-function) the value adjusted by means of
potentiometer, the signal output switches on 0
V-level and the yellow LED (Q �) lights.
4 For adjustment of switch point, turn the poten-
tiometer screw (Adj.):

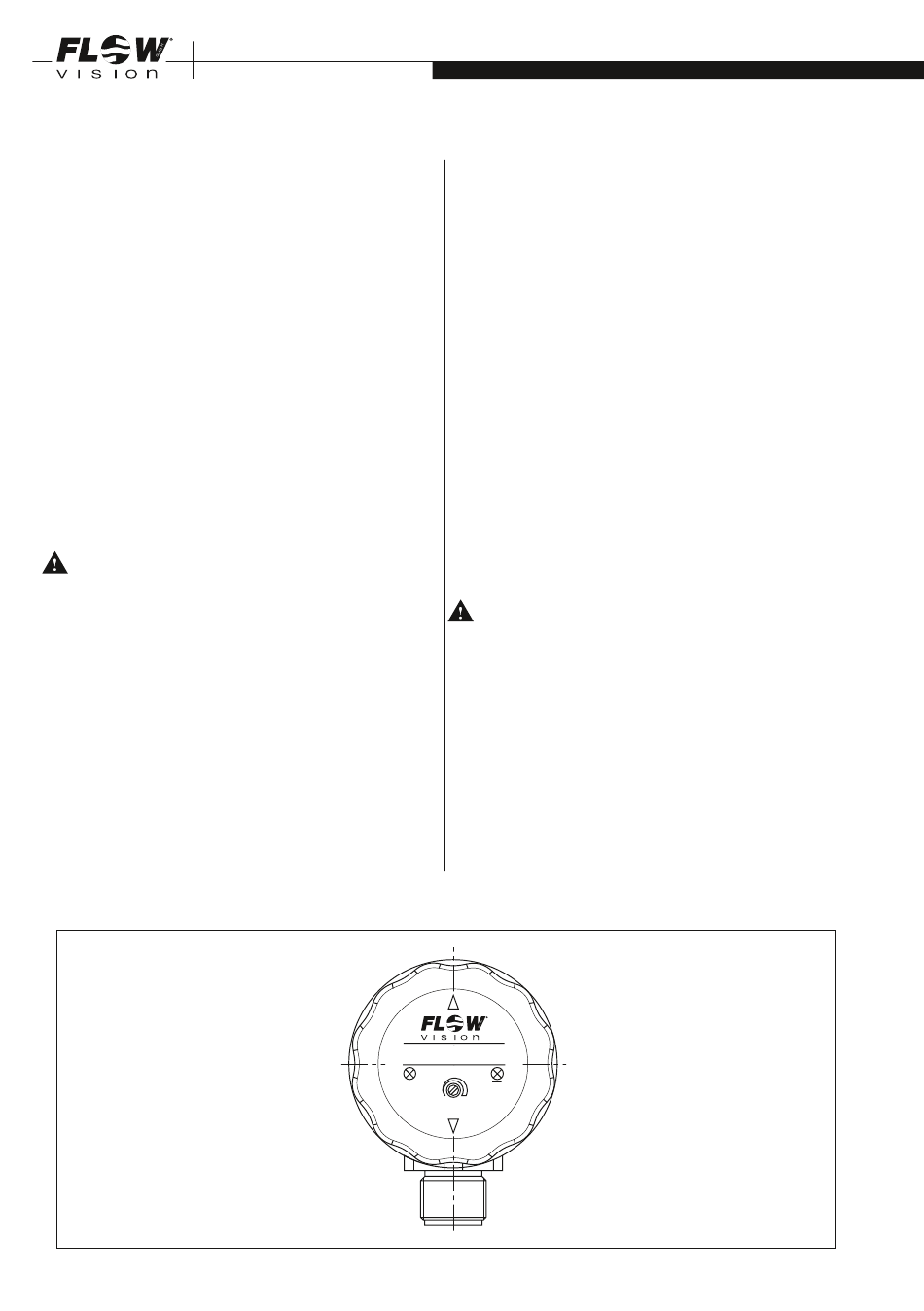

Flow Switch
-
+
ON Q
Adj.
Fig. 7
