Flow vision FS 10 Montage- Und Einstellanleitung Seite 7

c Bei waagerechter Leitung Strömungs wächter
von unten einbauen.
d Um evtl. Funktionsstörungen auszuschließen
sind energiereiche induktive, kapazitive und
hochfrequente Einstreu ungen zu vermeiden.
HINWEIS:
Bei Gasen ist die Einbaulage bei senkrechter
und waagerechter Leitung beliebig.
3 Messkopf mit Rohrfitting vergleichen und überprü-
fen, ob die beiden Messfühler (S) im eingebauten
Zustand im Strömungsmedium liegen (siehe
Fig. 3 u. 4), ohne den Rohr leitungs querschnitt
wesentlich zu verringern.
• Strömungswächter FS 10-...-01
mit ent spre chendem Dichtungs material in das
vorgesehene Rohr fitting einschrauben und mit
einem Gabelschlüssel (SW 27) an den Schlüssel-
ansatzflächen festziehen.
• Strömungswächter FS 10-...-11-... mit O-Ring
in den Sensor adapter TP-..., Kugelhahn BV-...
oder Anschweißstutzen einstecken (Fig. 5) und
die Überwurfmutter festschrauben.
Die Ausrichtung der Sensoren ist nach der
Verschraubung der Überwurfmutter durch den
Arretierstift garantiert.
• Die beiden Messfühler (S) müssen neben-
einander im Strömungsmedium liegen.
Flow Meter | FS 10
installation
c For horizontal pipelines the flow monitor
should be mounted on the underside of the
line (suspended).
d Avoid installing the flow monitor in known
areas
capacitance, or high-frequency electro-ma-
gnetic fields.
NOTE:
If gases are the medium to be monitored, the
mounting attitude of the flow monitor is unimportant
in either vertical or horizontal pipelines.
3 The flow monitor should be screwed into the pipeline far
enough to ensure that the sensors (S) are positioned
fully in the flow stream (see fig. 3 and 4). However,
bzw. -02
care should also be taken that the sensor is not
screwed in too far, thus causing an undue restriction
in the pipe bore.
Caution:
When tightening the flow monitor FS 10-...-01 or
-02 please use the flats provided (SW 27) and do
not turn or apply torque to the housing.
• It is important that thread sealing compound or
material of the correct type for the media be used
when fitting the monitoring head.
• Insert the flow monitor FS 10-...-11-... with the O
ring into the sensor adapter TP-..., the ball valve
BV-... or the welded fitting (fig. 5) and tighten the
union nut.
Flow Switch
-
+
ON
Adj.
of high electrical
Q
inductance,

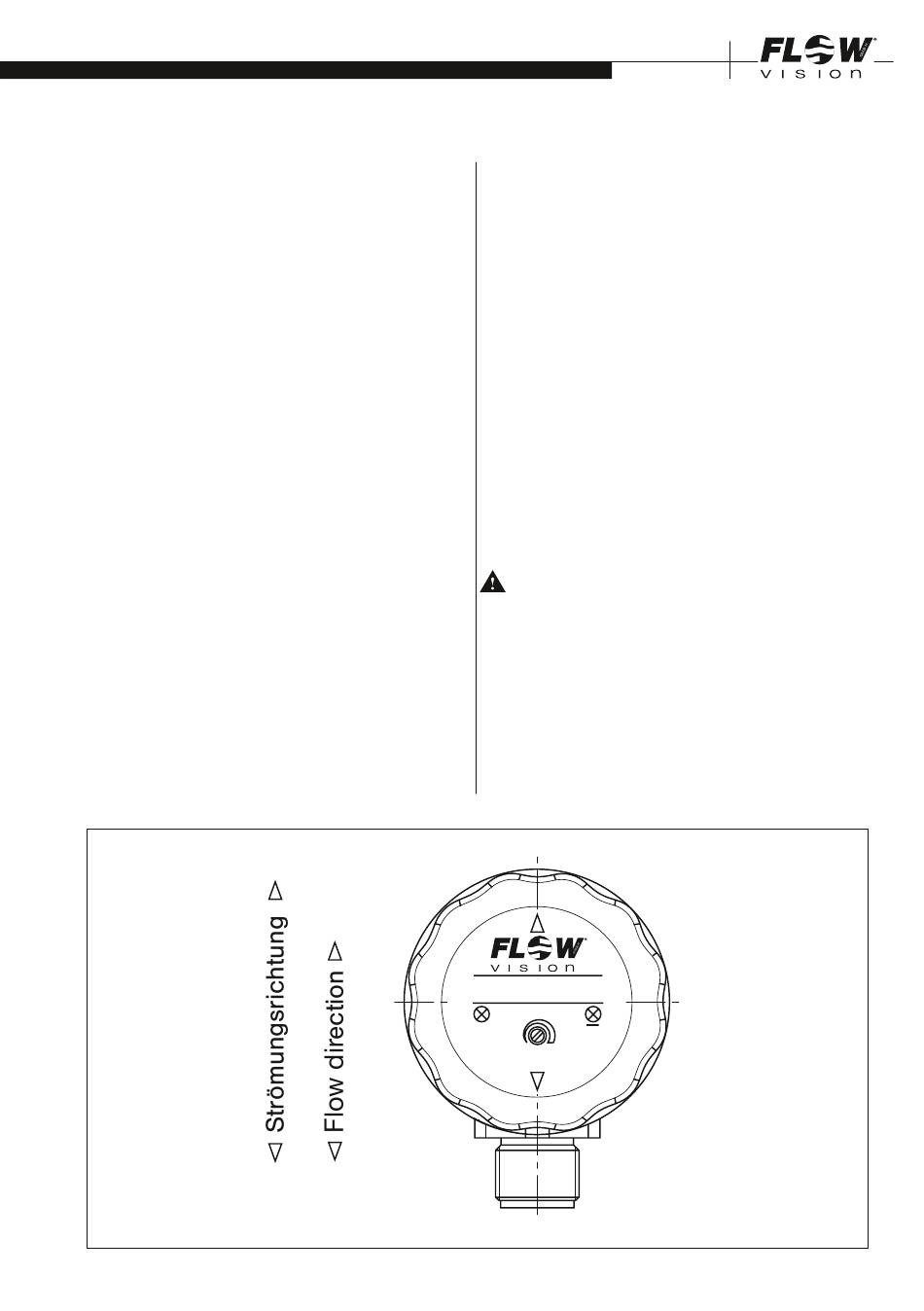

Fig. 4
7
