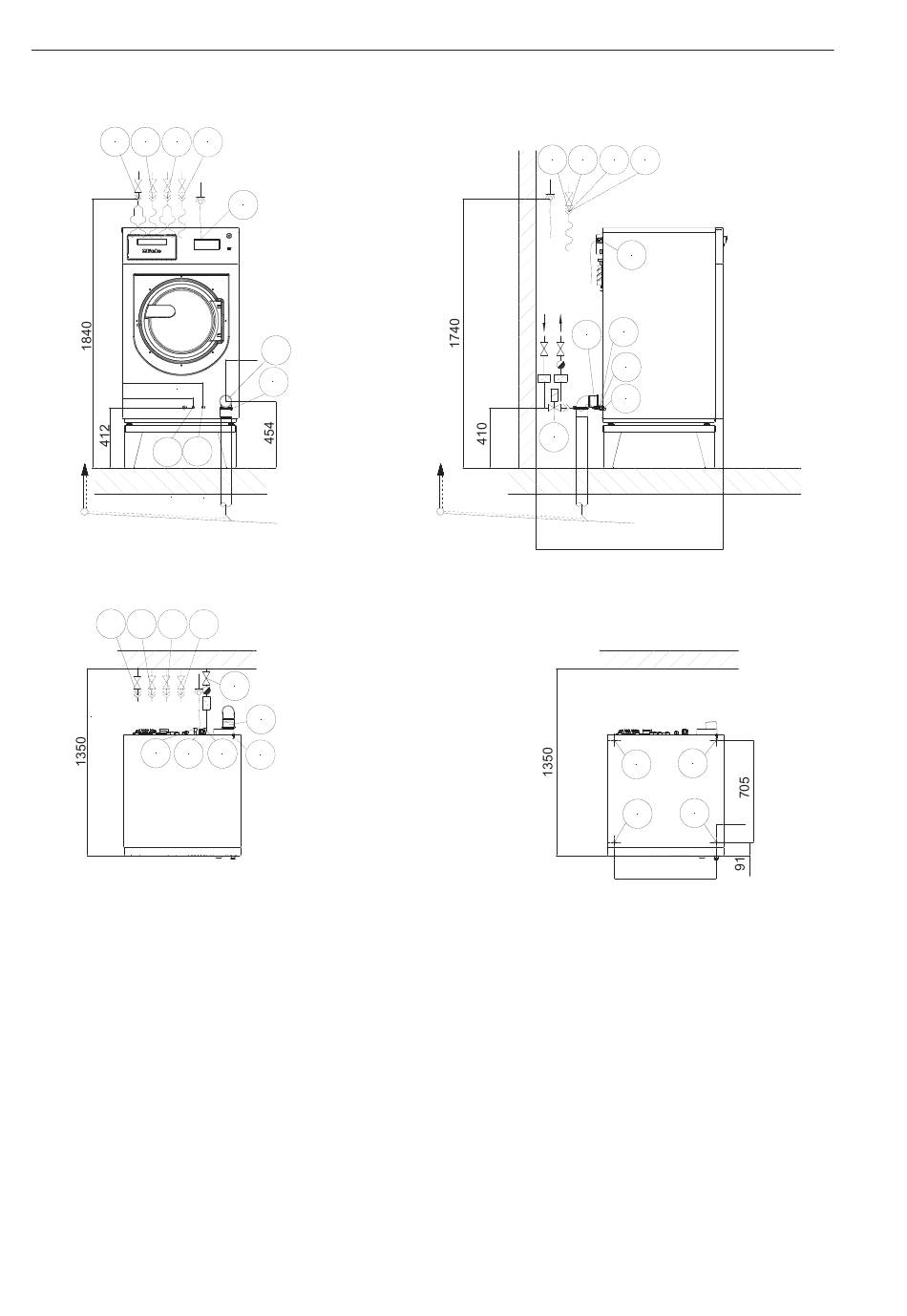

Miele PWM 912 SI Installationsplan Seite 100

it - PWM 912
Con base (UG/UO)
KW WW
KWH KWF
552
485
D
K
KW WW
KWH KWF
K
EL
Misure in mm
KW Allacciamento acqua fredda
WW
Allacciamento acqua calda
KWH
Allacciamento acqua dura (fredda)
KWF
Allacciamento acqua fredda per do-
saggio liquido
EL Allacciamento elettrico
AV
Valvola di scarico
100
EL
AV
PA
DAV
AV
D
PA
KW WW
KWH KWF
AV
DAV
PA Allacciamento messa a terra
D
Vapore
DAV
Valvola allacciamento vapore
K
Allacciamento della condensa
B
Foratura
EL
K
D
PA
1350
B
B
B
B
52
696
