Hameg HM 412 Bedienungsanleitung

:
Cadet ORE or ee be B* SE SPUR IE NGA DAA TOI TNL LP TIO GE
O40 FOE 0
Technische Daten
Betriebsarten
Kanal !, Kanal | und Il,
Kanaiumschaltung alt. u. chop.
(Chopperfrequenz ca, 800 kHz)
. Addition Kanal! +1]
Ditferenz mit invert. Kanal |
XY -Darstellung, Verh. 1:1
(X -Ablenkung Uber Kanal !1)
Vertikal-Verstarker Y
Frequenzbereich beider Kanale |
0 - 15MHz (-3dB), 0 - 2OMHz (-6dB)
Anstiegszeit ca. 28 ns
Uberschwingen maximal 1%
Empfindlichkeit 5mVss/cm -20Vss/cm -
mit Feinregelung (2,5:1) max. 2mVss/cm
12-stell. Eingangsteiler (Sequenz 1-2-5)
Toleranz der Amplituden-Werte + 3%
Eingangsimpedanz 1 MOhm//25 pF
Eingang umschaltbar: DC-AC-GD
max. zul. Gleichspann. am Eingang 500 V
Linearitatsfehler maximal 2% |
— Zeitbasis
Ablenkbereich 0,2s/cm -0,5us/cm
mit Dehnung (5:1) bis 100 ns/cm
mit Feinregelung (1:3) bis 0,6s/cm
— (18 Stellungen mit Sequenz 1-2-5)
Toleranz der Zeitwerte 5%
Triggerung int. oder ext., pos. oder neg.,
automatisch oder mit einstellb. Niveau,
intern von Kanal | oder || oder Netz,
extern mit AC- oder DC-Kopplung
Triggerbereich 1 Hz - mind. 30 MHz
Triggerschwelle maximal 3mm
TV -Taste fir Bildfrequenz
Ausgang fir Kippspannung ca. 5Vss
Horizontal-Verstarker X
Frequenzbereich 0 - 1,3MHz (-3dB)
Empfindlichkeit 5mVss/cm - 20Vss/cm
mit Feinregelung (2,5:1) max. 2mVss
Eingangsimpedanz 1 MOhm//25pF
(Eingang tiber Kanal I!)
Sonstiges
Strahlréhre D 13-620 mit 13cm @
Eingebauter Rechteckgenerator 1 kHz
fiir Tastteiler -Abgleich (0,2 Vss)
Anschluf8 fir Z-Modulation (30 Vss) —
81C,51 Transist., 40 Dioden, 5 Gleichr.
Elektronische Stabilisierung fur alle
Speisespann. einschl. Hochspann. 2 kV
Netzanschiu& fir 110 und 220 V
Zulassige Netzspannungsschwankung
Q4V -121V bzw. 187 V -242V
Leistungsaufnahme ca. 32 VA
Gewicht ca. 9,5 kg | |
Gehause 212x237 x380 mm, anthrazit,
mit Griff und Aufstel!bugel
Anderungen vorbehalten
apis

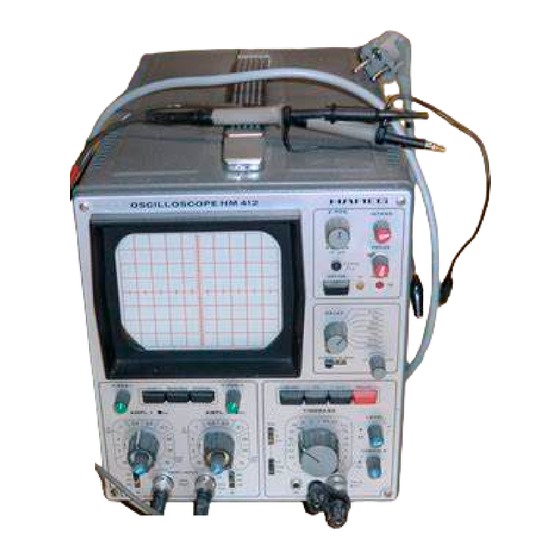

OSZILLOSKOP HM 412 /
eeous es ed oS
_ oT eae
technik wurde beibehalten. Technologisch tst der |
HM 412 weitgehend auf integrierter Modul- und
Schaltkreistechnik aufgebaut. Alle Versorgungs-
spannungen sind elektronisch stabilisiert. Auch bei
-gtaérkeren Netzschwankungen ist daher die Arbeits-
weise sehr stabil. Die Zeitablenkung arbeitet mit der
neuen LPS-Triggertechnik, welche Signale bis 30MHz
noch einwandfrei triggert. Die relativ groRe Band-
breite und die Vielzahl der Betriebsarten erlauben
den Einsatz des HM 412 auf allen Gebieten der
Technik.
-
De Rr Va SINGLE ee SEM CR PR LETC ln SAINTS ER AP ARENT ae SE TUES RLS NB BGR AAAS EF BN Rn Ete Bi
ZUBEHOR:
