der Anleitung Ihres Mauerkastens.
Wichtig 1: Der Schlauch darf nicht geknickt werden.
Wichtig 2: Wird die Abluft zu einer Außenwand geführt, muss der Luftaustritt von außen mit
einer Abdeckung mit selbstöffnenden Schlitzen oder einer Rückschlagklappe (nicht im
Lieferumfang) versehen werden.

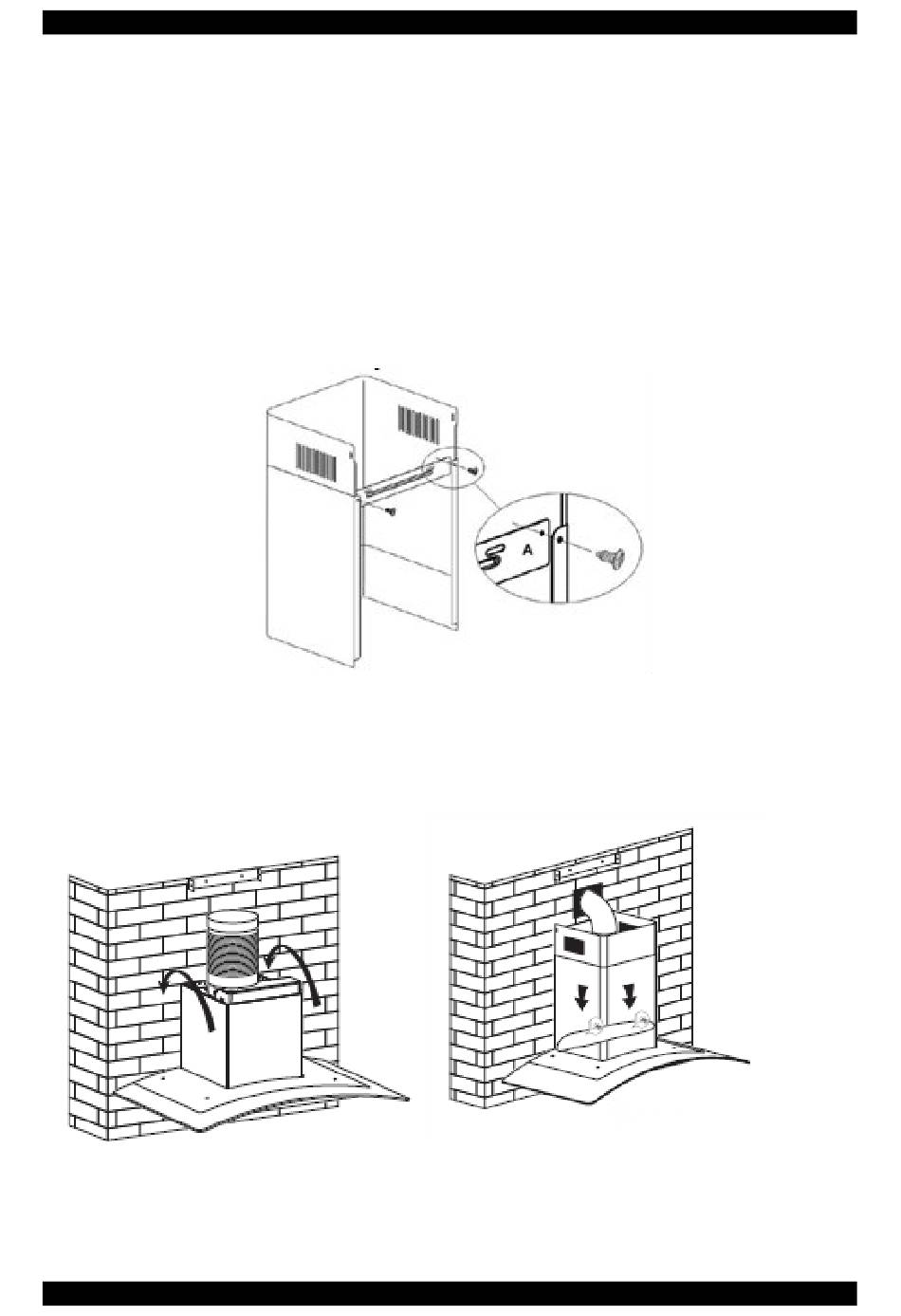

Vorbereiten des äußeren Kamins
Setzen Sie das innere Element (mit den Schlitzen) in das äußere Element ein. Achten Sie
unbedingt darauf, dass beide Elemente absolut sauber sind. Befinden sich Schmutzpartikel
zwischen den Elementen kann es leicht zu Kratzern kommen. Achten Sie darauf die Elemente
nicht zu verkanten, auch dies kann zu Kratzern führen. Befestigen Sie dann die Querstrebe für
das äußere Kamin-Element mit den ST4x8mm Stahlschrauben. Ziehen Sie die Schrauben nicht
komplett fest, sondern nur locker, so dass die Schacht-Elemente genug Spiel haben, um leicht
ausgezogen werden zu können.
Aufhängen der Haube
Heben Sie die Haube mit (aufgesetztem Kamin) mit den großen Öffnungen der
Schlüssellochbohrungen über die beiden ST4X30 Schrauben und lassen die Haube dann sehr
vorsichtig nach unten rutschen. Dann öffnen Sie die Klappe der Haube und entnehmen den
Metall-Fettfilter. Dann können Sie die 2 Stück ST4x30 Schrauben mit Rundkopf in die unteren
Montagepunkte setzen. Dann ziehen Sie alle 4 Schrauben fest an.
Kamin aufsetzen und fixieren
Setzen Sie den zusammengesteckten Kamin auf die Haube auf und fixieren als erstes das
untere Befestigungsprofil an den dafür vorgesehenen Löchern in der Wand mit 2 Stück St4x40
Schrauben mit Flachkopf.
Handbuch und Montageanleitung NEG Seite 18
