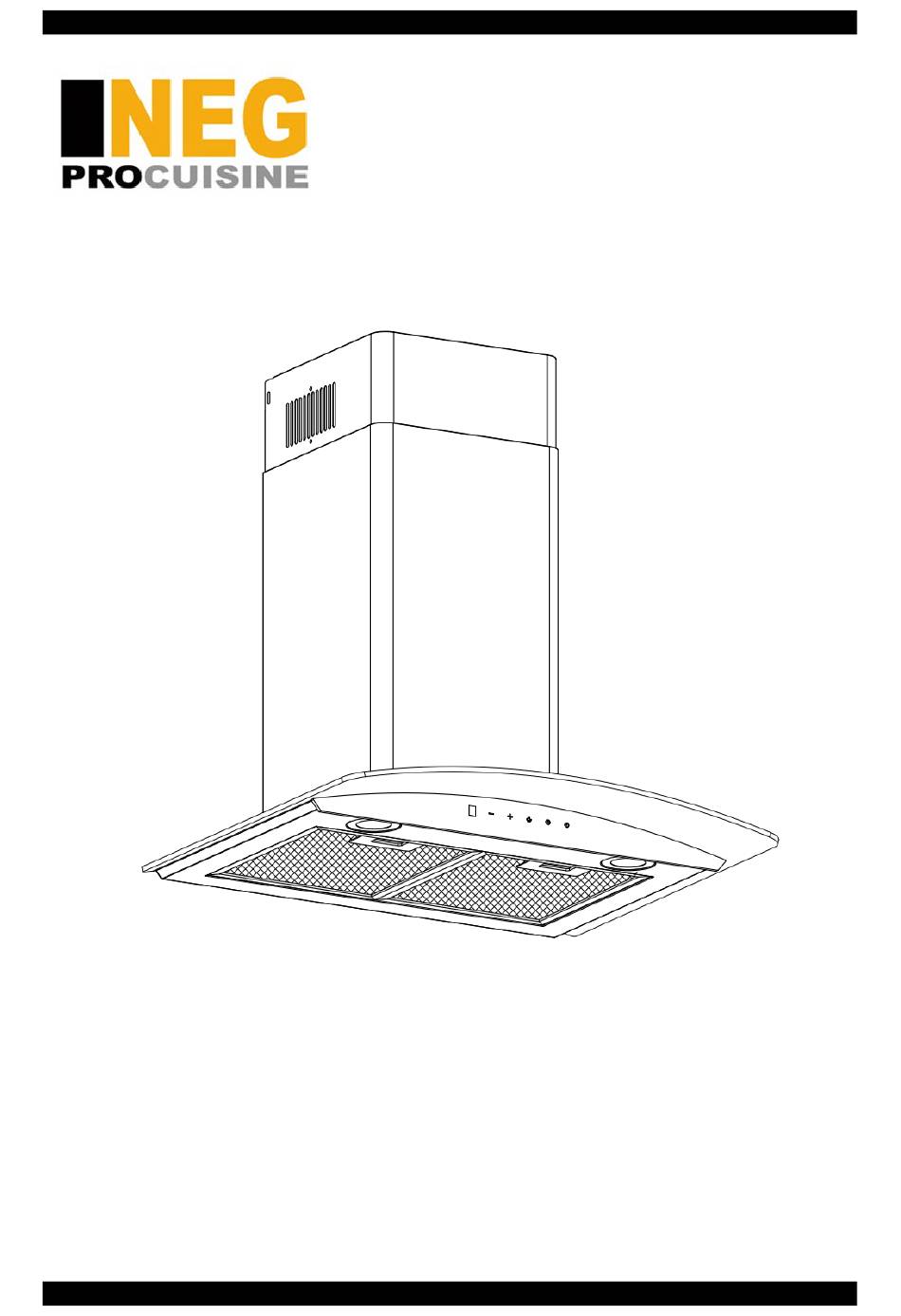

- Seite 1 NEG Design Dunstabzugshaube NEG3860WH NEG Design-Dunstabzugshaube NEG3860WH Kamin-Dunstabzugshauben für die Wandmontage Geeignet für Abluft- und Umluft-Betrieb Handbuch und Montageanleitung NEG Seite 1...
- Seite 2 Kontrolle Teile defekt sein oder fehlen, kontaktieren Sie uns bitte. Sie erhalten in diesem Fall umgehend Ersatz. Benutzen Sie bitte niemals defekte Teile. Die richtige Installation sowie die korrekte Benutzung Ihrer NEG Dunstabzugshaube sind Voraussetzung, damit die Haube optimal arbeiten kann. Um Fehler bei der Installation oder der Benutzung zu vermeiden, empfehlen wir die Vorgaben und Hinweise der HEA (Fachgemeinschaft für effiziente Energieanwendung e.V.) zu berücksichtigen.
- Seite 3 Übersicht Teile ..........................13 Abmessungen und Montagepunkte ....................15 Montieren der Haube ........................15 Stromanschluss..........................15 Abstand zwischen Kochfeld und Dunstabzugshaube..............15 Abstand zum Elektro-Kochfeld...................... 15 Abstand zum Gas-Kochfeld ......................16 Abstand zum Induktions-Kochfeld ....................16 Handbuch und Montageanleitung NEG Seite 3...
- Seite 4 Umweltschutz............................ 19 Entsorgung der Transportverpackung .................... 19 Entsorgung des Altgerätes ......................20 Problemlösungen ..........................20 Zubehör für die NEG3860WH ......................21 Produktdatenblatt gemäß Verordnung der EU-Kommission 65/2014 ........21 Allgemeine Hinweise zu Betrieb, Montage und Sicherheit Bestimmungsgemäße Verwendung Ihre Dunstabzugshaube entspricht den vorgeschriebenen Sicherheitsbestimmungen.
- Seite 5 Gerätehersteller beachtet werden. Beachten Sie bei der der Montage, dass sich lediglich eine Seite der Dunstabzugshaube in unmittelbarer Näher zu einem Hochschrank bzw. einer Wand befinden darf, da ansonsten die die Gefahr eines Hitzestaus besteht. Der Abstand zu Wand oder Schrank muss mindestens 50mm betragen. Handbuch und Montageanleitung NEG Seite 5...
- Seite 6 Die Dunstabzugshaube erreicht ihre optimale Leistung durch ein kurzes, geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser. Sollten sich Rohrbögen nicht vermeiden lassen, achten Sie auf möglichst große Radien. Bei Abluftbetrieb ist es von besonderer Wichtigkeit, dass die Luftmenge, die aus dem Raum Handbuch und Montageanleitung NEG Seite 6...
- Seite 7 Rundrohre: Wir empfehlen einen Innendurchmesser von 150 mm. Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben. Ø 150 mm ca. 177 cm2 Bei abweichenden Rohrdurchmessern sollten Sie auf jeden Fall Dichtstreifen einsetzen. Handbuch und Montageanleitung NEG Seite 7...
- Seite 8 Reinigen sie die Haube auf keinen Fall mit trockenen Tüchern, kratzenden Schwämmen, Scheuermitteln sowie sand-, soda-, säure-, chlorid-haltigen oder sonstigen aggressiven Reinigungsmitteln. Verwenden Sie für die schonende Reinigung der Geräteoberflächen und Bedienelemente ein weiches, feuchtes Tuch, einfaches Spülmittel oder ggf. einen milden Fensterreiniger. Handbuch und Montageanleitung NEG Seite 8...
- Seite 9 Gehäuseteile mit einem feuchten Tuch von abgelagertem Fett zu befreien. Hinweise zu Pflege und Reinigung Um die Funktionsweise Ihrer NEG Dunstabzugshaube zu erhalten, müssen die Fettfilter regelmäßig gereinigt werden. Der Fettfilter nimmt die Fette aus dem Wrasen (Küchendunst) auf. Je mehr Fett der Filter bereits aufgenommen hat, umso mehr nimmt die Leistung des Gerätes ab.
- Seite 10 Es wird 1 Aktivkohle-Filter benötigt. Um den Aktivkohle-Filter einzusetzen bzw. zu wechseln, gehen Sie bitte folgendermaßen vor: 1. Entnehmen Sie die 2 Metall-Fettfilter 2. Setzen Sie den Aktivkohle-Filter in den dafür vorgesehenen Rahmen ein Handbuch und Montageanleitung NEG Seite 10...
- Seite 11 3. Arretieren Sie den Filter mit der Klemme 4. Danach die Fettfilter wieder einsetzen Leuchtmittel – Wechsel NEG Dunstabzugshauben werden mit LED Beleuchtung ausgeliefert. Leuchtmittel sind Verschleißteile und können jederzeit beim Hersteller als Ersatzteil nachbestellt werden. Durch die Verwendung von LED-Strahlern als Arbeitsplatzbeleuchtung wird ein Austausch von defekten Leuchtmitteln jedoch höchst unwahrscheinlich.
- Seite 12 Geschwindigkeit zurück). die LED-Anzeige zeigt "1" an. 4.2Drücken Sie die Taste (Erhöhen) erneut, wenn die Dunstabzugshaube mit der ersten Geschwindigkeit arbeitet, und die LED-Anzeige zeigt "2" an, 4.3Drücken Sie die Taste (Erhöhen) erneut, wenn die Dunstabzugshaube mit der Handbuch und Montageanleitung NEG Seite 12...
- Seite 13 6.2 Wenn der Timer eingestellt ist und Sie die Geschwindigkeiten einstellen, wird der Timer automatisch beendet. Übersicht Teile Bezeichnung Abbildung Anzahl Dunstabzugshaube Glass-Schirm montiert Kamin außen Kamin innen Befestigungsprofil Kamin außen Befestigungsprofil Kamin innen Handbuch und Montageanleitung NEG Seite 13...
- Seite 14 NEG Design Dunstabzugshaube NEG3860WH Dübel 8pcs Schrauben ST4*40mm 4pcs Schrauben ST4*30mm 4pcs Schrauben ST4*8mm 4pcs Schrauben M4*25mm 4pcs T-Bolzen 4pcs Dämpfer Rückschlagklappen（150） 1 pair Kabelbinder als Schlauchschelle（8*550mm） Abluftschlauch 150mm Adapter Handbuch und Montageanleitung NEG Seite 14...
- Seite 15 Sind vom Hersteller des Kochgerätes keine gesonderten Sicherheitsabstände vorgegeben, gelten für kopffreie Dunstabzugshauben im Allgemeinen folgende Vorgaben: Abstand zum Elektro-Kochfeld Zwischen Elektrokochstelle und Dunstabzugshaube sollte ein Mindestabstand von 650 mm eingehalten werden Handbuch und Montageanleitung NEG Seite 15...
- Seite 16 Montieren Sie zwei Halbteile (2) in das Gehäuse (6) ein Bolzen (3) muss nach oben gerichtet sein; die Achse (4) in die Löcher (5) des Gehäuses einführen. Diese Schritte für die 2. Hälfte wiederholen. Handbuch und Montageanleitung NEG Seite 16...
- Seite 17 Durchmessers ab. Dies gilt für die Verrohrung und den Durchbruch. Ist der Durchmesser kleiner verringert sich die Leistung der Haube erheblich. Verbinden Sie den Schlauch fest mit dem Abluft-Mauerkasten. Wie diese Verbindung hergestellt werden muss entnehmen Sie bitte Handbuch und Montageanleitung NEG Seite 17...
- Seite 18 Kamin aufsetzen und fixieren Setzen Sie den zusammengesteckten Kamin auf die Haube auf und fixieren als erstes das untere Befestigungsprofil an den dafür vorgesehenen Löchern in der Wand mit 2 Stück St4x40 Schrauben mit Flachkopf. Handbuch und Montageanleitung NEG Seite 18...
- Seite 19 Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück. Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie diese so schnell wie möglich. Handbuch und Montageanleitung NEG Seite 19...
- Seite 20 Betriebsgeräusch der Haube ist ungewöhnlich laut, und/oder neben dem Betriebsgeräusch treten andere Geräusche auf. Alle NEG Hauben sind im Betrieb gerade im Verhältnis zur Leistung sehr leise. Lautstärke wird allerdings von jedem Menschen individuell wahrgenommen. Daher ist es wichtig, eine objektive Angabe zur Lautstärke zu haben.
- Seite 21 Luftstrom höchste Stufe (m³/h) Luftstrom bei Betrieb auf der Intensivstufe oder Schnelllaufstufe (m3/h) Luftschallemission (niedrigste Stufe) dB(A) Luftschallemission (höchste Stufe) dB(A) A-bewertete Luftschallemissionen (bei Betrieb auf der Intensivstufe oder Schnelllaufstufe) Leistungsaufnahme im 0,48 Bereitschaftszustand (W) Handbuch und Montageanleitung NEG Seite 21...
