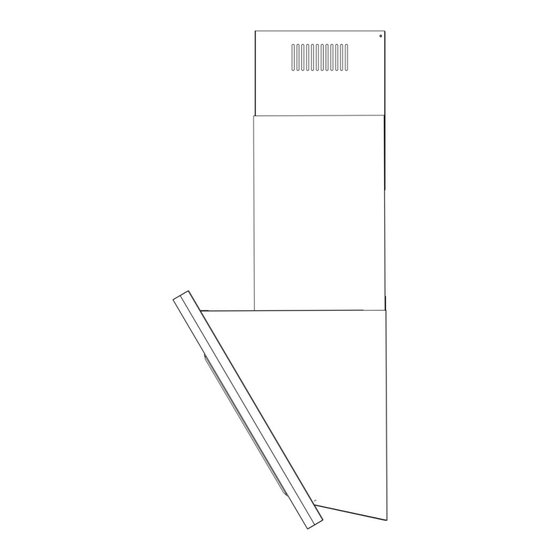

Seite 1: Neg Design Dunstabzugshaube Kf659
NEG Design Dunstabzugshaube KF659 NEG Design Dunstabzugshaube KF659 Kamin-Dunstabzugshauben für die Wandmontage Geeignet für Abluft- und Umluft-Betrieb Handbuch und Montageanleitung NEG Seite 1... -
Seite 2: Einleitung
Beauftragung eines erfahrenen Installateurs für die Montage. Aufgrund des Gewichts und der Abmessungen dieses Produktes empfehlen wir die Montage auf jeden Fall mit 2 Personen durchzuführen. Wir wünschen Ihnen viel Freude mit Ihrer neuen NEG Dunstabzugshaube Handbuch und Montageanleitung NEG Seite 2... -
Seite 3: Inhaltsverzeichnis
NEG Design Dunstabzugshaube KF659 Inhaltsverzeichnis NEG Design Dunstabzugshaube KF659 ..................1 Einleitung ............................2 Inhaltsverzeichnis..........................3 Allgemeine Hinweise zu Betrieb, Montage und Sicherheit ............4 Bestimmungsgemäße Verwendung ....................4 Technische Sicherheit ........................4 Gleichzeitiger Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte ....4 Spezielle Hinweise für Gaskochgeräte .................... -
Seite 4: Allgemeine Hinweise Zu Betrieb, Montage Und Sicherheit
Gleichzeitiger Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte Raumluftabhängige Feuerstätten sind z.B gas-, öl-, holz-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen, die Verbrennungsluft aus dem Aufstellraum beziehen und deren Abgase durch einen Kamin ins Freie abgeführt werden. Handbuch und Montageanleitung NEG Seite 4... -
Seite 5: Spezielle Hinweise Für Gaskochgeräte
Haube kann u.U. durch die zu starke Hitzeeinwirkung beschädigt werden. Betreiben Sie eine Gaskochstelle immer nur mit aufgesetztem Kochgeschirr, und achten Sie beim Platzieren des Kochgeschirrs darauf, dass die Flamme nicht über das Kochgeschirr hinausragt. Handbuch und Montageanleitung NEG Seite 5... -
Seite 6: Sachgemäßer Gebrauch
Zu diesem Zweck sind unbedingt die notwendigen Maßnahmen zum Druckausgleich zu treffen. Dies geschieht entweder durch eine geeignete Zuluft-Öffnung mit zumindest dem gleichen Querschnitt wie die Abluftöffnung, oder durch Einsatz eines Fensterschalters, der eine Inbetriebnahme der Dunstabzugshaube nur bei geöffnetem bzw. gekipptem Fenster zulässt. Handbuch und Montageanleitung NEG Seite 6... -
Seite 7: Umlenkstücke Und Reduzierungen
Bei abweichenden Rohrdurchmessern sollten Sie auf jeden Fall Dichtstreifen einsetzen. Anschluss Abluftrohr Durchmesser 150 mm (empfohlene Größe) Das Abluftrohr direkt am Luftstutzen befestigen und geeignet abdichten. Bei Verwendung eines Aluminiumrohres, den Anschlussbereich vorher glätten. Handbuch und Montageanleitung NEG Seite 7... -
Seite 8: Hinweise Zum Umluft-Betrieb
Zubehör direkt bei NEG bestellbar. Das Umluft-Kit sorgt für einen optimalen Luftstrom im Kamin und verhindert Schimmelbildung und Verschmutzungen hinter dem Kamin und an der Decke über dem Kamin. Bei Interesse wenden Sie sich bitte an NEG um zu erfahren, ob für Ihr Modell ein Umluft-Kit angeboten wird. -
Seite 9: Hinweise Zur Gerätepflege
Funktion der Fettfilter und gelten nicht als Reklamationsgrund. Legen Sie die Filter locker in die Geschirrspülmaschine ohne sie zu biegen oder einzuklemmen. HINWEIS: Reinigen Sie sehr stark verschmutzte Metall-Fettfilter nicht zusammen mit anderem Geschirr. Handbuch und Montageanleitung NEG Seite 9... - Seite 10 Reinigungsmittel ab. Für sehr hartnäckige Verschmutzungen können Sie auf im Handel erhältliche Fettlöser-Sprays zurückgreifen. Vor dem Ein- und Ausbau der Fettfilter ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Handbuch und Montageanleitung NEG Seite 10...
-
Seite 11: Aktivkohlefilter Für Den Umluft-Betrieb
Loch im Gebläse. Die Schale wird einfach in die beiden kleinen Schienen geschoben. Kondensate, die sich im Gebläse mit der Zeit bilden, fließen durch das Loch ab, werden in der Schale aufgefangen und können dann leicht und sauber entsorgt werden. Handbuch und Montageanleitung NEG Seite 11... -
Seite 12: Leuchtmittel - Wechsel
NEG Design Dunstabzugshaube KF659 Leuchtmittel – Wechsel NEG Dunstabzugshauben werden mit LED Beleuchtung ausgeliefert. Leuchtmittel sind Verschleißteile und können jederzeit beim Hersteller als Ersatzteil nachbestellt werden. Durch die Verwendung von LED-Strahlern als Arbeitsplatzbeleuchtung wird ein Austausch von defekten Leuchtmitteln jedoch höchst unwahrscheinlich. Lebensdauer, Zuverlässigkeit und Energieeffizienz liegen erheblich über jedem herkömmlichen Leuchtmittel, sei es Halogen,... -
Seite 13: Bedieneinheit / Fernbedienung
Durch Aktivierung der Nachlaufautomatik bleibt die Haube auf der eingestellten Stufe für weitere 1 Min. in Betrieb und schaltet danach automatisch ab. Während dieser Zeit kann die Haube durch Deaktivierung dieser Funktion jederzeit in den normalen Betrieb zurückgesetzt werden. Handbuch und Montageanleitung NEG Seite 13... -
Seite 14: Montagehinweise
Sachgemäße Montage - Position und Höhe Die Montage einer kopffreien Dunstabzugshaube von NEG ist in kurzer Zeit von 2 Personen zu bewerkstelligen. Wir empfehlen allerdings, die Montage von einem Fachmann durchführen zu lassen. NEG haftet nicht für Schäden die bei, oder durch unsachgemäße Montage entstanden sind. -
Seite 15: Neg Design Dunstabzugshaube
21 - Glasschirm 2 22 – Hauben Korpus 23 - Grundschacht 24 - Teleskopschacht 25 - Montageblech für Teleskopschacht 26 - Schraube 6 x 80 mm & 8x80mm 27 - Schraube 4 x 6 mm Handbuch und Montageanleitung NEG Seite 15... - Seite 16 NEG Design Dunstabzugshaube KF659 Handbuch und Montageanleitung NEG Seite 16...
-
Seite 17: Montieren Der Haube
2. Legen Sie die Haube umgedreht auf einen Tisch oder den Boden. Legen Sie ein Stück Karton unter, damit die empfindliche Oberfläche nicht verkratzt 3. Die Haube sollte innerhalb eines Radius von ca. 0.8m vom Stromstecker montiert werden Montage-Skizze Handbuch und Montageanleitung NEG Seite 17... -
Seite 18: Schritt 1. - Bohrungen
Wichtig: Wird die Abluft zu einer Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen oder einer Rückschlagklappe (nicht im Lieferumfang) versehen werden. Beauftragen Sie damit den Fachbetrieb der den Wanddurchbruch vornimmt. Handbuch und Montageanleitung NEG Seite 18... -
Seite 19: Schritt 5 - Anschluss An Einen Abluft Kanal Oder Als Direkte Abluft
• Einen Funktionstest durchführen (siehe Kapitel „Bedienung der Haube”). Technische Daten Spannung: 220 V ~240V Frequenz: 50 Hz Motorleistung: 180 W Anzahl der Normalstufen: 5 Beleuchtung: 2 x1.5W Gesamtleistung (Anschlusswert):183 W Stromaufnahme: 1,20 A Schutzklasse: 1 Länge Netzanschlusskabel: 1,5 m Abluftanschluss: Ø150mm Handbuch und Montageanleitung NEG Seite 19... -
Seite 20: Umweltschutz
Schalten Sie die Haube ab und prüfen ob das Gerät korrekt an das Abluftsystem angeschlossen ist. Haube arbeitet nicht so effektiv wie gewohnt Reinigen Sie die verwendeten Filter. Durch Fett und Staub verringert sich mit der Zeit die Leistung der Haube. Handbuch und Montageanleitung NEG Seite 20... -
Seite 21: Kundenservice
Dose sitzt, bzw. der Festanschluss korrekt installiert wurde. Wenn die Stromversorgung als Fehlerquelle ausgeschlossen werden kann, kontaktieren Sie bitte sofort den Kundendienst. Kundenservice Bei weiteren Fragen oder Problemen wenden Sie sich bitte an den NEG Kundenservice Tel. +49 (0)69/57 80 89 37- Fax: +49 (0)3222/10 900 25 email: service@neutrends.de...
