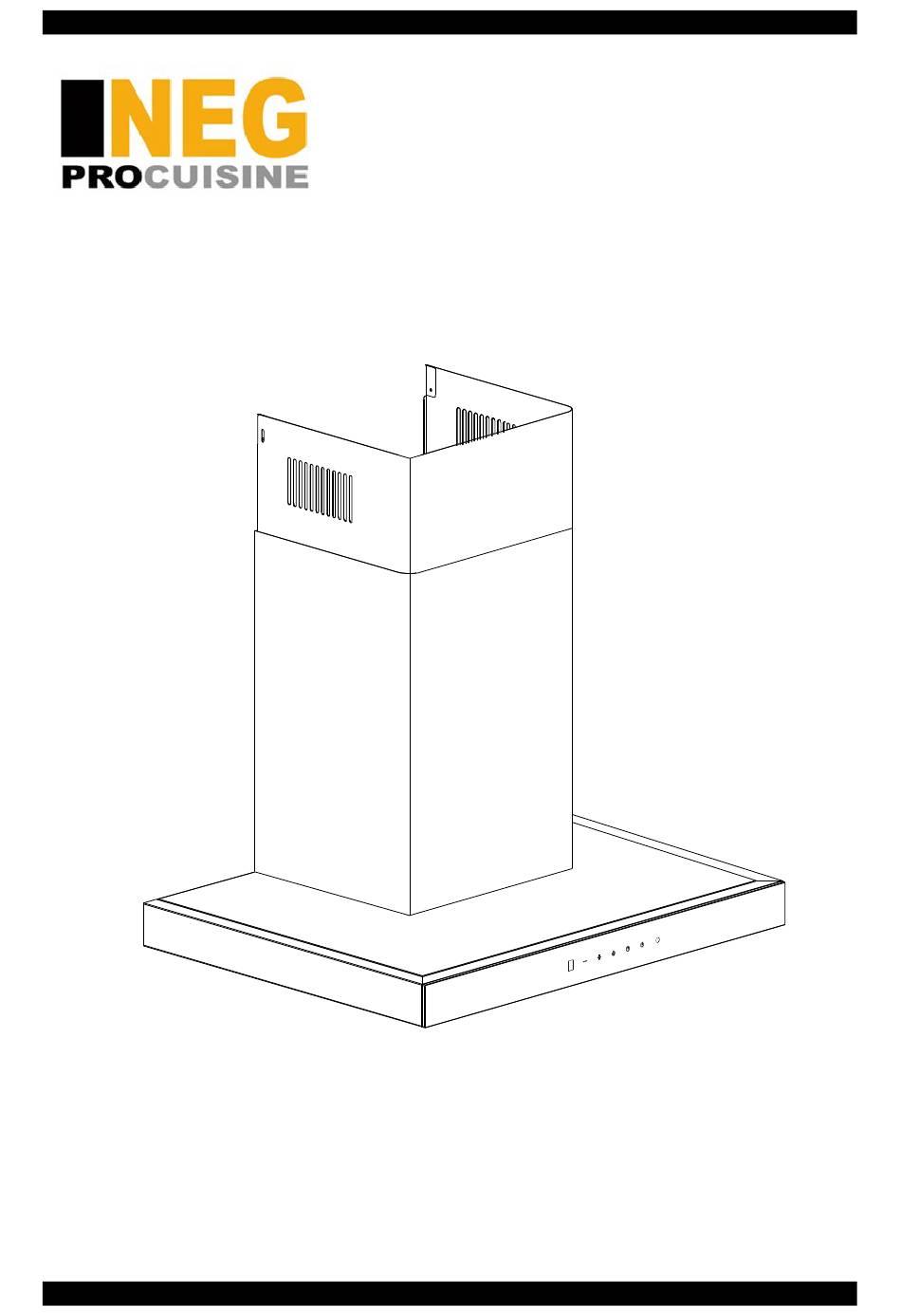

- Seite 1 NEG Design Dunstabzugshaube NEG3660WH NEG Design-Dunstabzugshaube NEG3660WH Kamin-Dunstabzugshaube für die Wandmontage Geeignet für Abluft- und Umluft-Betrieb Handbuch und Montageanleitung NEG Seite 1...
-
Seite 2: Einleitung
Kontrolle Teile defekt sein oder fehlen, kontaktieren Sie uns bitte. Sie erhalten in diesem Fall umgehend Ersatz. Benutzen Sie bitte niemals defekte Teile. Die richtige Installation sowie die korrekte Benutzung Ihrer NEG Dunstabzugshaube sind Voraussetzung, damit die Haube optimal arbeiten kann. Um Fehler bei der Installation oder der Benutzung zu vermeiden, empfehlen wir die Vorgaben und Hinweise der HEA (Fachgemeinschaft für effiziente Energieanwendung e.V.) zu berücksichtigen. -
Seite 3: Inhaltsverzeichnis
Tastenbelegung von links nach rechts: ................... 12 Einschalten: ............................ 12 Power-Taste: ........................... 12 Taste (Lampe):..........................12 Erhöhen - Taste:..........................12 Verringern - Taste ........................... 13 Nachlauf-Taste (Timer): ......................... 13 Montieren der Haube ........................13 Stromanschluss..........................13 Handbuch und Montageanleitung NEG Seite 3... -
Seite 4: Allgemeine Hinweise Zu Betrieb, Montage Und Sicherheit
Sie es nicht einbauen oder installieren! Bei Beschädigung der Anschlussleitung der Dunstabzugshaube, muss diese durch einen Fachmann ersetzt werden, um Gefährdungen zu vermeiden. Die Montage (einschließlich elektrischer Anschluss), die Wartung und/oder Reparatur der Dunstabzugshaube müssen und dürfen nur von einer Fachkraft durchgeführt Handbuch und Montageanleitung NEG Seite 4... -
Seite 5: Verletzungsgefahr Durch Scharfe Kanten
Einhaltung des Grenzwertes nicht sicher. HINWEIS: Ziehen Sie vor der Installation der Dunstabzugshaube zur Beurteilung Ihrer persönlichen Belüftungssituation auf jeden Fall den Rat des zuständigen Schornsteinfeger- Meisters hinzu. Bei Umluft-Betrieb, ist der Betrieb i.d.R. ohne Einschränkung möglich. Handbuch und Montageanleitung NEG Seite 5... -
Seite 6: Spezielle Hinweise Für Gaskochgeräte
Soll die Abluft in einen nicht in Betrieb befindlichen Rauch- oder Abgaskamin geführt werden, ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. Handbuch und Montageanleitung NEG Seite 6... -
Seite 7: Umlenkstücke Und Reduzierungen
Luftleistung und zu einer Geräuscherhöhung. Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden. Für Beanstandungen, die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung. Handbuch und Montageanleitung NEG Seite 7... -
Seite 8: Rohrverbindung
Montage auch auf eventuell zu montierende Sonderzubehörteile. Achten Sie auf den Mindestabstand zwischen Kochstelle und Dunstabzugshaube (siehe “Sicherheitshinweise”) Hinweise zur Gerätepflege Verletzungsgefahr Vor einer intensiven Reinigung und Pflege des inneren Gehäusebereiche ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu Handbuch und Montageanleitung NEG Seite 8... -
Seite 9: Reinigung Der Geräteoberflächen
Gehäuseteile mit einem feuchten Tuch von abgelagertem Fett zu befreien. Pflege und Reinigung Fett-Filter Für die optimale Funktion und Effektivität Ihrer NEG Dunstabzugshaube sowie aus Sicherheitsgründen, müssen die Fettfilter regelmäßig gereinigt werden. Der Fettfilter nimmt Fette aus dem Wrasen (Küchendunst) auf. Je mehr Fett der Filter bereits aufgenommen hat, umso mehr nimmt die Leistung des Gerätes ab. -
Seite 10: Entfernen Und Einsetzen Der Metall-Fettfilter
Dunstabzugshaube vom Fett. regelmäßig gereinigt bzw. gewechselt Säubern Sie Oberflächen aus Glas werden. und Metall mit einem Mikrofasertuch. Befreien Sie den Innenraum der Dunstabzugshaube vom Fett. Säubern Sie Oberflächen aus Edelstahl mit einem Mikrofasertuch. Handbuch und Montageanleitung NEG Seite 10... -
Seite 11: Aktivkohlefilter Für Den Umluft-Betrieb
Filters durch Drehen des Filters 3. Anschließend die Fett-Filter wieder einsetzen. Leuchtmittel – Wechsel NEG Dunstabzugshauben werden mit LED Beleuchtung ausgeliefert. Leuchtmittel sind Verschleißteile und können als Ersatzteil nachbestellt werden. Vor dem Wechsel der LED den Netzstecker ziehen bzw. Sicherung ausschalten! Um Verschmutzungen im Hauben-Inneren zu verringern, sind die LED-Strahler der Arbeitsplatzbeleuchtung bündig in den Hauben-Körper eingelassen. -
Seite 12: Inbetriebnahme - Bedienung
Geschwindigkeit zurück). die LED-Anzeige zeigt "1" an. 4.2Drücken Sie die Taste (Erhöhen) erneut, wenn die Dunstabzugshaube mit der ersten Geschwindigkeit arbeitet, und die LED-Anzeige zeigt "2" an. 4.3Drücken Sie die Taste (Erhöhen) erneut, wenn die Dunstabzugshaube mit der Handbuch und Montageanleitung NEG Seite 12... -
Seite 13: Verringern - Taste
Sie die Kochstelle während der Montage der Haube ab, um Schäden an der Kochstelle zu vermeiden. Achten Sie auf gute Festigkeit und Tragfähigkeit der Wand. Montieren Sie die Haube mittig über die Kochstelle Handbuch und Montageanleitung NEG Seite 13... -
Seite 14: Übersicht Teile
Kamin innen Befestigungsprofil Kamin außen Befestigungsprofil Kamin innen Haken-Profil für Hauben-Aufhängung Dübel Schrauben ST4*40mm Schrauben ST4*30mm Schrauben ST4*8mm Rückschlagklappen（150） 1 Paar Kabelbinder als Schlauchschelle （8*550mm） Abluftschlauch（150MM*2M） Akivkohle-Filter GF09 (nicht im Lieferumfang enthalten, optional bestellbar) Handbuch und Montageanleitung NEG Seite 14... -
Seite 15: Abmessungen Und Bohrpunkte
NEG Design Dunstabzugshaube NEG3660WH Abmessungen und Bohrpunkte 6 0 0 Handbuch und Montageanleitung NEG Seite 15... -
Seite 16: Bohrungen Und Dübel Setzen
Verwenden Sie ein passendes Abluftrohr oder den beiliegenden Abluftschlauch Ø 150 mm. Der Schlauch darf nicht geknickt werden. Setzen Sie den Schlauch auf den Stutzen der Dunstabzugshaube zwischen Innen- und Außenring. Fixieren Sie dann den Schlauch am Stutzen mit dem beiliegenden Kabelbinder. (Abb. 4) Abbildung 3 Handbuch und Montageanleitung NEG Seite 16... -
Seite 17: Rückschlagklappen Einsetzen
Setzen Sie die Dunstabzugshaube mit 2 Personen auf das Hakenprofil. Entfernen Sie anschließend die Fett-Filter, um die Sicherheitsschrauben einsetzen zu können. Verwenden Sie 2 Stück Schrauben ST4*30mm, um die Dunstabzugshaube zu befestigen, und setzen Sie anschließend die Fett-Filter wieder ein (siehe Abbildung 7). Abbildung 6 Handbuch und Montageanleitung NEG Seite 17... -
Seite 18: Befestigen Des Äußeren Kamins
Stecken Sie den Stromstecker in die Steckdose, die sich im optimalen Fall hinter dem Kamin befindet. Passen Sie dann den Innenkamin an die Position der Innenkaminhalterung an und befestigen Sie ihn mit 2 Stück ST4*8mm Schrauben. Handbuch und Montageanleitung NEG Seite 18... -
Seite 19: Korrekter Anschluss Abluftschlauch (Nur Bei Abluftbetrieb)
Verengungen. Entsorgung der Transportverpackung Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und Handbuch und Montageanleitung NEG Seite 19... -
Seite 20: Entsorgung Des Altgerätes
Betriebsgeräusch der Haube ist ungewöhnlich laut, und/oder neben dem Betriebsgeräusch treten andere Geräusche auf. NEG Hauben sind im Betrieb gerade im Verhältnis zur Leistung sehr leise. Lautstärke wird allerdings von jedem Menschen individuell wahrgenommen. Daher ist es wichtig, eine objektive Angabe zur Lautstärke zu haben. -
Seite 21: Zubehör Für Die Neg3860Wh
83,1 Effizienzklasse des Fettabscheidegrads Luftstrom niedrigste Stufe (m³/h) Luftstrom höchste Stufe (m³/h) Luftstrom bei Betrieb auf der Intensivstufe oder Schnelllaufstufe (m3/h) Luftschallemission (niedrigste Stufe) dB(A) Luftschallemission (höchste Stufe) dB(A) Leistungsaufnahme im 0,41 Bereitschaftszustand (W) Handbuch und Montageanleitung NEG Seite 21...
