die filter
die Phasenlage
16.02: Als weitere Information können Sie sich die
Phasenlage der Kanäle untereinander anschauen.
Um die Darstellung wie rechts angezeigt
aufzurufen benutzen Sie bitte die Schaltfläche
„Zeige Phase". Hier könne Sie die Phasenlage der
Kanäle untereinander überprüfen.
Ein erneuter Klick auf die Schaltfläche die nun
„Zeige Filter" heißt, bringt Sie wieder zurück zur
Darstellung aus 16.01.
das summensignal
Achtung: Sämtliche oben angezeigten Werte sind rechnerisch ermittelt und keine absoluten Werte. In
Abhängigkeit der verwendeten Lautsprecher, den Einbaupositionen und noch weiterer Faktoren können die
gemessenen Werte im Fahrzeug von den obigen Darstellungen abweichen.
As-Dsp
bedienungsAnleitunG
Seite 16

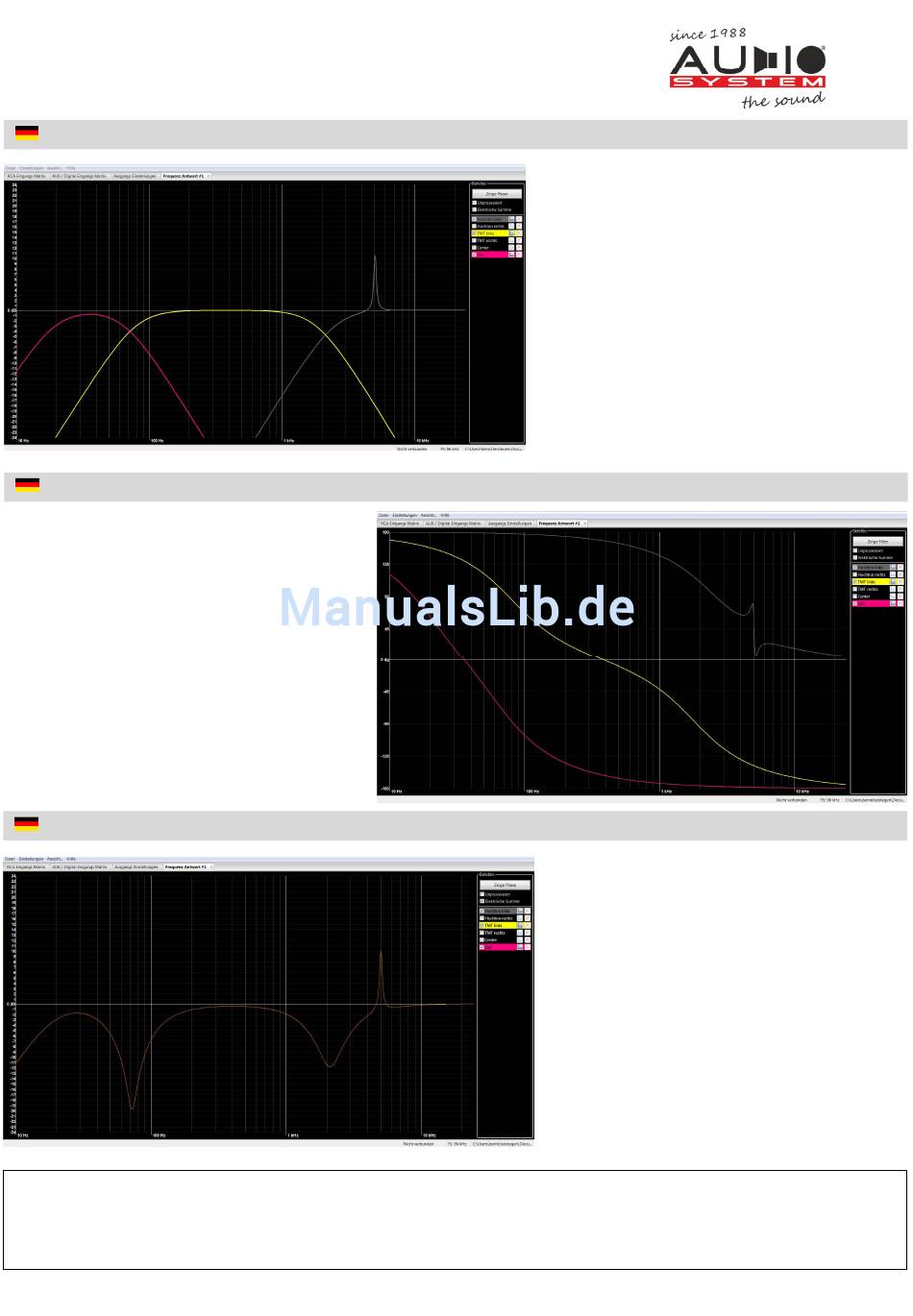

16.01: Der Tab Frequenzantwort kann viele nützliche
Informationen anzeigen.
Wählen Sie den oder die Lautsprecher aus, deren
Einstellungen Sie darstellen möchten. Zur Auswahl
eines Kanals setzen Sie einfach ein Häkchen vor dem
entsprechenden Kanal.
Im Beispiel links ist das der Hochtöner links, der TMT
links und der Subwoofer. Hier sehen Sie nun welche
Filter gesetzt wurden. Im Hochtonkanal, hier grau
dargestellt, sehen Sie außerdem noch den EQ den wir
gesetzt haben. Ein sehr schmalbandiger EQ mit
einem Eingriff bei 5kHz, einem GAIN von 12dB sowie
auch einer Flankensteilheit von 12dB. Der EQ ist
schmalbandig weil ein hoher Q Faktor von 20 gewählt
wurde.
16.03: Des Weiteren können Sie sich noch das
Summensignal aller gewählten Kanäle anzeigen
lassen.
In der Darstellung aus 16.01 können Sie zwischen der
Anzeige der Filter und der Anzeige der daraus
resultierenden elektrischen Summe wählen. Um sich
die elektrische Summe der Kanäle darstellen zu
lassen setzten Sie bitte ein Häkchen im Feld
„Elektrische Summe"
Daraufhin erhalten Sie die linke Darstellung.
