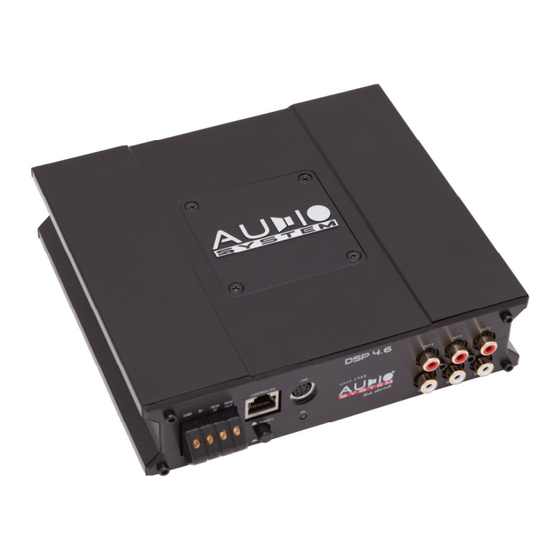

As-Dsp 4.6 und 8.12
vielen dank
Wir beglückwünschen Sie zum Erwerb eines hochwertigen AUDIO SYSTEM Produktes.
Wichtig: Lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme des Gerätes
vollständig durch.
Achtung:
Beachten Sie die Vorschriften und Hinweise Ihres Automobilherstellers und achten Sie beim
Anschließen auf die richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder einen Austausch. Heben
Sie Ihren Kaufbeleg, die Bedienungsanleitung und die Originalverpackung sorgfältig auf.
Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern
Achtung:
und dadurch während der Fahrt Gefahren auslösen. AUDIO SYSTEM Germany übernimmt keine
Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder
Missbrauch seiner Produkte entstehen. Wir empfehlen Ihnen, die Installation von einer Fachwerkstatt /
Einbauspezialist vornehmen zu lassen, da ein fachgerechter Einbau und Anschluss die Voraussetzung für ein
klanglich perfektes Ergebnis ist.
WARNUNG: Bei unsachgemäßer Einstellung des as-dsp können die angeschlossenen Lautsprecher
zerstört werden. Wir empfehlen die Einstellung des as-dsp von einem hierfür ausgebildeten Fachmann
vornehmen zu lassen.
Der as-dsp ist für die Verwendung in Kraftfahrzeugen vorgesehen, deren 12 Volt Minuspol
Achtung:
an Masse anliegt. Die Verwendung des as-dsp an anderen Anlagen kann zu Schäden an Ihrem as-dsp
führen. Um den as-dsp zu installieren und mit dem Stromnetz Ihres Kraftfahrzeuges zu verbinden beachten
Sie bitte unbedingt die Hinweise in der Einbauanleitung.
Bedienungsanleitung
Seite 1
Werbung
Inhaltszusammenfassung für Audio System As-Dsp 4.6
- Seite 1 Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern Achtung: und dadurch während der Fahrt Gefahren auslösen. AUDIO SYSTEM Germany übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen. Wir empfehlen Ihnen, die Installation von einer Fachwerkstatt / Einbauspezialist vornehmen zu lassen, da ein fachgerechter Einbau und Anschluss die Voraussetzung für ein...
- Seite 2 As-Dsp bedienungsAnleitunG Anschluss- und bedienelemente 4.6 9 10 11 RCA Eingang 1 und 2 Masse ( Minus Pol Fahrzeugbatterie) +12 VOLT ( Plus Pol Fahrzeugbatterie) RCA Eingang 3 und 4 Gain-Regler für Eingang 1 und 2 Remote IN Hochpegel Eingang 1,2,3 und 4 Remote OUT Gain-Regler für Eingang 3 und 4 RJ50 Anschluss für Fernbedienung...
- Seite 3 As-Dsp bedienungsAnleitunG Anschluss- und bedienelemente AS DSP 4.6 Low-Level RCA Vorverstärkereingang IN 1, IN 2, IN 3 und IN 4. Zum Anschluss externer Signalquellen wie z.B. dem Autoradio oder einer sonstigen Quelle mit RCA/Chinch Anschluss. Verbinden Sie mit Hilfe eines RCA/Cinchkabel in geeigneter Länge den Ausgang Ihrer Signalquelle, z.B.
- Seite 4 16 RCA Eingänge und bis zu 24 RCA Ausgänge möglich. Um zwei as-dsp miteinander zu verlinken ist ein optionales Link-Kabel mit der Bezeichnung Z-dsp link bei Ihrem autorisierten audio system Partner erhältlich. achtung: Auch wenn zwei as-dsp miteinander verlinkt sind muss die Einstellung bei jedem as-dsp über die Software separat vorgenommen werden! Diese Anzeige informiert über den Betriebszustand des as-dsp.
- Seite 5 As-Dsp bedienungsAnleitunG Anschluss- und bedienelemente 8.12 12 13 14 15 16 Optischer SPDIF Ausgang RCA Eingang 1 und 2 Masse ( Minus Pol Fahrzeugbatterie) RCA Eingang 3 und 4 +12 VOLT ( Plus Pol Fahrzeugbatterie) Gain-Regler für Eingang 1 und 2 Remote IN Hochpegel Eingang 1,2,3 und 4 Remote OUT...
- Seite 6 As-Dsp bedienungsAnleitunG Anschluss- und bedienelemente AS-DSP 8.12 Low-Level RCA Vorverstärkereingang In1, In2, In3 und In4. Zum Anschluss externer Signalquellen wie z.B. dem Autoradio oder einer sonstigen Quelle mit RCA/Cinch Anschluss. Verbinden Sie mit Hilfe eines RCA/Cinch-Kabels in geeigneter Länge den Ausgang Ihrer Signalquelle, z.B.
- Seite 7 Achtung: Dieser SD-Karten Einschub ist nur für geeignete Micro-SD Karten vorgesehen. Die Micro SD Karte AS-DSP SD ist nicht Teil des Lieferumfangs und kann separat erworben werden. Bitte wenden Sie sich an Ihren audio system Fachhändler. Über diesen Mini-USB Anschluss kann ein Computer oder Laptop mit dem DSP verbunden werden. Hierzu liegt dem as-dsp ein entsprechendes Kabel bei.
- Seite 8 16 RCA Eingänge und bis zu 24 RCA Ausgänge möglich. Um zwei as-dsp miteinander zu verlinken ist ein optionales Link-Kabel mit der Bezeichnung Z-dsp link bei Ihrem autorisierten audio system Partner erhältlich. achtung: Auch wenn zwei as-dsp miteinander verlinkt sind muss die Einstellung bei jedem as-dsp über die Software separat vorgenommen werden! Diese Anzeige informiert über den Betriebszustand des as-dsp.
- Seite 9 As-Dsp bedienungsAnleitunG einstellungen 9.01: Grundsätzliches zur Anwendung. Die GUI der Anwendung lässt sich weitestgehend Ihren persönlichen Bedürfnissen und/oder Vorlieben anpassen. Die Software lässt sich sowohl mit der Tastatur als auch der Maus vollständig bedienen! Viele Dinge lassen sich über Kurzbefehle erledigen. Eine Liste der Tastaturkürzel finden Sie auf der letzten Seite dieser Anleitung Über die Schaltfläche „Maximieren“...
- Seite 10 10.02: Wenn Sie ein neues Setup erstellen werden Sie hierbei von einem Assistenten unterstützt. Zunächst geben Sie bitte an welches Produkt Sie einstellen möchten. In diesem Fall den AS-DSP 4.6. Vergeben Sie für dieses Setup im Feld „Namen des Setups“ einen aussagekräftigen Namen.
- Seite 11 As-Dsp bedienungsAnleitunG Verwaltung der ein- und Ausgänge 11.01: In diesem Fenster können Sie folgendes festlegen: Aktiv: Welcher Kanal ist aktiv. Alias: Hier können Sie den Ausgangskanälen eigene Namen geben. Balance /Fader: Über den Monitor der Software sowie über die optionale Fernbedienungen können Sie Balance und Fader einstellen.
- Seite 12 As-Dsp bedienungsAnleitunG Matrix Mixer RCA eingänge 12.01: Bei dieser Konstellation wurden schon im Werkssystem die Frequenzen aufgeteilt. Ein Beispiel. In1 ist der Hochton links und In2 der Mittelton links. Sagen wir In1 geht von 2kHz bis 20kHz und In2 von 20Hz bis 2kHz.
- Seite 13 As-Dsp bedienungsAnleitunG Matrix Mixer AUX und DIgital eingänge 13.01: Über den Reiter AUX / Digital Eingangs-Matrix gelangen Sie in die Matrix des AUX- UND des Digitaleingangs. Die Vorgehensweise entspricht der Vorgehensweise zur Zuordnung bei den RCA Eingängen. Matrix Mixer AUX und DIgital eingänge 13.02: In der AUX / Digital Eingangs-Matrix haben Sie noch weitere Möglichkeiten.
- Seite 14 As-Dsp bedienungsAnleitunG ausgangs einstellungen 14.01: Wenn der Tab „Ausgangs Einstellungen“ angeklickt wird öffnet sich folgendes Bild. Die Anzahl der angezeigt Kanäle hängt davon ab welchen DSP oder welche DSP Endstufe Sie benutzen. Für eine bessere Übersichtlichkeit zerlegen wir das Bild in 5 Sektionen und schauen uns die Sektionen einzeln an.
- Seite 15 As-Dsp bedienungsAnleitunG Sektion 5 EQ 15.01: EQ Bypass: Deaktiviert sämtliche getroffenen EQ Einstellungen. Neu: Nach einem Klick auf dieses drop-down können Sie den Kanal wählen. Hiermit kann die Reihenfolge der einzelnen EQs geändert werden. Hier löschen Sie einen gesetzten EQ. Hier kann die Frequenz für den EQ Eingriff gewählt werden.
- Seite 16 As-Dsp bedienungsAnleitunG die filter 16.01: Der Tab Frequenzantwort kann viele nützliche Informationen anzeigen. Wählen Sie den oder die Lautsprecher aus, deren Einstellungen Sie darstellen möchten. Zur Auswahl eines Kanals setzen Sie einfach ein Häkchen vor dem entsprechenden Kanal. Im Beispiel links ist das der Hochtöner links, der TMT links und der Subwoofer.
- Seite 17 As-Dsp bedienungsAnleitunG setup auf dem pc speichern 17.01: Um ein Setup auf dem PC zu speichern gehen Sie bitte wie nachfolgend beschrieben vor. Für ein neu erstelltes Setup klicken Sie auf den Reiter „Datei“. Im darauf erscheinenden Drop-Down Menü klicken Sie auf „Setup speichern unter“.
- Seite 18 As-Dsp bedienungsAnleitunG ein setup als preset speichern Sie können bis zu 10 Presets auf dem AS-DSP speichern. Um die Vorteile mehrerer gespeicherter Setups nutzen zu können brauchen Sie eine Fernbedienung. Mit Hilfe der Fernbedienung können Sie die unterschiedlichen Setups dann aufrufen. Hierbei spielt es keine Rolle ob Sie sich für die Kabelgebundene Fernbedienung oder die Infrarot Fernbedienung entscheiden.
-
Seite 19: Funktion
As-Dsp bedienungsAnleitunG tastaturkürzel as-dsp software Tastenkürzel Funktion Strg+N Erstellt ein neues Set up Strg+O Öffnet ein Set up aus der Datenbank Strg+S Speichert das bestehende Set up Alt+C Verbindet den DSP mit der Software Alt+P Öffnet den preset manager Alt+M Öffnet die Kanalzuordnung Alt+B Öffnet die Einstellung für Bass und Höhen... - Seite 20 As-Dsp bedienungsAnleitunG inhaltsverzeichnis Seite Thema Kapitel Einführung Übersicht AS-DSP 4.6 Bilder Übersicht Beschreibung AS DSP 4.6 Übersicht Beschreibung AS DSP 4.6 Übersicht AS-DSP 8.12 Bilder Übersicht Beschreibung AS DSP 8.12 Übersicht Beschreibung AS DSP 8.12 Übersicht Beschreibung AS DSP 8.12 Grundeinstellung der Bedienoberfläche...
- Seite 21 As-Dsp bedienungsAnleitunG inhaltsverzeichnis Seite Thema Kapitel Übersicht EQ 15.01 Einen EQ hinzufügen 15.02 Gain Eingang und Ausgang 15.03 Der Gain im Equalizer 15.04 Frequenzantwort Filter 16.01 Frequenzantwort Phasenlage 16.02 Frequenzantwort Summensignal 16.03 Setup auf den PC speichern 17.01 Ein gespeichertes Setup erneut aufrufen 17.02 Muting ACHTUNG...
