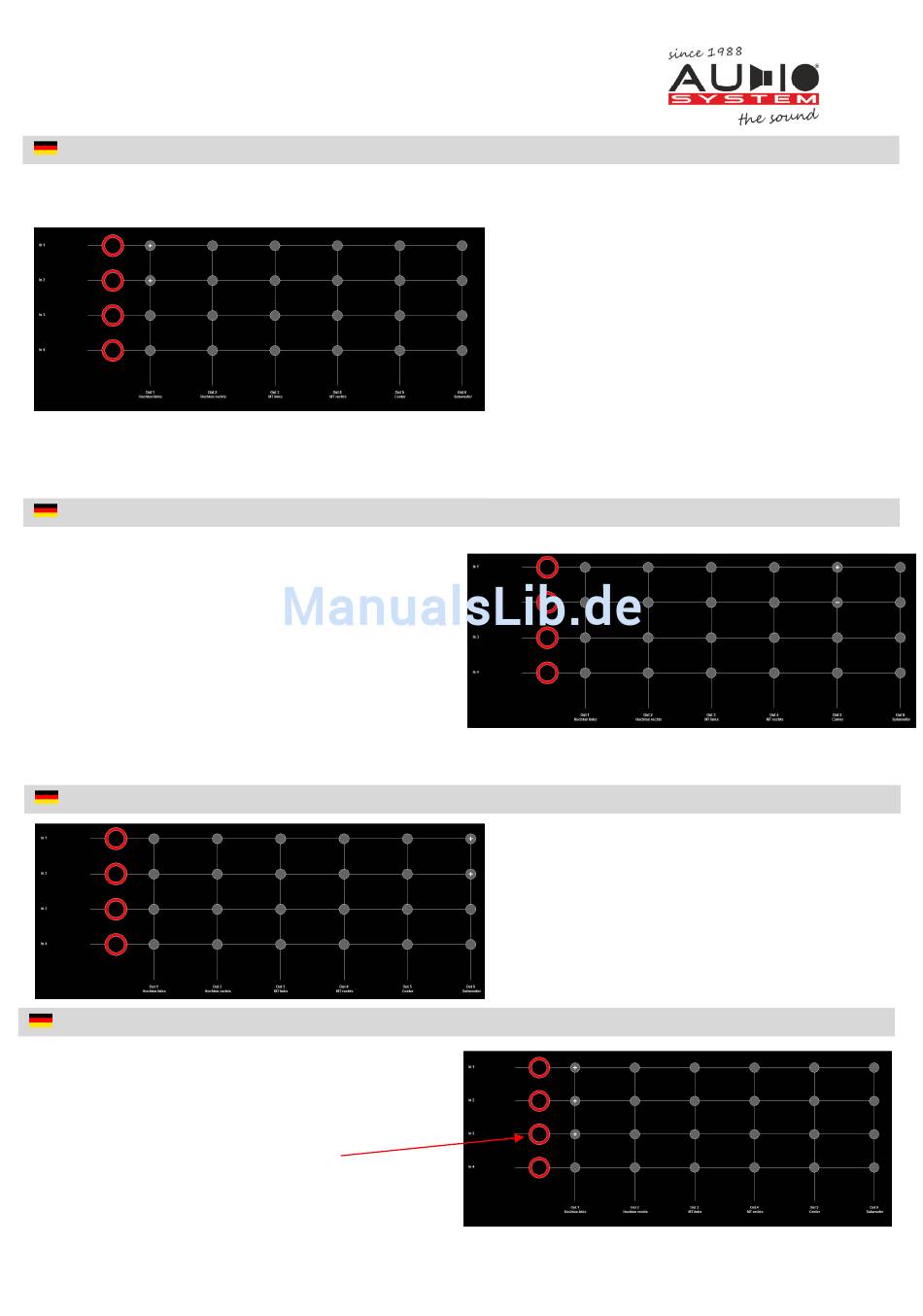

Matrix Mixer RCA eingänge
Matrix Mixer differenzsignal RCA eingänge
12.02: Nun möchten wir noch einen Center-Speaker
generieren.
Um einen Center-Speaker zu generieren brauchen wir ein
Differenzsignal. D.h. wir nehmen z.B. vom linken Kanal das
Signal „in Phase" und vom rechten Kanal das „invertierte
Signal". In unserem Beispiel haben wir In1 als Signal „in
Phase" (
+
) und In2 als „invertiertes Signal" (
zusammengeführt. Das Ergebnis ist ein Differenzsignal
welches in unserem nebenstehenden Beispiel am Ausgang
Out5 anliegt. Dieses Differenz-Signal kann jetzt für einen
Center-Speaker verwendet werden.
Matrix Mixer Summensignal RCA eingänge
Matrix Mixer De-Delay RCA eingänge
12.04: Als weiteres Werkzeug zur Optimierung des Klangbildes
bietet der AS-DSP die Möglichkeit eine ggf. vorhandene
Laufzeit-Korrektur im Werkssystem wieder rückgängig zu
machen. Dies geschieht über die roten Kreise.
As-Dsp
bedienungsAnleitunG
-
)
Seite 12
12.01: Bei dieser Konstellation wurden schon im
Werkssystem die Frequenzen aufgeteilt.
Ein Beispiel. In1 ist der Hochton links und In2 der Mittelton
links. Sagen wir In1 geht von 2kHz bis 20kHz und In2 von
20Hz bis 2kHz. Um hier wieder ein vollwertiges Signal von
20Hz bis 20kHz auf einen Ausgang zu bekommen müssen
diese Kanäle wieder zusammen gemischt werden.
In1 und In2 liegen zu jeweils 50% (in der Summe zu 100%)
auf Out1. Somit sind die beiden Kanäle zu einem
vollwertigen Kanal von 20Hz bis 20kHz auf Out1 gemischt.
Das lässt sich bis auf die 8 Eingänge (dann jeweils zu
12,5%) des AS DSP 8.12 beliebig fortführen. Die
prozentuale Aufteilung erfolgt hierbei automatisch und
symmetrisch.
12.03: Ein Summensignal wird üblicherweise für einen
Subwoofer erstellt. Dies bietet den Vorteil, dass die Signale
aus beiden Kanälen (rechts und links) an den Subwoofer
weiter geleitet werden.
Beispiel für die Erstellung eines Summensignals. Im linken
Beispiel wurde nun In1 (linker Kanal) und In2 (rechter
Kanal) zu jeweils 50% auf Out6 zusammen geführt.
