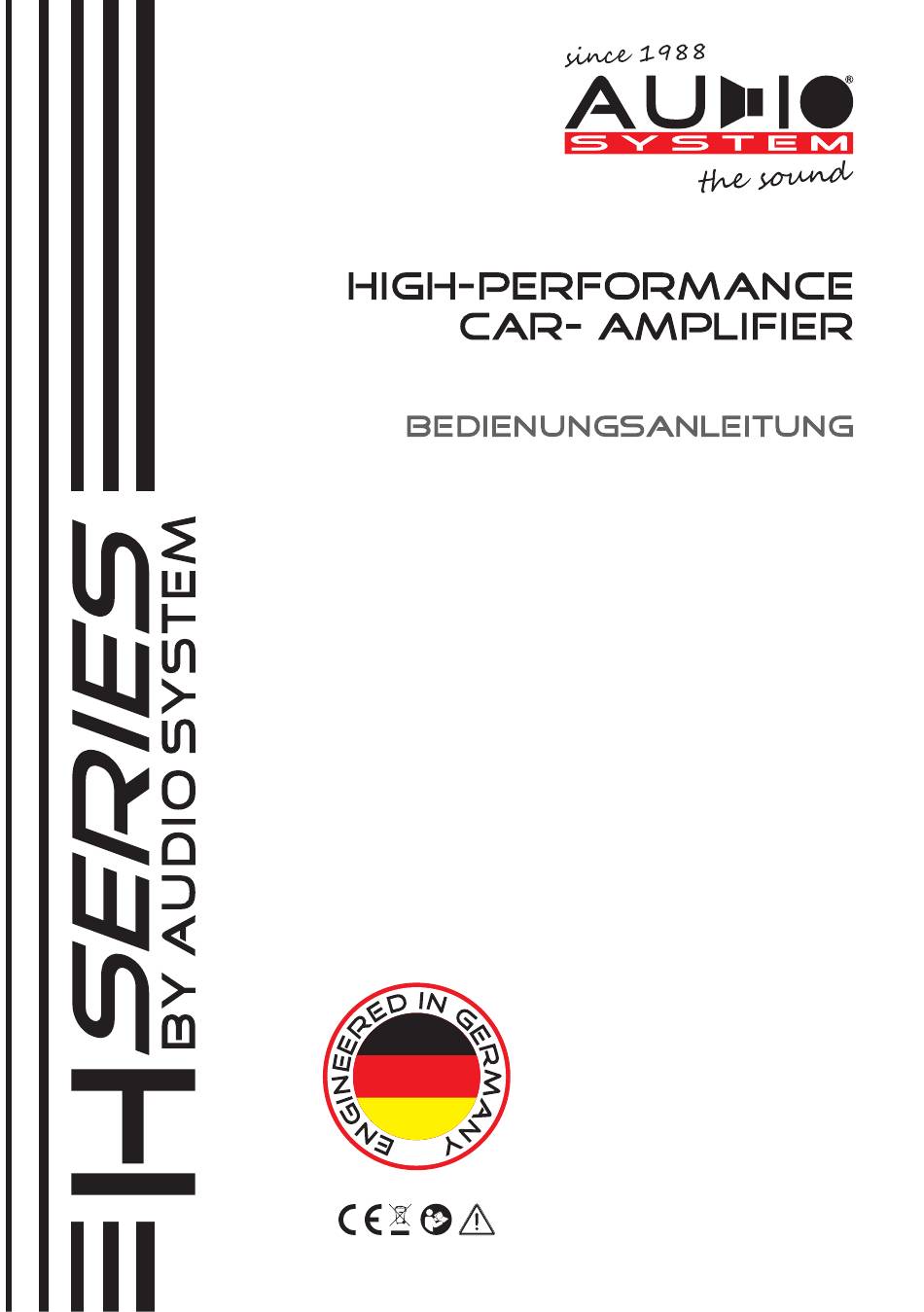

Seite 1
H-5000.1 D designed and engineered by audio system Germany...
Seite 2
Fahrt Gefahren auslösen. Achtung: Bei Verwendung des LINK-MODUS KEINE GARANTIE- + GEWÄHRLEISTUNGSANSPRÜCHE MÖGLICH! Audio System Germany übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen. Wir empfehlen Ihnen, die H-5000.1 D...
Seite 3
H-5000.1 D Max.30 cm Max.30 cm Max.30 cm MASSE BATTERIE 1. Trennen der Stromversorgung: Klemmen Sie zu allererst die Stromversorgung des Fahrzeuges ab. Dies geschieht am Besten, indem das Masse-kabel von der Batterie entfernt wird. 2. Masseanschluss: Verbinden Sie die GND (Ground) Anschlüsse der Endstufe mit der Fahrzeugkarosserie. Halten Sie diese Kabel so kurz wie möglich (Ideal bis 50 cm) und verwenden Sie einen ausreichenden Querschnitt (35 - 50 mm ).
Seite 4
Bassboosts kann man die Endstufe an seinen Hörgeschmack, an die Gegebenheiten im Fahrzeug sowie auf die Lautsprecher einstellen. Audio System Germany empfiehlt Ihnen diesbezüglich, Ihren Verstärker von einem Fach- betrieb, Fachhändler oder einem Fachmann auf Ihre Bedürfnisse einstellen zu lassen.
Seite 5
1. Single Betrieb Max.30 cm Max.30 cm Max.30 cm MASSE BATTERIE Lautsprecher- impedanz 1 ~ 4 Ohm Max.30 cm Max.30 cm Max.30 cm MASSE BATTERIE Lautsprecher- impedanz Bitte beachten Sie, dass die H-5000.1 D 2 ~ 4 Ohm ein reiner Mono-Verstärker ist.Beim Anschluss von 2 Lautsprechern oder einem Doppelschwingspulen-Subwoofer werden die Lautsprecher-...
Seite 6
1. Doppel-Betrieb (LINK-MODUS) Max.30 cm Max.30 cm Max.30 cm MASSE BATTERIE Lautsprecher- impedanz 2 ~ 8 Ohm Max.30 cm Max.30 cm Max.30 cm MASSE BATTERIE Bei einem Doppel-Betrieb von 2x H-5000.1 D übernimmt die „Master-Endstufe“ die komplette Kontrolle der „Slave-Endstufe“. Der positve (+) Anschluss des Subwoofers muss an den positiven (+) Anschluss der „Master- Endstufe“.
Seite 7
Dieser Hochleistungsverstärker verfügt über ein effizientes Sicherheitssystem(MWPC) gegen Überhitzung, Überspannung, Kurzschluss und vor Gleichspannung am Lautsprecherausgang. Bei einem Fehler leuchtet die Protection-LED rot auf. Zur Überprüfung des Problems drehen Sie zunächst die Lautstärke des Steuergerätes herunter und schalten Sie dieses ab. Endstufe schaltet nicht - Massekabel fachgerecht angeschlossen? - +12V Stromkabel fachgerecht angeschlossen?
Seite 8
550(W) x 63(H) x 256(L) mm si n c e 1 9 8 8 g e r m a n s o u n d Audio System Germany F all torstraße 6 - 76707 Hambrücken designed and engineered by audio system Germany...
