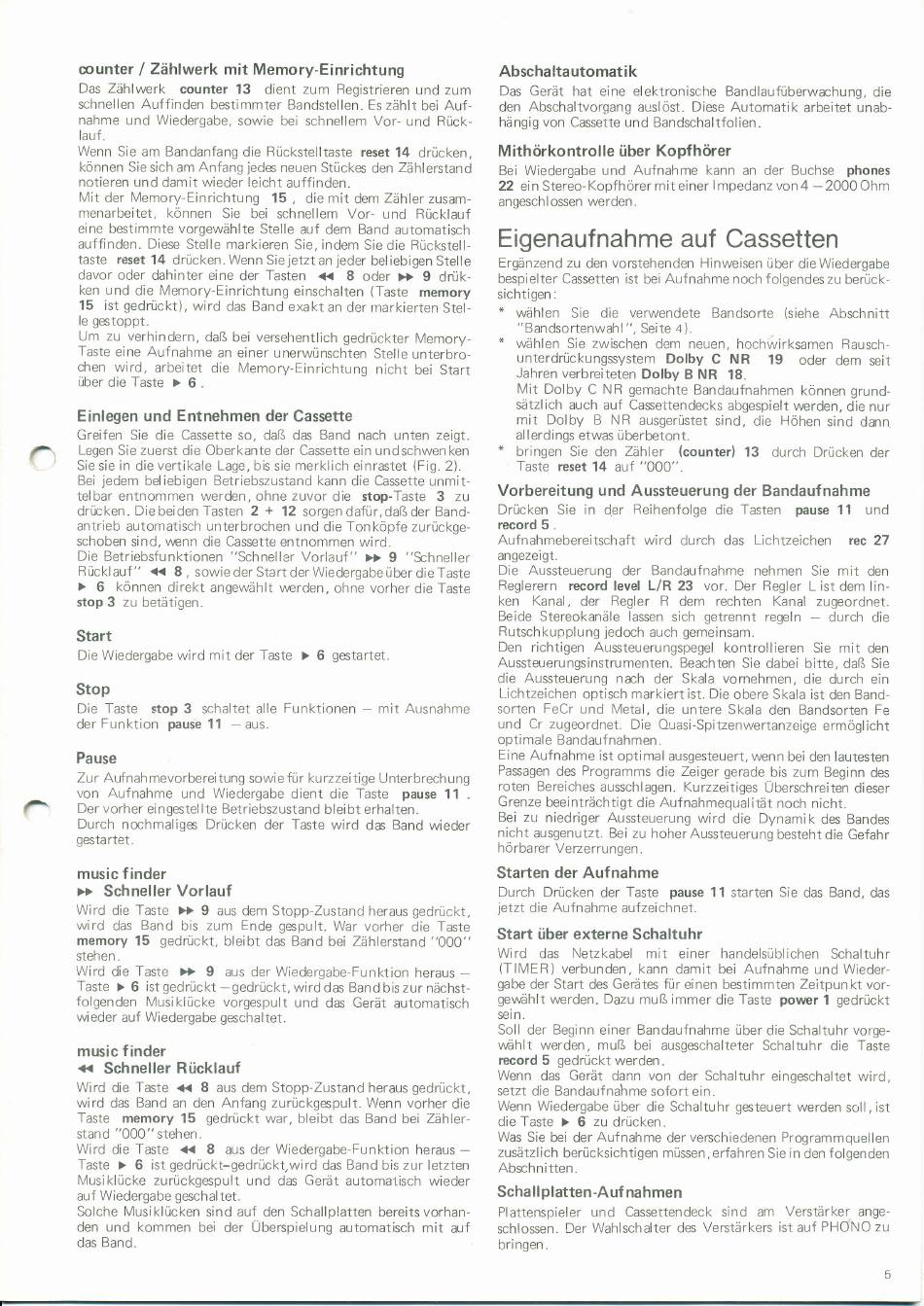

Dual C 816 Bedienungsanleitung Seite 5

n
@unter
I
Zählwerk mit Memory-Einrichtung
Das
Zählwerk
counter
13
dient zum
Registrieren
und zum
schnellen
Auffinden
bestimmter Bandstellen.
Es
zählt
bei
Auf-
nahme
und
Wiedergabe,
sowie bei
schnellem Vor- und
Rück-
lauf
.
Wenn Sie am Bandanfang die Rückstelltaste
reset
14
drücken,
können
Sie
sich am
Anfang
jedes neuen Stückes
den Zählerstand
notieren und damit wieder leicht auffinden.
Mit der Memory-Einrichtung
15
,
die
mit
dem
Zähler
zusam-
menarbeitet, können Sie bei
schnellem
Vor- und
Rücklauf
eine bestimmte vorgewählte Stelle auf
dem Band automatisch
auffinden.
Diese Stelle markieren
Sie, indem
Sie
die
Rückstell-
taste
reset
14
drücken. Wenn
Sie
jetzt
an
jeder
bel
iebigen Stelle
davor oder dahinter eine der
Tasten
<< 8
oder >>
9
drük-
ken
und die Memory-Einrichtung einschalten
(Taste
memory
15
ist gedrückt),
wird
das Band exakt
an der markierten
Stel-
le
gestoppt.
Um zu verhindern,
daß
bei versehentlich gedrückter Memory-
Taste
eine
Auf nahme an
einer unerwunschten
Stelle unterbro-
chen
wird,
arbeitet die Memory-Einrichtung
nicht
bei
Start
über
die
Taste
>
6
.
Einlegen
und Entnehmen der
Cassette
Greifen
Sie
die
Cassette
so,
daß das Band nach unten zeigt.
Legen Sie
zuerst die Oberkante der
Cassette ein
undschwen
ken
Sie
sie
in
die
vertikale
Lage, bis sie
merklich einrastet
(Fig.2l.
Bei
jedem
bel
iebigen Betriebszustand kann die
Cassette
unmit-
tel
bar entnommen werden, ohne
zuvor
die
stop-Taste
3
zu
drücken.
Die
beiden Tasten
2
+
12
sorgen dafür,daß der
Band-
antrieb automatisch unterbrochen und
die
Tonköpfe
zurückge-
schoben sind,
r,ryenn
die
Cassette entnommen wird.
Die Betriebsfunktionen "Schneller Vorlauf
"
>>
9
"Schneller
Rücklauf"
<{
8,
sowieder StartderWiedergabeüber dieTaste
> 6
können direkt angewdhlt werden, ohne vorher
die
Taste
stop
3
zu
betätigen.
Start
Die Wiedergabe
wird mit
der
Taste
> 6
gstartet.
Stop
Die
Taste
stop
3
schaltet
alle Funktionen
-
mit
Ausnahme
der
Funktion
pause
11 -aus.
Pause
Zur
Auf nahmevorbereitung sowie
für
kurzzeitige Unterbrechung
von Aufnahme und
Wiedergabe
dient die
Taste
pause
11
Der
vorher
ei
n
gestel
I
te
Betriebszustand
blei
bt erhalten.
Durch
nochmaliges Drücken der Taste
wird dm
Band wieder
gesta
rtet.
music f
inder
>
Schneller
Vorlauf
Wird
die
Taste
D
9
aus
dem
Stopp-Zustand
heraus
gedrückt,
wird
das Band bis zum Ende gespult. War
vorher die
Taste
memory
15
gedrückt,
bleibt
das Band bei Zählerstand
l'000"
stehen.
Wird
die
Taste
>) 9
aus
der Wiedergabe-Funktion
heraus -
Taste
> 6
ist
gedrückt
-gedrückt,
wird
das Band
bis
zur
nächst-
folgenden
Musi
klücke vorgespult und dm
Gerät
automatisch
wieder auf Wiedergabe geschaltet.
music
f
inder
<<
Schneller
Rücklauf
Wird
die Taste
(
8
aus dem
Stopp-Zustand
heraus
gedrückt,
wird
das Band an den Anfang zurückgespult.
Wenn
vorher
die
Taste
memory
15
gedrückt war, bleibt
das Band
bei
Zähler-
stand
"000"
stehen.
Wird
die
Taste
( 8
aus
der Wiedergabe-Funktion
heraus
-
Taste
> 6
ist gedrückt-gedrückqwird
das
Band
bis
zur letzten
Musi
klücke zurückgespult
und
das Gerät automalisch
wieder
auf Wiedergabe geschal tet.
Solche
Musiklücken sind auf den Schallplatten
bereits vorhan-
den
und
kommen bei der
Überspielung automatisch
mit
auf
das Band.
Abschaltautomatik
Das
Gerät hat eine elektronisclre
Bandlaufüberwrchung,
die
den Abschaltvorgang auslöst.
Diese
Automatik
arbeitet unab-
hängig
von
Cassette
und Bandschaltfolien.
M
ithörkontrolle
über
Kopfhörer
Bei
Wiedergabe
und Aufnahme kann an der Buchse
phones
22
ein Stereo-Kopf hörer
mit einer lmpedanz
von
4
- 2000 Ohm
angeschlossen
werden.
Eigenaufnahme
auf
Cassetten
Ergänzend zu
den
vorstehenden Hinweisen über dieWiedergabe
bespielter Cassetten
ist
bei
Aufnahme noch folgendes
zu berück-
sichtigen:
*
wählen
Sie die verwendete Bandsorte (siehe
Abschnitt
"Bandsortenwahl
",
Seite
+
).
*
wdhlen Sie zwischen dem neuen, hochwirksamen
Rausch-
unterdrückungssystem Dolby
C
NR 19
oder
dem
seit
Jahren verbreiteten Dolby
B
NR
18.
Mit
Dolby C NR gerrachte Bandaufnahmen
können grund-
sätzlich
auch
auf Casettendecks
abgespielt urcrden, die
nur
mit
Dolby B NR
ausgerüstet
sind, die
Höhen sind
dann
al
I
erdings etwas
überbetont.
*
bringen Sie
den
Zähler (counter) 13
durch
Drücken
der
Taste
reset
'|'4
auf
"000"
Vorbereitung und Aussteuerung der Bandaufnahme
Drücken Sie
in
der
Reihenfolge die
Tasten
pause
11
und
record
5
.
Aufnahmebereitschaft
wird
durch
das Lichtzeichen
rec
27
angezeigt.
Die
Aussteuerung
der
Bandaufnahme nehmen Sie
mit
den
Reglerern record level
LIR
23
vor.
Der
Regler
L
ist
dem
lin-
ken
Kanal,
der
Regler
R
dem rechten
Kanal
zugeordnet.
Beide Stereokanäle
lassen
sich
getrennt
regeln -
durch
die
Rutschkupplung jedoch
auch gemeinsam.
Den richtigen
Austeuerungspegel kontrollieren Sie
mit
den
Aussteuerungsinstrumenten.
Beachten Sie
dabei
bitte.
daß
Sie
die Aussteuerung
nach
der
Skala vornehmen,
die
durch
ein
L-ichtzeichen optisch markiert ist. Die obere Skala ist
den Band-
sorten FeCr
und
Metal, die
untere Skala den Bandsorten
Fe
und
Cr
zugeordnet. Die
Ouasi-Spitzenwertanzeige ermöglicht
opti male
Bandauf nahmen.
Eine Aufnahme ist optimal
ausgesteuert,
wenn
bei den lautesten
Pasagen des Programnrs die Zeiger gerade
bis zum
Beginn
des
roten
Bereiches ausschlagen. Kurzzeitiges
Überschreiten
dieser
Grenze beeinträchtigt
die
Aufnahmequalitdt noch nicht.
Bei
zu
niedriger Aussteuerung
wird die
Dynamik
des
Bandes
nicht
ausgenutzt. Bei zu hoherAussteuerung besteht
die
Gefahr
hörbarer Vezerrungen.
Starten der Aufnahme
Durch
Drücken der
Taste
pause
11 starten Sie das Band,
das
jetzt
die Aufnahme
aufzeichnet.
Start
über
externe Schaltuhr
Wi
rd
das
Netzkabel
mit
einer
handelsüblichen
Schaltuhr
(TIMER)
verbunden, kann
damit
bei
Aufnahme und
Wieder-
gabe der Start
des
Gerätes
für
einen
bestimmten
Zeitpunkt
vor-
gewählt
werden. Dazu muß immer die
Taste power
1 gedrückt
sein.
Soll der
Beglnn
einer
Bandaufnahme über die Schaltuhr
vorge-
uählt
werden,
muß bei
ausgeschalteter
Schaltuhr die
Taste
record
5
gedrückt werden.
Wenn das Gerät
dann
von
der Schaltuhr
eingeschaltet
wird,
setzt die
Bandaufnahme sofort
ein.
Wenn Wiedergabe
über die Schaltuhr
gesteuert werden soll, ist
die
Taste
)
6
zu
drücken.
Was Sie bei der
Aufnahme
der
verschiedenen Programmquellen
zusätzlich berücksichtigen
müssen,
erfahren
Sie
in
den
f
olgenden
Abschnitten.
Scha
ll
platten
-Auf nahmen
Plattenspieler
und
Gssettendeck
sind am
Verstarker
ange-
schlossen.
Der Wahlschalter des
Verstärkers ist auf
PHONO zu
bringen.
