Bitte beachten Sie:

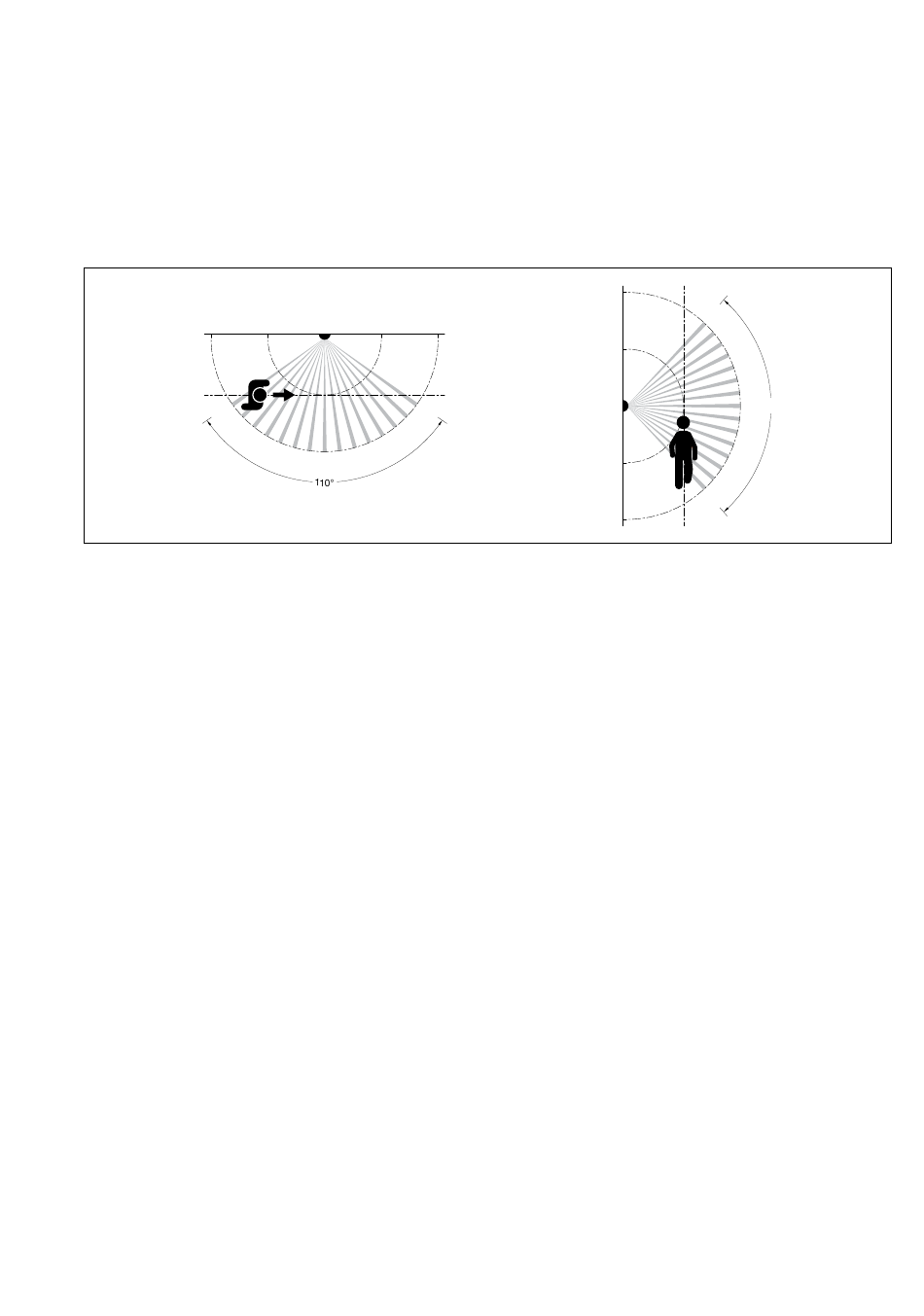

Die Angaben zur Reichweite und zu dem
Erfassungsbereich des PIR-Bewegungssensors
sind Richtwerte. Der Erfassungsbereich beträgt
horizontal bis 110°, vertikal 93° bei einer Tiefe
von max. 10 m, abhängig von der Laufrichtung
(siehe Skizze).
Temperaturunterschiede zwischen
dem sich bewegenden Objekt und der
Umgebungstemperatur können den
Erfassungsbereich beeinflussen.
Auch örtliche Gegebenheiten und fremde
Wärmequellen können sowohl die Reichweite
als auch den Erfassungsbereich verändern.
10 m
Montage
Innensechskantschraube (SW 3) durch die
Öffnung im Leuchtengehäuse bis zum Anschlag
lösen und Leuchtenoberteil abheben.
Schutzleiterverbindung an der Steckvorrichtung
abziehen.
Steckvorrichtung der LED-Anschlussleitung
trennen.
Ausrichtung des Sensors
Der Sensor wurde werkseitig auf den
maximalen Erfassungsbereich eingestellt.
Um die unbeabsichtigte Verstellung
des Sensors in öffentlichen Bereichen
zu vermeiden, ist die Veränderung der
Werkseinstellung vor der Montage des
Leuchtenunterteils vorzunehmen.
Hierzu die beiden rückseitigen Schrauben
(Torxantrieb T10) etwas lösen und die
Sensorkugel in die gewünschte Position drehen
(siehe Abb. A). Dabei unbedingt darauf achten,
dass der in der Sensorkugel eingebaute Licht-
sensor nicht nach oben gerichtet oder durch
den umlaufenden Gehäuserand verdeckt wird!
(siehe Abb. B)
Befestigungsschrauben gleichmäßig anziehen.
Please note:
The specifications for the range and detection
area of the PIR motion sensor are reference
values. The detection area is up to 110°
horizontally and 93° vertically, with a depth
of max. 10 m depending on the direction of
motion (see sketch).
Temperature differences between the moving
object and the ambient temperature can
influence the detection area.
Local conditions and external heat sources can
also affect both the range and the detection
area.
5 m
5 m
10 m
Installation
Undo hexagon socket head screw (wrench
size 3) through the opening in the luminaire
housing up to the stop and lift luminaire top.
Disconnect the earth conductor connection
from the plug connection.
Disconnect plug-connection of the LED
connecting cable.
Orientation of the sensor
The sensor is factory-configured for the
maximum detection area.
In order to avoid the unintentional adjustment
of the sensor in public areas, the alteration of
the factory setting must be made before the
luminaire base is mounted.
To do so, loosen the two rear screws (Torx
driver T10) slightly and rotate the sensor ball to
the desired position (see Fig. A). In the process,
make sure that the light sensor embedded
in the sensor ball is not directed upwards
or covered by the edge of the surrounding
housing! (see Fig. B)
Tighten the mounting screws evenly.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
10 m
5 m
X
5 m
10 m
Attention :
Les données concernant la portée et la zone de
détection du détecteur de mouvement PIR sont
des valeurs indicatives. La zone de détection
s'étend jusqu'à 110° à l'horizontale et jusqu'à
93° à la verticale pour une profondeur de 10 m
maximum, en fonction du sens de déplacement
(voir les schémas).
Une différence de température entre l'objet en
mouvement et la température ambiante peut
influencer la zone de détection.
Les conditions locales et sources étrangères de
chaleur peuvent modifier la portée et la zone de
détection.
Y
93°
93°
Installation
Desserrer le vis à six pans creux (taille de clé 3)
jusqu'à la butée (par l'ouverture du boîtier du
luminaire), puis soulever la partie supérieure du
luminaire.
Retirer la prise de terre du connecteur à
broche.
Débrancher le connecteur embrochable du
câble de raccordement de la LED.
Alignement du détecteur
Le détecteur a été réglé en usine sur la zone de
détection maximale.
Afin d'éviter un déréglage du détecteur en
milieu public, il est nécessaire de modifier le
réglage prédifini par défaut à l'usine avant
l'installation de la partie inférieure du luminaire.
Pour ce faire, desserrer légèrement les deux
vis situées à l'arrière (couple de serrage Torx
T10) et tourner la sphère du détecteur dans la
position souhaitée (voir illustr. A). Ce faisant,
veiller impérativement à ce que le capteur
de luminosité incorporé dans la sphère du
détecteur ne soit pas dirigé vers le haut ou qu'il
ne soit pas masqué par le bord périphérique du
boîtier ! (voir illustr. B)
Serrer uniformément les vis de fixation.
