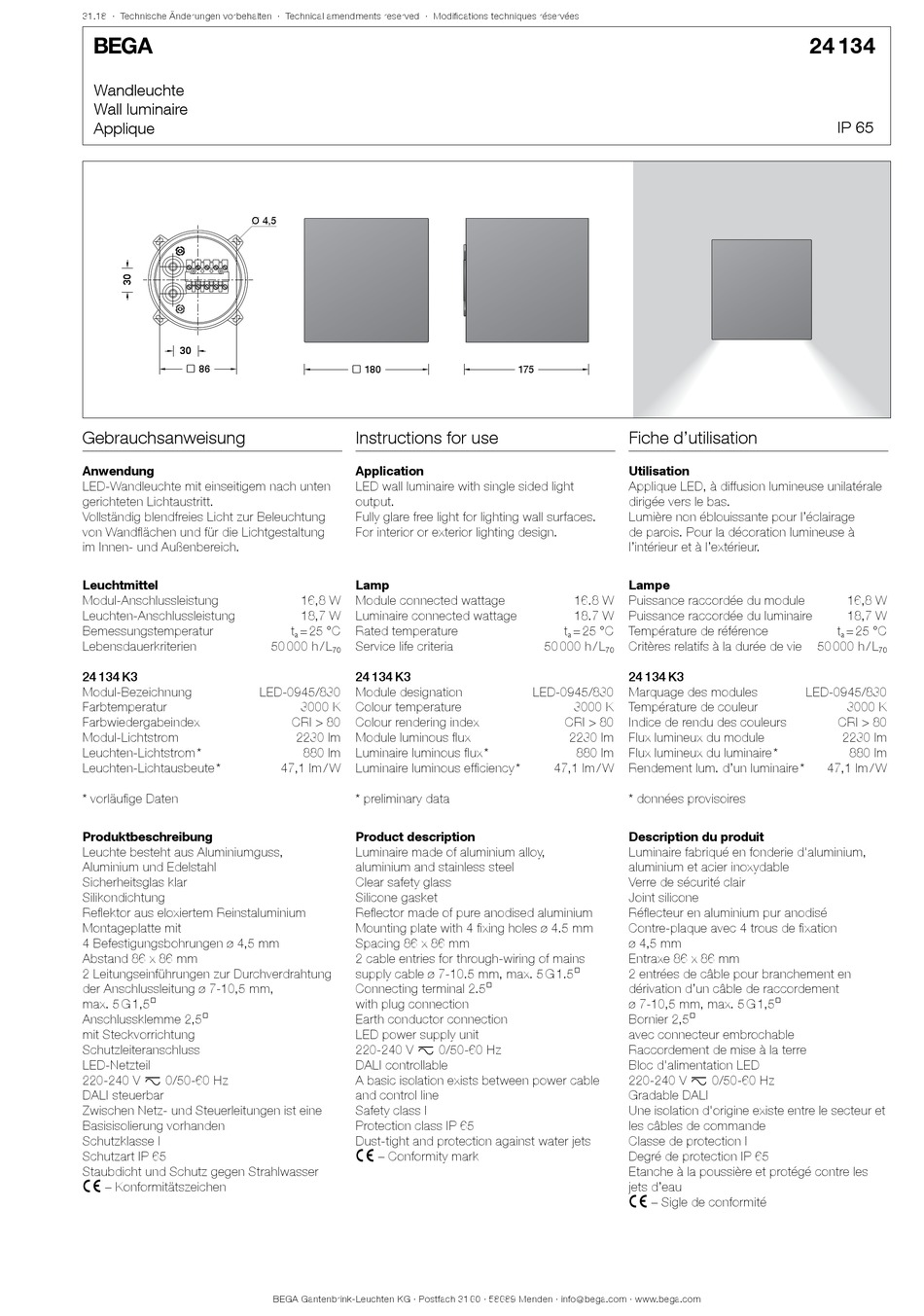

BEGA 24 134 Gebrauchsanweisung

31.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandleuchte
Wall luminaire
Applique
Ø 4,5
30 30
9 86 9 86
Gebrauchsanweisung
Anwendung
LED-Wandleuchte mit einseitigem nach unten
gerichteten Lichtaustritt.
Vollständig blendfreies Licht zur Beleuchtung
von Wandflächen und für die Lichtgestaltung
im Innen- und Außenbereich.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Lebensdauerkriterien
24 134 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom *
Leuchten-Lichtausbeute *
* vorläufige Daten
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Montageplatte mit
4 Befestigungsbohrungen ø 4,5 mm
Abstand 86 x 86 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
9 180 9 180
Instructions for use
Application
LED wall luminaire with single sided light
output.
Fully glare free light for lighting wall surfaces.
For interior or exterior lighting design.
Lamp
16,8 W Module connected wattage
18,7 W Luminaire connected wattage
t = 25 °C Rated temperature
a
50 000 h / L Service life criteria
70
24 134 K3
LED-0945/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
2230 lm Module luminous flux
880 lm Luminaire luminous flux *
47,1 lm / W Luminaire luminous efficiency *
* preliminary data
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Clear safety glass
Silicone gasket
Reflector made of pure anodised aluminium
Mounting plate with 4 fixing holes ø 4.5 mm
Spacing 86 x 86 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connecting terminal 2.5@
with plug connection
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
175 175
Fiche d'utilisation
Utilisation
Applique LED, à diffusion lumineuse unilatérale
dirigée vers le bas.
Lumière non éblouissante pour l'éclairage
de parois. Pour la décoration lumineuse à
l'intérieur et à l'extérieur.
Lampe
16.8 W Puissance raccordée du module
18.7 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
50 000 h / L Critères relatifs à la durée de vie
70
24 134 K3
LED-0945/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2230 lm Flux lumineux du module
880 lm Flux lumineux du luminaire *
47,1 lm / W Rendement lum. d'un luminaire *
* données provisoires
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Contre-plaque avec 4 trous de fixation
ø 4,5 mm
Entraxe 86 x 86 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier 2,5@
avec connecteur embrochable
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
24 134
IP 65
16,8 W
18,7 W
t = 25 °C
a
50 000 h / L
70
LED-0945/830
3000 K
CRI > 80
2230 lm
880 lm
47,1 lm / W
