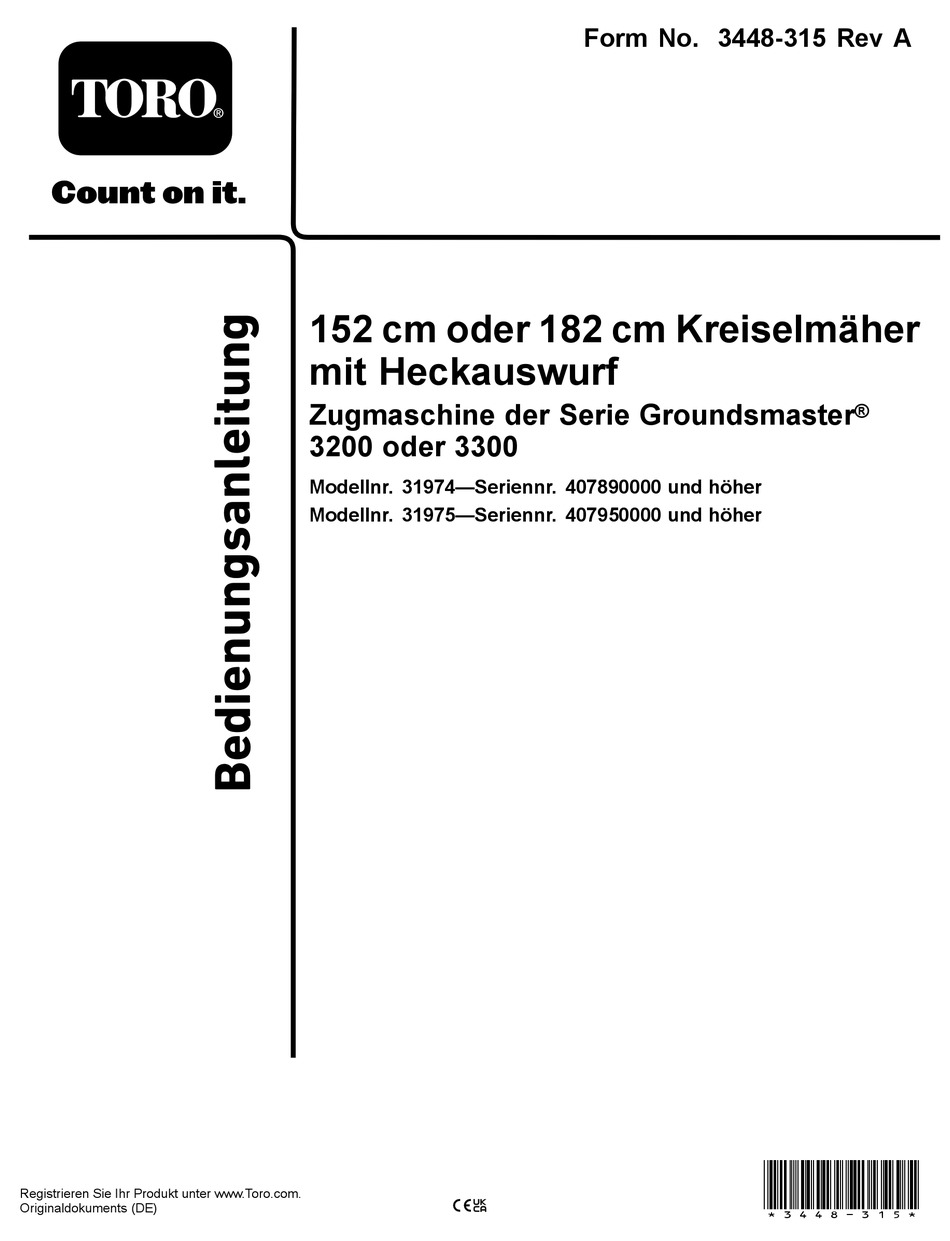

- Seite 1 Form No. 3448-315 Rev A 152 cm oder 182 cm Kreiselmäher mit Heckauswurf Zugmaschine der Serie Groundsmaster ® 3200 oder 3300 Modellnr. 31974—Seriennr. 407890000 und höher Modellnr. 31975—Seriennr. 407950000 und höher *3448-315* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Einführung
Sicherheitswarnsymbol (Bild 2) gekennzeichnet. Dieses Warnsymbol weist auf eine Gefahr hin, die zu Wenden Sie sich an den Toro-Vertragshändler schweren oder tödlichen Verletzungen führen kann, oder Kundendienst, wenn Sie eine Serviceleistung, wenn Sie die empfohlenen Sicherheitsvorkehrungen Originalersatzteile von Toro oder weitere nicht einhalten. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit Diese Maschine erfüllt EN ISO 5395 ANSI B71.4-2017. Sicherheit ..............3 Allgemeine Sicherheit......... 3 Sicherheit des Mähwerks........3 Allgemeine Sicherheit Sicherheits- und Bedienungsschilder ....4 Einrichtung ..............8 Dieses Produkt kann Hände und Füße amputieren 1 Vorbereiten der Maschine ........ 8 und Gegenstände aufschleudern. -
Seite 4: Sicherheits- Und Bedienungsschilder
Anbaugerät prüfen, wenn sie ein Objekt berührt Aufkleber aus. haben oder ungewöhnliche Vibrationen auftreten. • Verwenden Sie nur von Toro zugelassenes Führen Sie alle erforderlichen Reparaturen durch, Zubehör, Anbaugeräte, und Ersatzteile. ehe Sie die Maschine wieder in Gebrauch nehmen. Sicherheits- und Bedienungsschilder Die Sicherheits- und Anweisungsaufkleber sind gut sichtbar;... - Seite 5 decal127-0326 127-0326 decal139-6303 139-6303 1. Lesen Sie die 3. Ziehen Sie vor dem Bedienungsanleitung. Durchführen von 1. Einzugsgefahr: lesen Sie die Bedienungsanleitung: Wartungsarbeiten Berühren Sie keine beweglichen Teile und lassen Sie alle den Zündschlüssel Schutzvorrichtungen und Schutzbleche montiert. ab und lesen Sie die Bedienungsanleitung.
- Seite 6 144-0541 144-0543 1. Schnitthöhe 1. Schnitthöhe Nur Modell 31974: decal144-0542 144-0542 1. Schnitthöhe Nur Modell 31974:...
- Seite 7 decal137-5949 137-5949 1. Schnitthöhe 2. Befestigungslöcher...
-
Seite 8: Einrichtung
Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. Schmutzfänger Installation des Schmutzfängers an der Halterung Vorderachse. Niete Sechskantschraube Befestigen der Schneideinheit an der Scheibe Zugmaschine. -
Seite 9: Installation Des Schmutzfängers An Der Vorderachse
Installation des Befestigen der Schmutzfängers an der Schneideinheit an der Vorderachse Zugmaschine Für diesen Arbeitsschritt erforderliche Teile: Für diesen Arbeitsschritt erforderliche Teile: Sechskantschraube Schmutzfänger Scheibe Halterung Schnitthöhen-Einstellstift Niete Verfahren Verfahren Parken Sie die Maschine auf einer ebenen Verwenden Sie fünf Nieten, um die Halterung und den Fläche, senken Sie die Hubarme in die niedrigste Schmutzfänger an der Vorderachse zu befestigen Stellung ab, aktivieren Sie die Feststellbremse,... -
Seite 10: Anbringen Der Zapfwellendeckung
dann eine Unterlegscheibe und eine Schraube durch beide Arme ein. Richten Sie die Hubarmlöcher mit den Laufradlöchern aus. Anbringen der Verwenden Sie zwei Sechskantschrauben und zwei Unterlegscheiben, um die Laufradarme an Zapfwellendeckung den Hubarmen zu befestigen (Bild Wenn Sie zuvor die Schrauben zum Anbau Für diesen Arbeitsschritt erforderliche Teile: des Mähwerks verwendet haben: Tragen Sie Gewindesicherungspaste auf die Gewinde der... -
Seite 11: Einfetten Des Mähwerks
Drehen Sie die Schnittmesser jeder Einfetten der Lager und Büchsen (Seite 18). Wenn Außenspindel, bis die Enden nach vorne und Sie die Maschine nicht einwandfrei einfetten, kommt hinten gerichtet sind. es zum frühzeitigen Ausfall kritischer Bauteile. Messen Sie den Abstand vom Boden bis zur vorderen Messerspitze. -
Seite 12: Produktübersicht
Feststellbremse, stellen Sie den Motor ab und Verwenden Sie nur Originalersatzteile und ziehen Sie den Schlüssel ab. -zubehörteile von Toro, um die optimale Leistung und Führen Sie die folgenden Schritte aus: Sicherheit zu gewährleisten. Ersatzteile und Zubehör anderer Hersteller können gefährlich sein und eine •... -
Seite 13: Positionierung Der Schnitthöhenkette
Schieben Sie die entsprechende Anzahl der Distanzstücke auf die Spindelwelle, um die gewünschte Schnitthöhe zu erhalten (Bild Ermitteln Sie die Kombination der Distanzstücke für Ihre gewünschte Schnitthöheneinstellung anhand Bild Hinweis: Die Beilagscheiben können in beliebiger Kombination über oder unter der Laufradarmnabe verwendet werden, um die gewünschte Schnitthöhe oder Mähwerkhöhe zu erhalten. -
Seite 14: Einstellen Der Mähwerksneigung
sollte gerade nach unten hängen (Bild 10); sie Stellen Sie die anderen Muttern ein, um das Heck sollte nicht verdreht sein. des Mähwerks anzuheben oder abzusenken, und so die richtige Mähwerkneigung zu erhalten. Ziehen Sie die Klemmmuttern fest. Einstellen der Mähwerksneigung Einstellen der Es wird eine Messerneigung von 6 mm bis 9,5 mm... -
Seite 15: Korrigieren Ungleichmäßiger Mähwerke
Messen Sie die Entfernung vom Boden bis zur vorderen Spitze der Schnittkante. Falls die Messungen nicht mit der gewünschten Schnitt- und Neigungshöhe übereinstimmen, siehe Einstellen der Mähwerksneigung (Seite 14). Stellen Sie die Distanzstücke der Laufräder auf die auf dem Laufrad-Aufkleber angegebene Schnitthöhe ein, siehe Positionieren der Distanzstücke der Laufradgabel (Seite... -
Seite 16: Halten Sie Das Mähwerk Stets Sauber
Prüfen Sie die Messer täglich auf Schärfe und Anzeichen von Abnutzung oder Schäden. Schärfen Sie die Messer ggf. • Wenn ein Messer beschädigt oder abgenutzt ist, ersetzen Sie es nur durch Originalersatzmesser von Toro. Siehe Entfernen und Einbauen der Mähwerkmesser (Seite 22). -
Seite 17: Wartung
Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Ziehen Sie die Muttern der Laufräder an. Nach zwei Betriebsstunden • Prüfen Sie das Drehmoment der Zapfwellen-Antriebswelle am Getriebe. • Prüfen Sie das Anzugsmoments der Befestigungselemente zwischen Hubarm und Nach 10 Betriebsstunden Laufradarm. -
Seite 18: Einfetten Der Lager Und Büchsen
ACHTUNG Wenn Sie den Zündschlüssel im Zündschloss lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen. Ziehen Sie vor irgendwelchen Wartungsarbeiten den Zündschlüssel ab. Einfetten der Lager und Prüfen des Schmiermittels Büchsen im Getriebe Wartungsintervall: Alle 50 Betriebsstunden Fetten Wartungsintervall: Alle 50 Betriebsstunden Sie die Schmiernippel sofort nach... -
Seite 19: Prüfen Des Drehmoments Der Zapfwellen-Antriebswelle Am Getriebe
Prüfen des Drehmoments der Zapfwellen- Antriebswelle am Getriebe. Wartungsintervall: Nach 10 Betriebsstunden Alle 100 Betriebsstunden Überprüfen Sie das Drehmoment der Befestigungselemente, mit denen die Zapfwelle am Getriebe befestigt ist (Bild 17); die entsprechende Drehmomentangaben finden Sie im Einrichtungsabschnitt im Bedienungsanleitung Ihrer Maschine. -
Seite 20: Warten Der Büchsen In Den Laufradarmen
anderen. Wenn die Laufradspindel in den Büchsen locker ist, sind die Büchsen abgenutzt und müssen ausgetauscht werden. Parken Sie die Maschine auf einer ebenen Fläche, senken Sie das Mähwerk ab, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab. Entfernen Sie die Spannkappe, das/die Distanzstück(e) und Druckscheibe von der Oberseite der Laufradspindel. -
Seite 21: Warten Der Schnittmesser
Warten der Schnittmesser befestigt ist (Bild 23). Halten Sie das Laufrad fest und schieben die Schraube aus der Gabel oder vom Gelenkarm ab. Sicherheitshinweise zum Messer Entfernen Sie das Lager aus der Radnabe Ein abgenutztes oder beschädigtes Messer kann und lassen das Lagerdistanzstück herausfallen zerbrechen. -
Seite 22: Entfernen Und Einbauen Der Mähwerkmesser
Gegenstand berührt, nicht ausgewuchtet oder verbogen ist. Benutzen Sie immer nur Prüfen Sie die Messer auf starke Abnutzung oder Originalersatzmesser von Toro, um die sichere und sichtbare Beschädigung. Das Flügelmesser hebt das optimale Leistung der Maschine sicherzustellen. Gras gerade hoch, wodurch ein gleichmäßiger Schnitt entsteht und sich während des Betriebs allmählich... -
Seite 23: Prüfen Und Beheben Von Ungleichmäßigen Messern
g000276 Bild 27 1. Schärfen Sie im ursprünglichen Winkel. Hinweis: Entfernen Sie die Messer und schärfen sie mit Hilfe eines Schleifsteins. Montieren Sie nach dem Schärfen der Schnittkanten die Klinge, siehe Entfernen und Einbauen der Mähwerkmesser (Seite 22). Prüfen und Beheben von ungleichmäßigen Messern Wenn die Messer nicht richtig aufeinander abgestimmt sind, erscheint das Gras nach dem Mähen gestreift. -
Seite 24: Austauschen Des Treibriemens
Entfernen Sie die Schrauben, Flachscheiben, Sicherungsscheiben und Muttern von der äußeren Spindel dort, wo Sie Beilagscheiben hinzufügen müssen. Fügen Sie, um das Messer anzuheben oder abzusenken, eine Beilagscheibe mit der Bestellnummer 3256-24 zwischen dem Spindelgehäuse und der Unterseite des Mähwerks bei. Setzen Sie die Prüfung der Messerabstimmung fort und fügen Beilagscheiben bei, bis die Spitzen der Messer die erforderliche Abmessung erreichen. -
Seite 25: Einlagerung
Einlagerung Heben Sie das Mähwerk in die stellung, weitere Informationen ARTUNGS finden Sie in der Bedienungsanleitung Ihrer Kuppeln Sie die Zapfwelle aus, lassen Sie das Zugmaschine. Fahrpedal in die Neutral-Stellung zurückgehen, Reinigen Sie die Unterseite der Schneideinheit und aktivieren Sie die Feststellbremse. gründlich mit Wasser. -
Seite 26: Einbauerklärung
Einbauerklärung The Toro Company, 8111 Lyndale Ave., South Bloomington, MN, USA erklärt, dass das (die) folgende(n) Gerät(e) den aufgeführten Richtlinien entsprechen, wenn es (sie) gemäß der beiliegenden Anweisungen an bestimmten Modellen von Toro montiert werden, wie in der relevanten Konformitätsbescheinigung angegeben. - Seite 27 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
- Seite 28 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro-Vertragshändler wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Ihr offizielles Toro Service Center.
