EINRICHTUNG DES GERÄTS (Fortsetzung)
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
BETRIEBSANWEISUNG
LED-Anzeige Ein/Aus: Um das Display immer auf ON zu haben, drücken Sie gleichzeitig die Tasten MODE
und UP. Damit das Display immer nach 20 Sekunden aus geht, drücken Sie gleichzeitig die Tasten MODE
und DOWN.
Betriebsmodi:
Sie können den Mega 24PRO im Modus Stand-Alone oder Master / Slave betreiben. Es stehen insgesamt 7
Modi zur Auswahl:
Farb-Modus - Um eine Farbe statisch anzuzeigen, wählen Sie von den 32 verschiedenen Farben eine aus.
Programm-Modus - In diesem Modus können Sie eines von 12 Programmen auswählen; weiterhin können
Sie die Geschwindigkeit einstellen.
RGB-Modus - Steuern Sie die Intensität der drei Farben, indem Sie diese nach Belieben anpassen und so
die gewünschte Farbe erhalten.
DMX-Steuerungsmodus – Mit dieser Funktion können sie jedes einzelne Merkmal der Geräte mit einen
standardmäßigen DMX 512-Controller, wie etwa dem Elation® Show Designer™ ansteuern.
Master/Slave-Betrieb:
Mit dieser Funktion können Geräte zusammengeschlossen und im Master/Slave-Modus betrieben werden. In
diesem Modus fungiert ein Gerät als Steuerungseinheit und die anderen reagieren auf die integrierten
Programme dieser Steuerungseinheit. Jedes Gerät kann im Prinzip als Master oder Slave betrieben werden,
doch immer nur ein Gerät kann als Master programmiert werden.
Master/Slave-Verbindungen und Einstellungen:
1. Schließen Sie die Geräte in Reihe über die an der Rückseite befindlichen XLR-Buchsen an. Benutzen Sie
dafür standardmäßige XLR-DMX-Kabel. Beachten Sie, dass der männliche XLR-Anschluss der Eingang und
der weibliche XLR-Anschluss der Ausgang ist. Beim ersten Gerät in der Reihenschaltung (Master) wird nur der
weibliche XLR-Anschluss benutzt. Beim letzten Gerät in der Reihenschaltung wird nur der männliche XLR-
Anschluss benutzt. Wichtig: Sie können auch die Netzkabel in Reihe schalten, jedoch lassen sich hier
nur 20 Geräte anschließen. Bei mehr als 20 Geräten benötigen Sie eine weitere Schukosteckdose.
Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden!
2. Sie müssen die Netzkabel auch untereinander verbinden – so, wie Sie es mit den XLR-Kabeln getan haben.
3. Wenn Sie das Master-Gerät benutzen wollen, wählen Sie Ihren bevorzugten Modus oder das gewünschte
Programm aus und verbinden das oder die Slave-Geräte. Das Master- und das/die Slave-Gerät(e) werden
automatisch synchronisiert.
Farb-Modus:
Um eine Farbe statisch anzuzeigen, wählen Sie die gewünschte Farbe aus.
1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis "ColMacro Macro-XX" angezeigt wird. "XX"
= 0-32.
2. Mit den UP- und DOWN-Tasten scrollen Sie durch die voreingestellten Farben, um sich eine davon
auszuwählen.
Programm-Modus
In diesem Modus wechselt der Mega 24PRO durch die verschiedenen Farben.
1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis "ColProgr Progr XX" angezeigt wird. "XX"
= 01-12 & Alle. Sie können aus 12 vorinstallierten Programmen auswählen. Sie können auch "ALL"
auswählen, wonach dann alle 12 Programme nacheinander abgespielt werden.

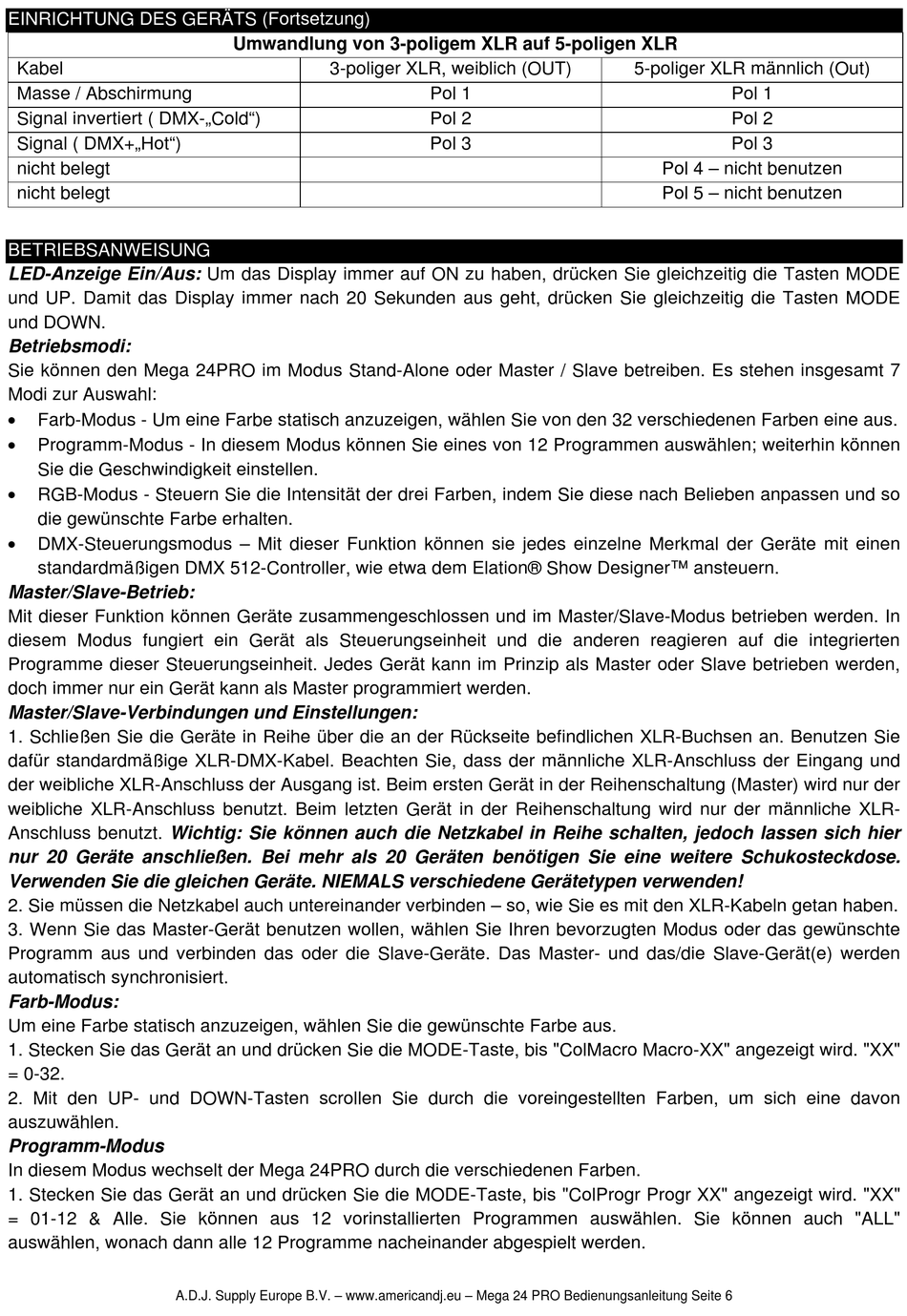

A.D.J. Supply Europe B.V. – www.americandj.eu – Mega 24 PRO Bedienungsanleitung Seite 6
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (OUT)
Pol 1
Pol 2
Pol 3
5-poliger XLR männlich (Out)
Pol 1
Pol 2
Pol 3
Pol 4 – nicht benutzen
Pol 5 – nicht benutzen
