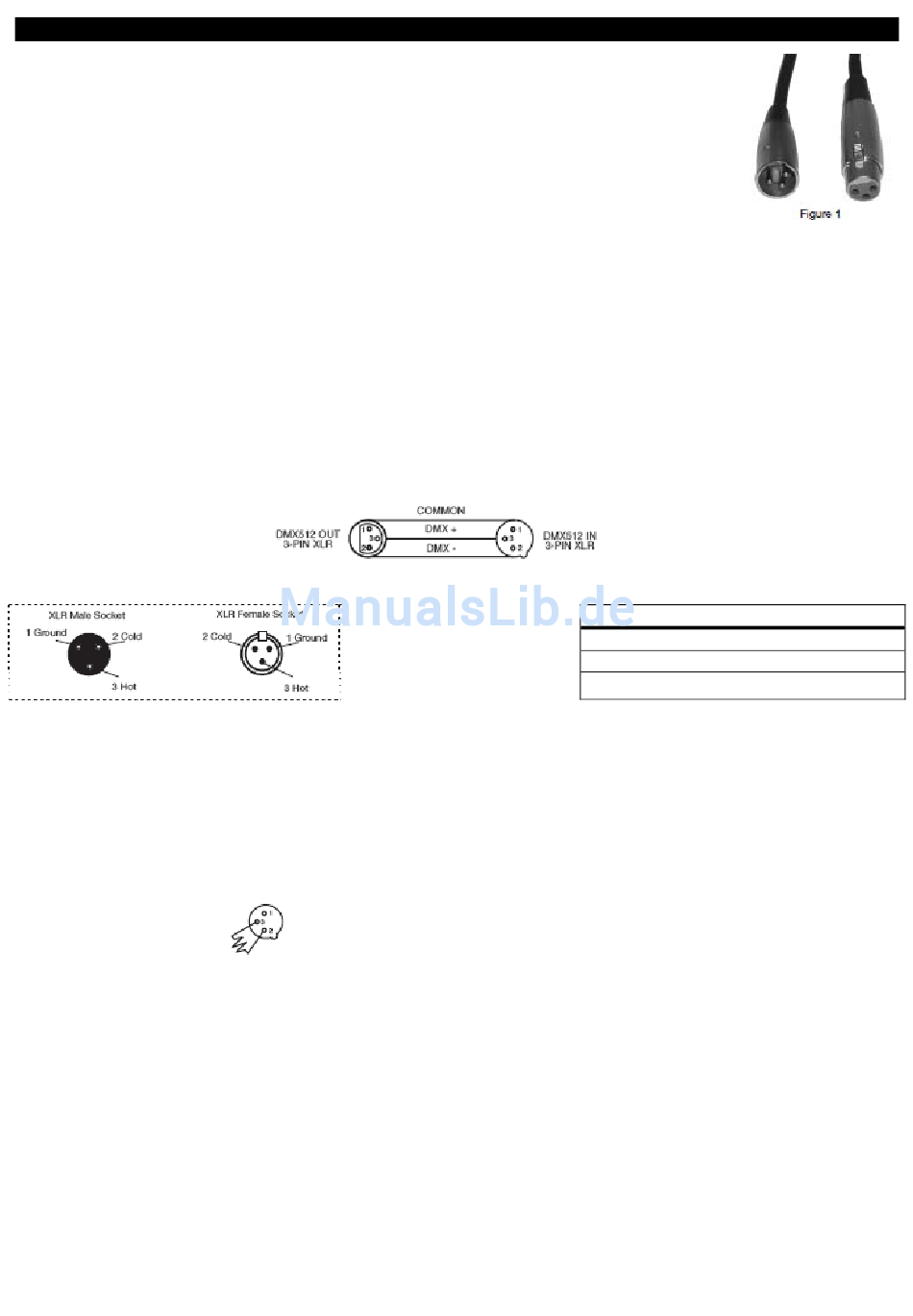

EINRICHTUNG DES GERÄTS (Fortsetzung)
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät
wurde die DMX-Adresse 1 zugewiesen und es kann an irgendeine Stelle der DMX-
Verbindung positioniert werden, am Anfang, am Ende oder irgendwo in der Mitte. Wenn
einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-Controller, an welche
Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät
befindet.
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Mega 24PRO
kann entweder ein 3, 6, 7, 10, 12-Kanal oder 16-Kanal DMX-Gerät sein. Die DMX-Adresse
wird auf dem Bedienfeld auf der Rückseite des Mega 24PRO angezeigt. Ihr Gerät und Ihr DMX-Controller
benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1).
Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sichergehen,
dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel bekommen Sie in
nahezu jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen
männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel
in Reihe geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Erdungsstift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Eine Erdung der
Abschirmung verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss am letzten Gerät. Ein Leitungsabschluss ist
ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des männlichen XLR-Steckers
gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-Buchse des letzten Gerätes der
Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-
Teilenummer AC-DMXTERM-3/SET 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen
reduziert.
5-polige XLR DMX-Stecker. Einige Hersteller benutzen 5-polige XLR-Stecker für die Datenübertragung,
anstatt 3-polige Stecker. 5-polige XLR-Geräte können an eine 3-polige XLR DMX-Leitung angeschlossen
werden. Wenn Sie einen standardisierten 5-poligen XLR-Stecker an eine 3-polige Leitung anschließen wollen,
benötigen Sie einen Adapter; diesen können sie in den meisten einschlägigen Geschäften erwerben. Die
folgende Tabelle zeigt die richtige Umwandlung an.
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega 24 PRO Bedienungsanleitung Seite 5
Ein Abschluss reduziert Signalfehler und vermeidet
Probleme und Interferenzen bei der Signalübertragung.
Es empfiehlt sich immer, einen DMX-Leitungsabschluss
(Widerstand 120 Ohm, 1/4 W) zwischen Pol 2 (DMX-)
und Pol 3 (DMX+) des letzten Gerätes zu schalten.
Abbildung 2
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
Abbildung 4
