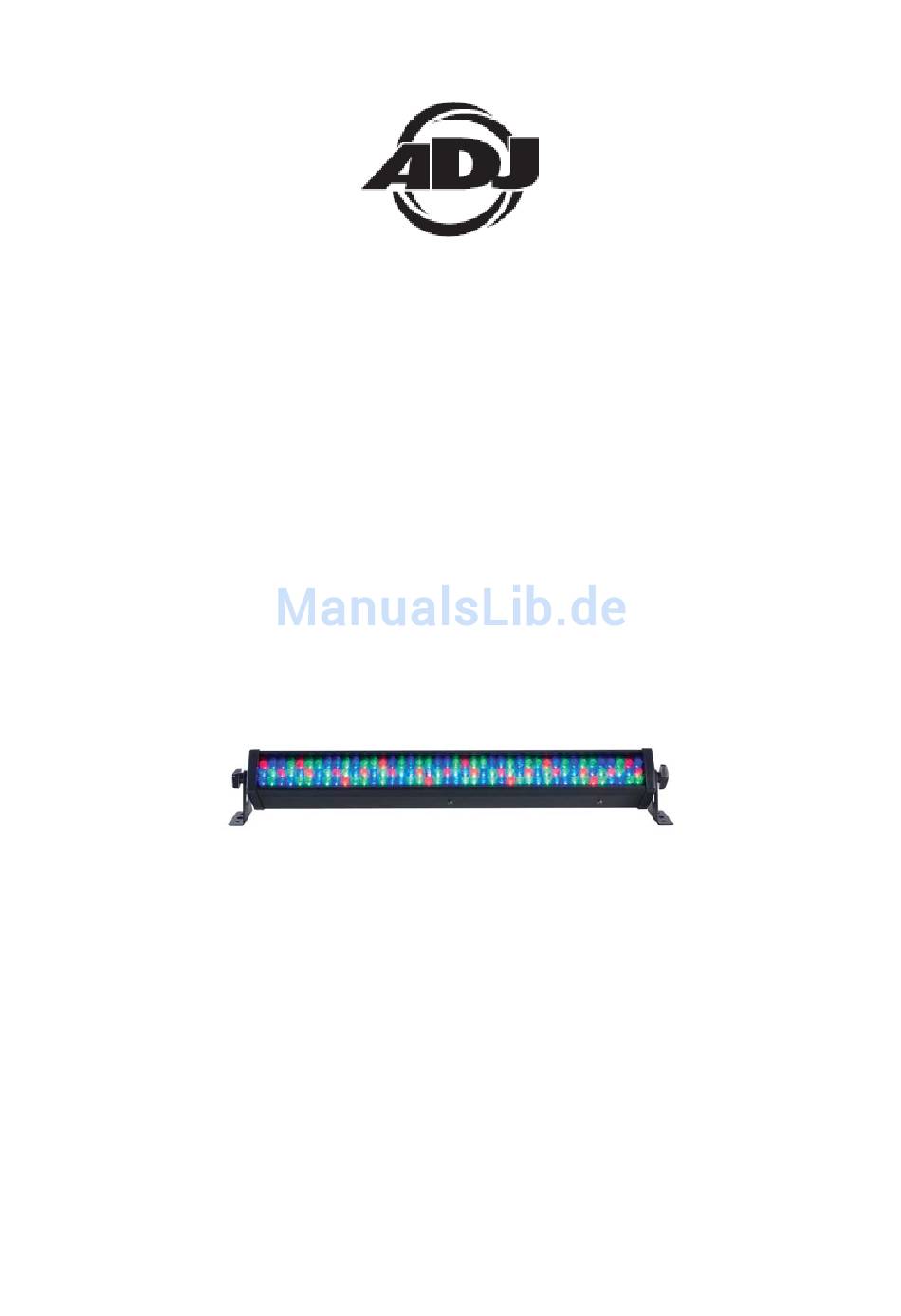

- Seite 1 MEGA BAR 50 RGB RC Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 6/11...
-
Seite 2: Inhaltsverzeichnis
EIGENSCHAFTEN .................................. 3 REINIGUNG ..................................... 4 SICHERHEITSHINWEISE ................................ 4 EINRICHTUNG DES GERÄTES .............................. 5 BETRIEBSANWEISUNG ................................ 6 NETZKABEL IN REIHENSCHALTUNG ............................ 8 BETRIEB DES ADJ LED RC ................................. 9 DMX‐WERTE UND EIGENSCHAFTEN ‐ 3 KANÄLE ........................ 1 0 DMX‐WERTE UND EIGENSCHAFTEN ‐ 4 KANÄLE ........................ 1 0 DMX‐WERTE UND EIGENSCHAFTEN ‐ 11 KANÄLE ........................ 1 0 DMX‐WERTE UND EIGENSCHAFTEN ‐ 2 KANÄLE ........................ 1 1 DMX‐WERTE UND EIGENSCHAFTEN ‐ 6 KANÄLE ........................ 1 2 ... -
Seite 3: Einleitung
UZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Mega Bar 50 RGB RC von American DJ® entschieden haben. Jeder Mega Bar 50 RGB RC wurde gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Reinigung
REINIGUNG Wegen durch Nebel, Rauch und Staub verursachte Ablagerungen von Rückständen auf den Optiken, sollten die inneren und äußeren Linsen regelmäßig gereinigt werden, um eine optimale Lichtleistung zu gewährleisten. 1. Benutzen Sie zum Abwischen des äußeren Gehäuses handelsübliche Glasreiniger und weiche Stofftücher. -
Seite 5: Einrichtung Des Gerätes
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Mega Bar 50 RGB RC kann über das DMX-512-Protokoll angesteuert werden. Der Mega Bar LED RC kann dabei ein 2, 3, 4, 6, 7 oder 11-Kanal DMX-Gerät sein. -
Seite 6: Betriebsanweisung
UP. Damit das Display immer nach 20 Sekunden aus geht, drücken Sie gleichzeitig die Tasten MODE und DOWN. Betriebsmodi: Sie können den Mega Bar 50 RGB RC im Modus Stand-Alone oder Master / Slave betreiben. Es gibt insgesamt 4 Modi zur Auswahl: ... -
Seite 7: Eigenschaften Und Einstellungen
BETRIEBSANWEISUNG (Fortsetzung) schalten, jedoch lassen sich hier nur 26 Geräte anschließen. Bei mehr als 26 Geräten benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden! 2. Sie müssen die Netzkabel auch untereinander verbinden – so, wie Sie es mit den XLR-Kabeln getan haben. -
Seite 8: Netzkabel In Reihenschaltung
Auto-Modus und das Gerät spielt nun immer wieder die 13 integrierten Programme ab. Sound to Light: In diesem Musiksteuerungs-Modus reagiert der Mega Bar 50 RGB RC auf Musik und spielt die verschiedenen Farben ab. 1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste bis SA.XX angezeigt wird. Das Gerät ändert nun die Farbe analog zur Musik. -
Seite 9: Betrieb Des Adj Led Rc
Fernsteuerung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. Um die ADJ LED RC verwenden zu können, aktivieren Sie zunächst den Infrarotempfänger des Geräts. Für Informationen zum Aktivieren des Empfängers, lesen Sie bitte die Anleitungen auf Seite 8. ... -
Seite 10: Dmx-Werte Und Eigenschaften - 3 Kanäle
DMX-WERTE UND EIGENSCHAFTEN - 3 KANÄLE Kanal Wert Funktion 0 - 255 0% - 100% 0 - 255 GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% DMX-WERTE UND EIGENSCHAFTEN - 4 KANÄLE Kanal Wert Funktion 0 - 255 0% - 100% 0 - 255... -
Seite 11: Dmx-Werte Und Eigenschaften - 2 Kanäle
DMX-WERTE UND EIGENSCHAFTEN - 2 KANÄLE Kanal Wert Funktion MAKROS/PROGRAMME 0 - 14 15 - 28 29 - 42 GELB 43 - 56 GRÜN 57 - 70 KOBALTBLAU 71 - 84 BLAU 85 - 98 LILA 99 - 112 WEISS 113 - 126 FARBWECHSEL... -
Seite 12: Dmx-Werte Und Eigenschaften - 6 Kanäle
DMX-WERTE UND EIGENSCHAFTEN - 6 KANÄLE Kanal Wert Funktion 0 - 255 0% - 100% 0 - 255 GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% MAKROS/PROGRAMME 0 - 14 15 - 28 29 - 42 GELB 43 - 56 GRÜN 57 - 70... -
Seite 13: Dmx-Werte Und Eigenschaften - 7 Kanäle
DMX-WERTE UND EIGENSCHAFTEN - 7 KANÄLE Kanal Wert Funktion 0 - 255 0% - 100% GRÜN 0 - 255 0% - 100% BLAU 0 - 255 0% - 100% MAKROS/PROGRAMME 0 - 14 15 - 28 29 - 42 GELB 43 - 56 GRÜN... -
Seite 14: Fehlerbehebung
FEHLERBEHEBUNG Nachstehend sind einige mögliche Störungen zusammen mit den jeweiligen Behebungsvorschlägen aufgelistet. Das Gerät reagiert nicht auf DMX: 1. Prüfen Sie, ob die DMX-Kabel richtig angeschlossen und verdrahtet sind (Pol 3 ist „heiß“; bei anderen DMX- Geräten kann auch der Pol 2 „heiß“ sein). Vergewissern Sie sich außerdem, dass alle Kabel an die richtigen Anschlüsse angesteckt sind;... - Seite 15 PHOTOMETRISCHES DIAGRAMM (Fortsetzung) BLAU RGB voll Ein A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Bar LED RC Bedienungsanleitung Seite 15...
-
Seite 16: Befestigungswinkel
BEFESTIGUNGSWINKEL A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Bar LED RC Bedienungsanleitung Seite 16... -
Seite 17: Technische Spezifikation
RGB-Farbmischung DMX-Kanäle: 2, 3, 4, 6, 7 oder 11 DMX-Kanäle Automatische Spannungserkennung: Der American DJ® Mega Bar 50 RGB RC verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. -
Seite 18: Rohs Und Weee
ROHS und WEEE Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Bar LED RC Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Bar LED RC Bedienungsanleitung Seite 20...
