Austausch der Hauptsi cherung
1 Ziehen
Netzanschluss des Geräts.
2 Entfernen
schrauben der Abdeckung und heben Sie
die Abdeckung ab.

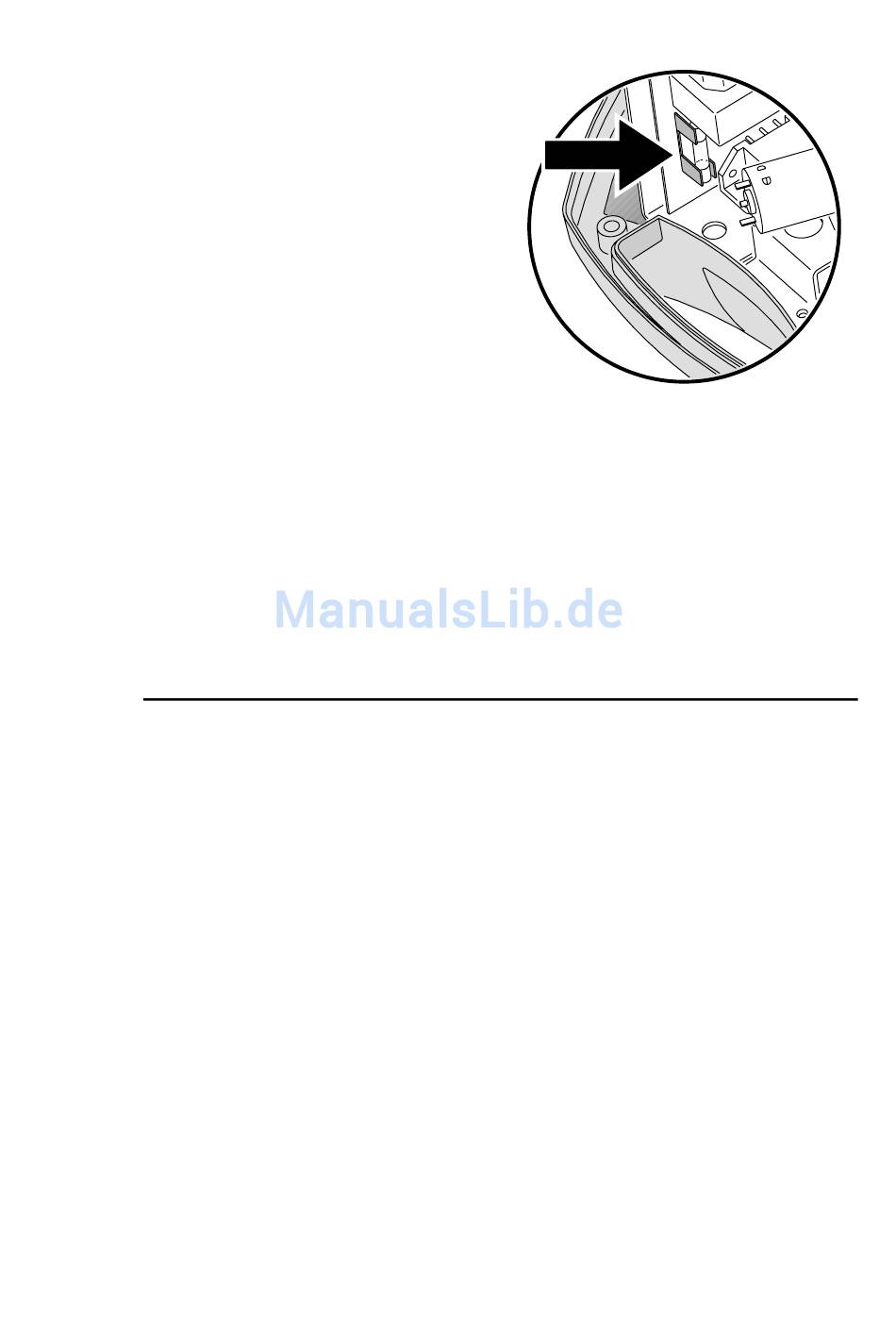

3 Die Sicherung befindet sich auf der
Platine. Ein Lageplan ist im Inneren der
Abdeckung aufgeklebt. Verwenden Sie
d e n P l a n , u m d i e S i c h e r u n g z u
lokalisieren.
4 Ersetzen Sie die Sicherung durch eine
Sicherung mit identischen Daten. Die
Sicherungsdaten sind auf Seriennummern-Aufkleber auf der Rückseite des Geräts
angegeben.
5 Montieren Sie die Abdeckung und ziehen Sie die Befestigungsschrauben fest.
Achten Sie darauf, keine Kabel einzuklemmen.
G O B O A U S T A U S C H E N O D E R
E N T F E R N E N ( E G O 2 )
Ein Gobo des Ego 02 kann ausgetauscht (oder entfernt) werden. Die Gobodaten
des Ego 02 sind wie folgt:
•
Aussendurchmesser 22,5 mm + 0/- 0,3 mm
•
Maximaler Motivdurchmesser 17 mm
•
Maximale Dicke 1,8 mm
Austausch (oder Entfernen) des Gobos:
1 Trennen Sie das Gerät allpolig vom Netz
2 Entfernen Sie die 6 Befestigungsschrauben der Abdeckung und heben Sie die
Abdeckung ab. Der Gobohalter befindet sich zwischen Lampe und Reflektor.
3 Entfernen Sie die Befestigungsschraube des Gobohalters und ziehen Sie den
Halter heraus, um den Einschub des austauschbaren Gobos zu erreichen.
4 Das installierte Gobo kann aus dem Halter vorsichtig herausgedrückt werden.
5 Ein neues Gobo wird installiert, indem Sie den Halter mit einem flachen
Schraubenzieher etwas wegbiegen und das neue Gobo in die Fassung drücken.
6 Bringen Sie den Gobohalter in seine normale Position.
16
das
Netzkabel
Sie
die
6
Befestigungs-
Ego 01 / Ego 02 Bedienungsanleitung
